MechaniCS Оборудование 2021

MechaniCS Оборудование 2021

MechaniCS Оборудование 2021

Производитель - CSoft Development

Сделать заказ


Программа для конструкторов теплообменного и емкостного оборудования, блоков и установок для нефтегазовой, нефтехимической, химической и энергомашиностроительной отраслей



MechaniCS Оборудование — специальная версия MechaniCS, предназначенная для конструкторов теплообменного и емкостного оборудования, блоков и установок для нефтегазовой, нефтехимической, химической и энергомашиностроительной отраслей.

MechaniCS Оборудование включает в себя все возможности MechaniCS, предоставляя дополнительные инструменты проектирования трубопроводов, сосудов и аппаратов в среде Inventor. Благодаря специальному Мастеру проектирования сосудов и аппаратов, Мастеру проектирования трубопроводов, Мастеру врезки штуцеров, Мастеру создания фланцевых соединений и генератору массивов по контуру, а также библиотеке компонентов емкостей процесс проектирования ускоряется в несколько раз!

        Функционал приложения MechaniCS Оборудование


        Массивы по контуру
        • Выбор отверстий произвольной конфигурации.
        • Выбор схемы расположения.
        • Расстояния между отверстиями и отступ от контура.
        • Отверстия в пакете деталей.

        Рис. 1. Массивы по контуру

        Запорная арматура трубопроводов
        • Краны 11Б27п, 11ч3бк, 11ч18бк, 11ч37п, 11ч38п.
        • Клапаны 15Б12бк, 15Б859П, 17с7нж, ТУ 26−07−1429−87, ТУ 26−07−1442−87.
        • Задвижки 30ч17бк, 31ч6нж, 31ч906нж.
        • Конденсатоотводчики 45кч6бр, 45ч9нж1−4М, 45ч12нж.

        Рис. 2. Фланцевая запорная арматура

        Диалог Сосуды и аппараты
        • Обечайки.
        • Днища плоские, конические, сферические, эллиптические и торосферические, стандартные и унифицированные.
        • Переходы сварные внутренние и наружные; с конуса на обечайку и с обечайки на конус; штампованные внутренние и наружные; автоматическая подрезка соединяемых переходами деталей.
        • Опоры, стойки и лапы.
        • Штуцеры, люки и смотровые окна.
        • Змеевики, решетки, подъемно-поворотные устройства и другие элементы емкостей.

        Рис. 3. Сборка сосуда

        Врезка штуцеров
        • Установка штуцеров на обечайки.
        • Установка штуцеров на днища.
        • Установка штуцеров по нормали к поверхности и произвольная ориентация оси штуцеров в пространстве.
        • Автоматическое получение и обновление отверстий для врезки в обечайках и днищах.
        • Накладки и подкладные кольца.
        • Стандартные и пользовательские глубина установки и вылет штуцера.
        • Врезка люков, смотровых окон и труб.
        • Замена штуцеров.

        Рис. 4. Врезка штуцера в обечайку

        Проектирование фланцевых соединений
        • Фланцы по ГОСТ 12817–80...12822−80 и ГОСТ 33259–2015.
        • Фланцы плоские приварные, приварные встык, на приварном кольце, на хомуте, на отбортовке, а также фланцы корпуса арматуры.
        • Прокладки фланцевые.
        • Все типы уплотнительных поверхностей.
        • Автоматическое присоединение фланцев по диаметру и давлению.
        • Автоматическое присоединение к трубам.
        • Присоединение фланцев нового стандарта к фланцам старых стандартов.
        • Присоединение фланцевой арматуры.

        Рис. 5. Фланцевое соединение

        Соединения гидропневмоэлементов
        • Соединения по внутреннему и по наружному конусу.
        • Соединения с врезающимся кольцом.
        • Соединения с зажимным и упорным кольцом.
        • Соединения с коническим ниппелем.
        • Соединения с шаровым ниппелем.
        • Соединения с развальцовкой.
        • Соединения с цилиндрической резьбой.

        Рис. 6. Соединение гидропневмоэлементов

        Проектирование сварных трубопроводов
        • Сварные трубопроводы.
        • Прокладка трассы.
        • Выбор арматуры.
        • Инструменты для ручной и автоматической сборки трубопроводов.

        Рис. 7. Сварной трубопровод

        Расчеты обечаек и днищ
        • Расчет цилиндрических обечаек.
        • Расчет конических обечаек.
        • Расчет эллиптических днищ.
        • Расчет полусферических днищ.
        • Расчет торосферических днищ.
        • Расчет плоских круглых днищ и крышек.

        Что нового в MechaniCS Оборудование 2021


        Платформы
        Реализована поддержка платформ AutoCAD 2021, Inventor 2021.

        База материалов с элементами из общей базы

        Рис. 10. Более сложные материалы в базе

        В связи с переходом на новую систему управления базами данных и с учетом пожеланий, полученных от пользователей, новая база материалов теперь включает элементы из общей базы объектов MechaniCS.

        По сравнению с прежней базой материалов появились следующие улучшения:
        • в базе доступны более сложные и разнообразные материалы на основе стандартов;
        • появилась возможность формировать обозначения материалов в несколько строк;
        • поддерживается создание пользовательских материалов.

        Доработка функционала спецификаций

        Рис. 11. Сокращение обозначений в спецификации

        Проработано автоматическое сокращение обозначений групповых спецификаций. В диалоге Настройка спецификации на вкладке Таблицы появился управляющий элемент Сокращать обозначения. Если этот элемент включен, в спецификации происходит автоматическое сокращение всех обозначений и все номера исполнений автоматически выставляются на заданное пользователем количество табуляций, выравниваясь относительно друг друга.
        Добавлена дополнительная сортировка в спецификации для случая, когда в групповой спецификации используются в одной и той же сборке несколько исполнений какой-либо детали или сборки.

        Винты с накатанной головкой работают в соединении как установочные

        Рис. 12. Винты с накатанной головкой

        Доработана логика поведения винтов с накатанной головкой в болтовом соединении. Теперь все винты с накатанной головкой ГОСТ 213ХХ-75 работают как установочные:
        • винты с плоским, засверленным и со сферическим концом устанавливаются в соответствующие резьбовые отверстия;
        • винты с цилиндрическим концом взаимодействуют с резьбовыми отверстиями и с отверстиями под установочные винты ГОСТ 12415–80 тип 1;
        • винты с коническим концом взаимодействуют с резьбовыми отверстиями и с отверстиями под установочные винты ГОСТ 12415–80 тип 3;
        • винты со ступенчатым концом взаимодействуют с резьбовыми отверстиями и с отверстиями под установочные винты ГОСТ 12415–80 тип 2.
        Таким образом, формируются соединения этих винтов для пакетов деталей произвольной толщины, при этом программа помогает выбрать диаметр винта и его длину (отсеивая параметры, недопустимые для выбранной толщины пакета).

        Новые возможности текста на чертеже

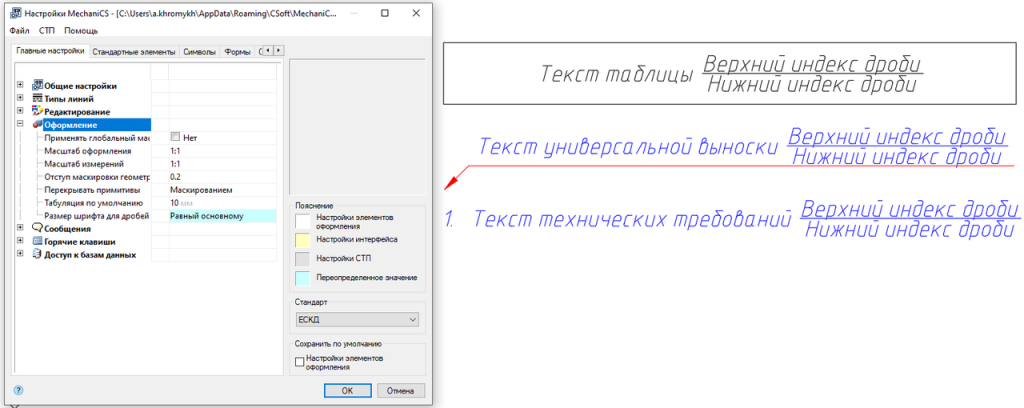

        Рис. 13. Размер индексов

        В тексте технических требований и технических характеристик появилась возможность создания ненумерованных списков, которые начинаются с «точек» или «черточек».

        В главных настройках спецификации появилась настройка Размер шрифта для дробей, позволяющая переключать варианты отображения дробей. В соответствии с ГОСТ 2.304−81. Шрифты чертежные есть два варианта отображения:
        • с индексами на одну ступень меньшими, чем размер шрифта основной величины, к которой они приписываются;
        • с индексами, размер которых одинаков с размером шрифта основной величины.
        Ранее был доступен только первый вариант отображения.

        Другие изменения
        • Добавлена возможность создания осевых линий окружностей, центры которых находятся на одной прямой, а также возможность построения осей для одиночных дуг.
        • В шрифт добавлены символы «Не равно» и «Тождественно».
        • Убран пробел между значением и допуском размера.
        • При расчете пружин добавлено дополнительное условие для отсеивания лишних типоразмеров.
