СПДС Стройплощадка 2024 Производитель - Магма Компьютер Сделать заказ Программный продукт для автоматизации оформления чертежей по разделам «Проект организации строительства» (ПОС) и «Проект производства работ» (ППР)

СПДС Стройплощадка — специализированное программное обеспечение, предназначенное для автоматизации оформления чертежей по разделам «Проект организации строительства» (ПОС) и «Проект производства работ» (ППР).

В качестве графической платформы СПДС Стройплощадка обязательно используется надстройка к AutoCAD — СПДС GraphiCS.

СПДС Стройплощадка — первое приложение, расширяющее функционал СПДС GraphiCS и предназначенное для разработки ПОС и ППР.

Цель программы

Задачи, решаемые программой

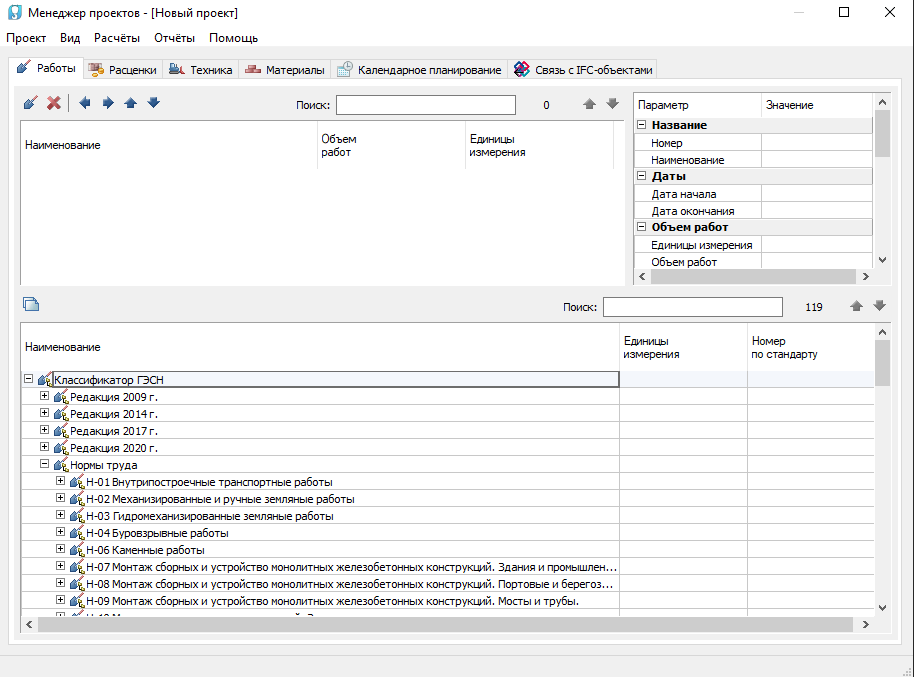

• Менеджер работ по классификаторам ЕНиР и ГЭСН.
• Оформление строительного генерального плана.
• Проектирование временных дорог.
• Проектирование организации дорожного движения.
• Генерация ведомостей и календарных графиков по выполняемым работам и применяемой технике.
• Расчет площади складирования и генерация отчета по расчету.
• Выполнение расчетов и генерация отчетов по временному электро- и водоснабжению.
• Подбор строительной техники на основании расчетов и параметров техники.
• Отрисовка двумерных параметрических видов строительной техники.
• Отрисовка рабочих и опасных зон.
• Экспорт ведомости работ в Microsoft Project (*.xml), ГРАНД-Смета (*.xml), АРПС 1.1 (*.arps), *.csv.

Генерация отчетов

На основании введенных проектных данных формируются табличные отчеты: ведомость объемов работ, календарный план производства работ, календарные графики потребности в технике и персонале, а также график движения рабочей силы.

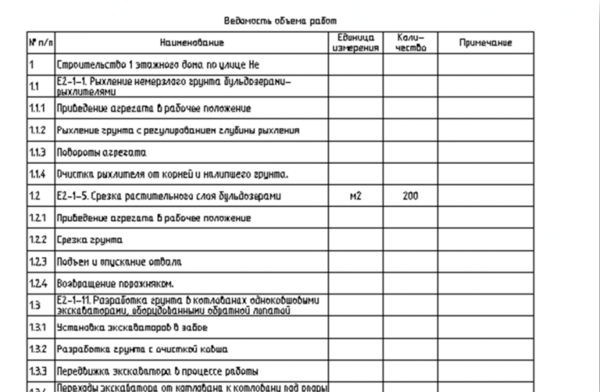

Ведомость объема работ

Календарный график строительства

Оформление строительного генерального плана

Инструменты оформления строительного генерального плана обеспечивают задание следующих контуров:

• строительная площадка;
• бытовой городок;
• стоянка техники;
• ремонтная зона;
• мойка колес;
• складская площадка и объекты складирования;
• временные, существующие, строящиеся и сносимые здания.

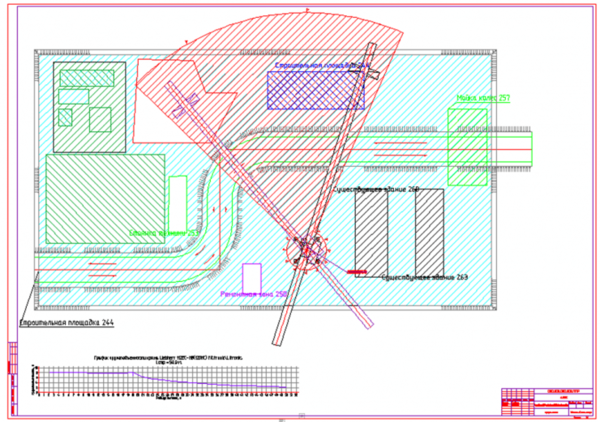

Оформление строительной площадки

На основании объектов строительного генерального плана генерируются экспликации зданий и сооружений.

Программа позволяет рассчитывать и отображать на плане опасные и рабочие зоны грузоподъемных механизмов. Расчет производится на основании технических характеристик крана, груза и обновляется при изменении их параметров.

База данных временных зданий и сооружений

Программа позволяет отрисовывать в плане временные здания и сооружения на основании базы данных, содержащей их размеры и технические характеристики.

База временных зданий и сооружений

Проектирование временных дорог

Проектирование временных подъездных дорог — важная составляющая проекта организации строительства.
СПДС Стройплощадка содержит инструменты для отрисовки временных и существующих автомобильных и пешеходных дорог.
Объекты дорог на чертеже являются полностью параметрическими и настраиваемыми, могут редактироваться с помощью «ручек» или в диалоге.

Диалоговое окно задания дороги

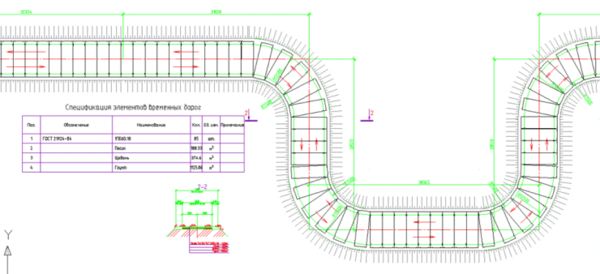

Автоматическая раскладка плит по произвольному заданному участку дороги

Программа содержит базу данных дорожных плит и схем раскладки, позволяет автоматически рассчитывать расход дорожных плит и сыпучих материалов, необходимых для устройства временной дороги, а также формирует автоматически обновляемую спецификацию элементов временных дорог.

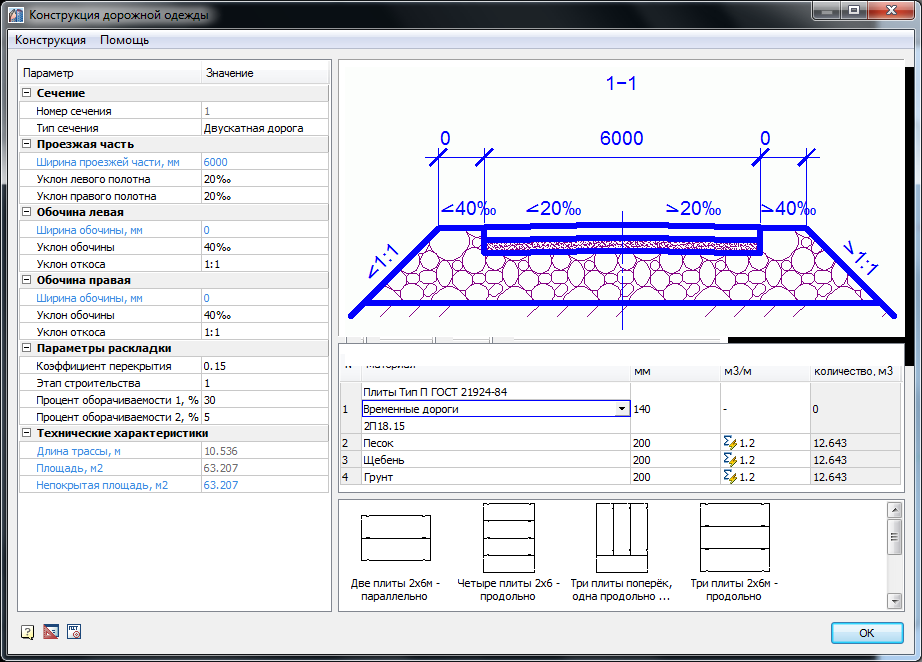

Конструкция дорожной одежды

Средствами программы пользователь может сформировать сечение временной дороги на основании введенных параметров.

Сечение параметрически связано с планом временной дороги.

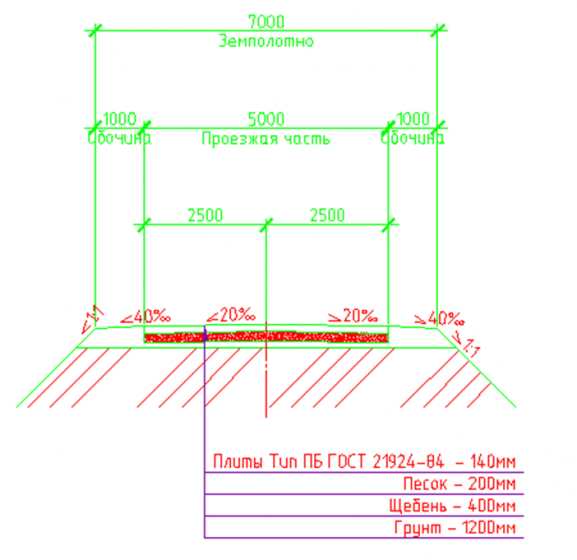

Сечение выбранного участка дорожного полотна

СПДС Стройплощадка содержит базу дорожных знаков по ГОСТ Р 52290−2004 и знаков безопасности по ГОСТ Р 12.4.026?2001. На основании чертежа строится обновляемая спецификация дорожных знаков, рассчитывающая их общее количество.

Дорожные знаки по ГОСТ P 52290-2004

Отрисовка откосов

СПДС Стройплощадка предоставляет удобные инструменты отрисовки сложных откосов на плане.

Отрисовка откосов

При отрисовке откосов пользователю предоставлены следующие возможности:

• отрисовка по полилинии, между полилиниями, обводка контура магнитом;
• настройка высоты штриховки и толщины штрихов, типа обозначения укрепления;
• настройка отображения бровки и подошвы, границ участков;
• обозначение укрепления;
• редактирование с помощью панели свойств и «ручек»;
• редактирование направления штриховки;
• редактирование горизонталей и участков штриховки разного направления;
• неполная штриховка длинных областей;
• быстрое обозначение насыпей и котлованов.

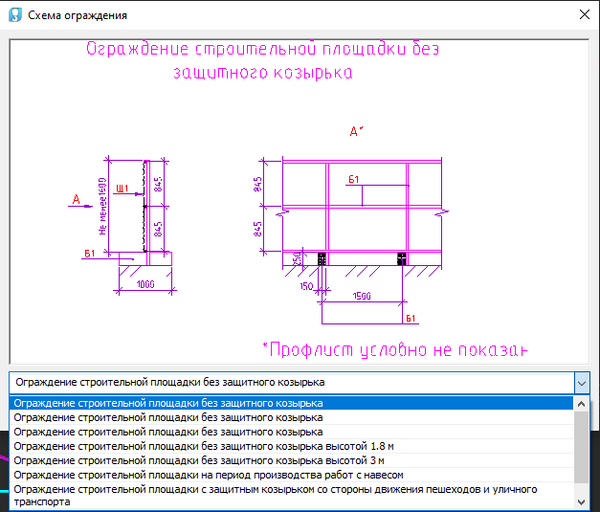

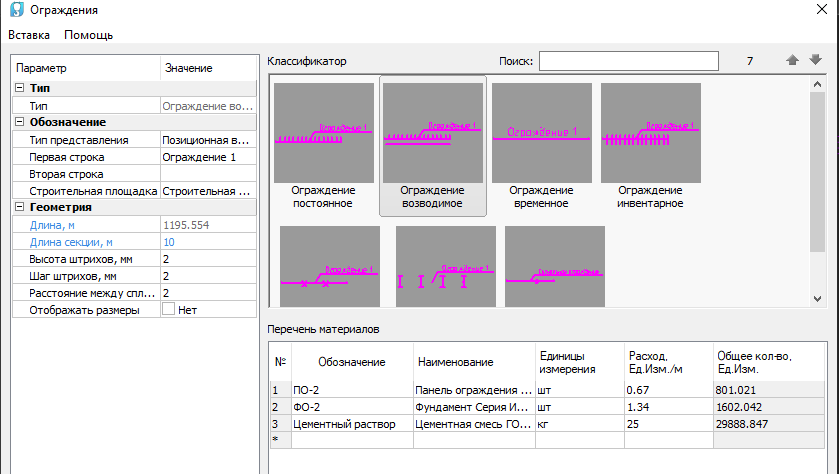

Линейные и точечные объекты оформления стройгенплана

Программа позволяет отрисовывать условные обозначения существующих и временных коммуникаций и других линейных объектов:

• электрических сетей и колодцев, распределительных шкафов;
• сетей водоснабжения и канализации, колодцев;
• противопожарных сетей, гидрантов, противопожарных щитов;
• постоянных и временных железных дорог;
• путей движения и стоянки строительной техники;
• местоположения стропальщиков;
• знаков безопасности и др.

Подбор грузоподъемной техники

Для оформления чертежей используется база данных строительной техники и условно-графических обозначений этой техники.

Подбор грузоподъемных механизмов осуществляется с помощью различных фильтров.

Подбор крана по грузоподъемным характеристикам

График грузоподъемности выбранного крана

В базе данных представлены грузоподъемные механизмы; техника для производства земляных работ; автомобильные подъемники; техника, обеспечивающая выполнение бетонных работ; буровая техника; автомобильный транспорт; техника для ГНБ:

• бульдозеры;
• трубоукладчики;
• экскаваторы;
• башенные краны;
• пневмоколесные краны;
• гусеничные краны;
• автомобильные краны;
• автобетоносмесители;
• автобетононасосы;
• буровые установки;
• техника для устройства буронабивных свай;
• автомобильные тягачи;
• автосамосвалы;
• бортовые автомобили;
• полуприцепы-панелевозы;
• прицепы и полуприцепы общего назначения;
• прицепы-роспуски;
• фермо- и балковозы;
• вакуумные и илососные машины;
• насосно-смесительные узлы;
• системы локации;
• установки ГНБ (American Augers, Astec Underground, Ditch Witch, Tracto-Technik, Universal, Vermeer).

Общие характеристики техники

Для всей техники, используемой в рамках проекта, задаются бортовые номера и наименования выполняемых работ, даты применения.

При изменении параметров все графические виды техники автоматически перестраиваются. Кроме того, на чертеже различные виды одного и того же механизма являются связанными: изменение одного вида ведет к синхронному изменению всех связанных с ним.

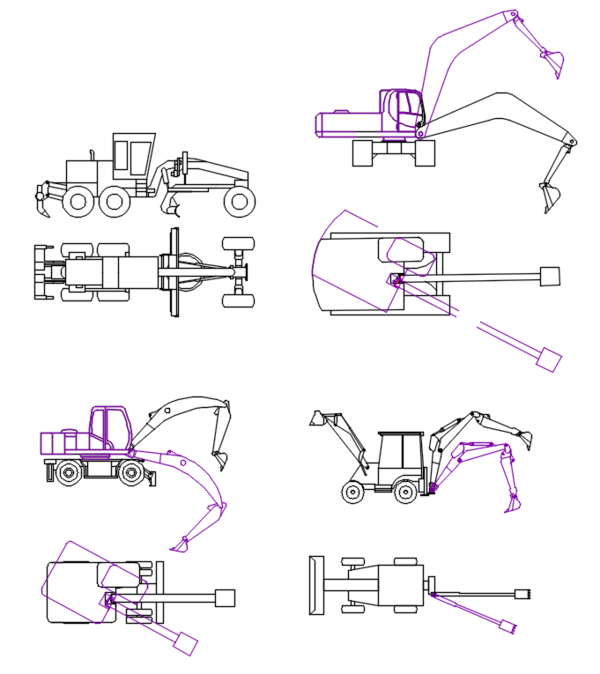

Параметрическая зависимость видов техники

Графика видов является полностью настраиваемой, включая толщины, тип линий, цвет и слои для создания объектов чертежа.

Кроме того, пользователь может управлять отрисовкой таких графических элементов, как

• дополнительные штриховые виды стрел;
• выноски обозначений техники;
• основные размеры;
• масштаб отображения;
• рабочая и опасная зоны.

Дополнительные штриховые виды стрел

Для редактирования графики на чертеже используются базовые инструменты платформы и ядра приложения: поворот, отражение, «ручки», динамический выбор, задание параметров с помощью диалога и панели свойств.

«Ручки» редактирования графики на чертеже

Для пополнения базы кранов пользователям предложен редактор кранов.

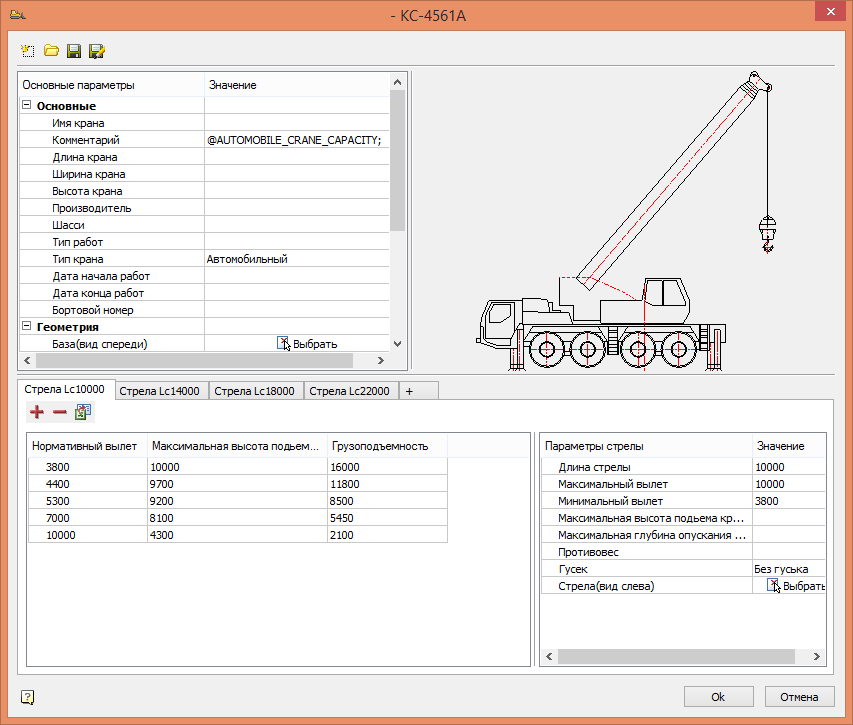

Редактор кранов

ГНБ

Для проектов горизонтально направленного бурения разработан ряд вспомогательных инструментов:

• Сетка
• Профиль грунта
• Трасса бурения
• Существующие коммуникации

Элемент чертежа ГНБ

СПДС Стройплощадка является уникальной программой для разработки ПОС и ППР, поскольку вся подготовка документации ведется в единой графической среде платформы AutoCAD и едином формате чертежа *.dwg.

Обширные базы данных элементов стройгенплана, машин и механизмов автоматизируют выполнение расчетно-графических задач. В то же время динамическая связь данных чертежа и таблицы позволяет избежать ошибок на стадии разработки проекта.

Что нового в СПДС Стройплощадка 2024

• Обеспечена поддержка ZWCAD 2024, AutoCAD 2024.

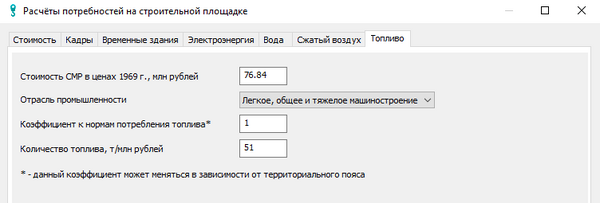

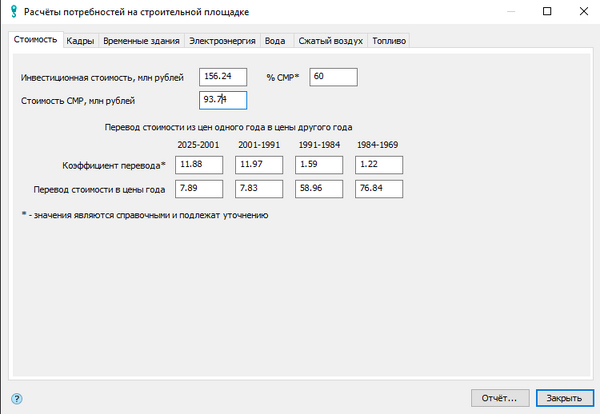

• На вкладке Кадры расчетов потребностей на строительной площадке в списке назначений объектов капитального строительства появился Линейный объект, при выборе которого расчет таблицы будет производиться по соответствующим данным.



Расчеты



• Реализовано формирование пояснительной записки в формате *.docx. Все новые шаблоны присутствуют в новом формате в дистрибутиве.
• В таблице УГО теперь будет показываться реальное отображение линейных объектов.

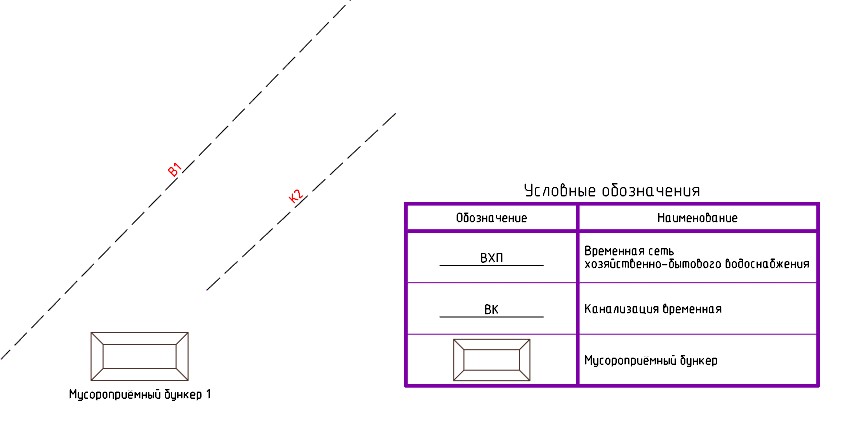

УГО



• В меню Отчеты менеджера проектов добавлен Календарный план строительства. Для его формирования у работ появились свойства Полная сметная стоимость и Стоимость строительно-монтажных работ, значения которых указываются пользователем в миллионах рублей.

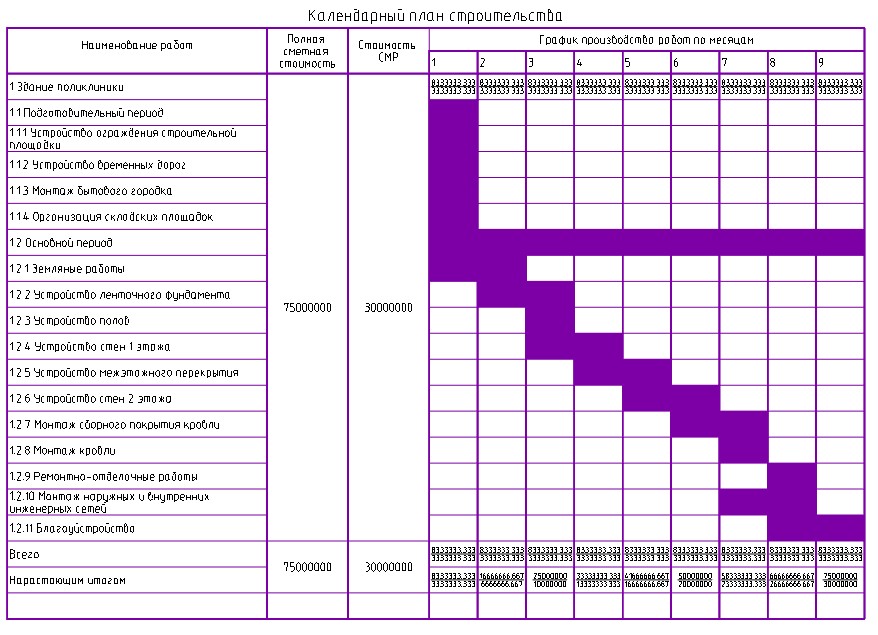

Календарный план строительства



• Материалы, появляющиеся из расценок ГЭСН, теперь зачитывают продолжительность работы автоматически, исходя из дат начала и окончания работы, а дневная потребность высчитывается делением общей потребности на продолжительность потребления. Коэффициент поступления автоматически назначается равным 1.1, а коэффициент потребления — 1.3. При необходимости значения можно отредактировать.
• В базу строительной техники добавлены:
• Железнодорожный кран ЕДК-500
• Железнодорожный кран ЕДК-1000
• Железнодорожный кран ЕДК-2000
• Железнодорожный кран КЖ-662
• Укладочный кран УК 25/9−18
• Мотовоз погрузочно-транспортный МПТ-6
• Маневровый тепловоз ТЭМ1−1280
• Платформа 13-Н451
• Земснаряд ЗРД 1400/40
• У крана TDK-10.215 появилась возможность регулирования по высоте с помощью «ручки» на виде сбоку и виде спереди.

Что нового в СПДС Стройплощадка 2023

Установка

• Поддержка ZWCAD 2022.
• Поддержка AutoCAD 2023.

База данных

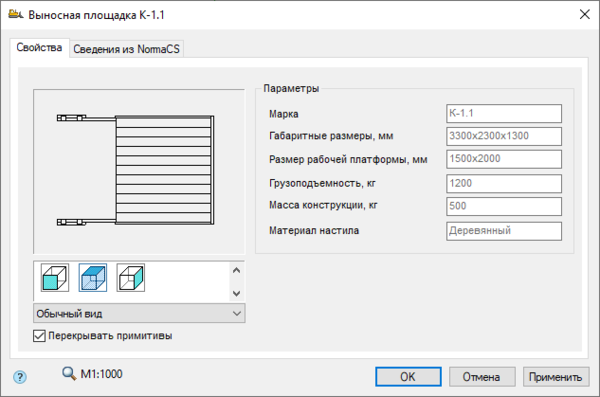

• Выносные площадки К-1.1, К-1.3, К-1.4;

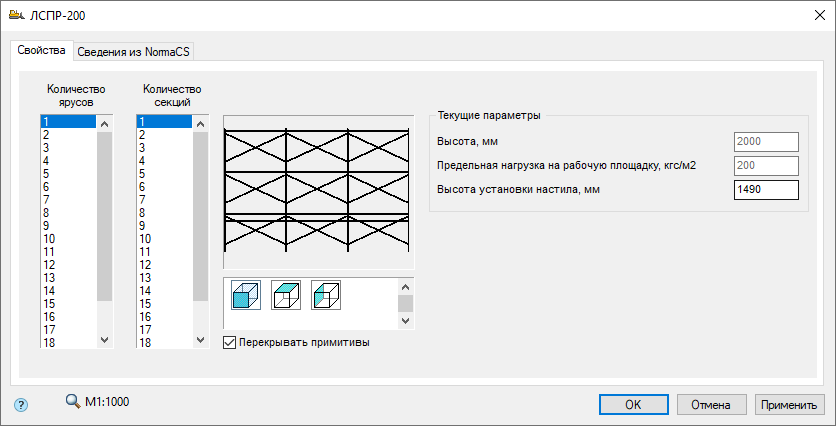

• Строительные леса ЛСПР-200 и ЛР-60;

• Самоподнимающийся кран для возведения высотных зданий;
• Автомобильные краны КС-55713−4, КС-35715, КС 5579.3, KATO NK-450S;
• Гусеничные краны КС-8165, ДЭК-321, SANY SCC1500C, KOBELCO CKS2500;

• Кран «Пионер»;
• Вседорожные краны TADANO FAUN ATF 65G-4, TADANO FAUN 90G-4, Grove RT 765;
• Бетонораспределительные станции и сопутствующие бетононасосы и станции.
