Программный продукт для автоматизации разработки металлических конструкций и оформление чертежей раздела КМ.



СПДС Металлоконструкции — специализированное программное обеспечение, автоматизирующее разработку металлических конструкций и оформление чертежей раздела КМ.

В качестве графической платформы СПДС Металлоконструкции обязательно используется надстройка к AutoCAD — СПДС GraphiCS.

Цель программы
Ускорить подготовку графической конструкторской документации в рамках раздела КМ.

Задачи, решаемые программой
  • Возможность создания различных конструктивных элементов металлических конструкций: колонн, балок, связей, листового проката, стропильных ферм, рамных каркасов и т.п.
  • Создание планов, схем, разрезов и узлов металлических конструкций.
  • Автоматическое формирование ведомости элементов и спецификаций металлопроката.
  • Оформление чертежей согласно ГОСТ 21.502−2016 «Правила выполнения рабочей документации металлических конструкций».
Ключевые преимущества
  • Работа в среде AutoCAD с использованием функционала СПДС GraphiCS.
  • Параметрические объекты металлоконструкций.
  • Автоматическое назначение позиций, марок и их отображение на чертеже.
  • Полностью автоматическая ассоциативная связь чертежей и проекта.
  • Полностью автоматический расчет и формирование спецификаций.

Функционал программы СПДС Металлоконструкции


Панель инструментов

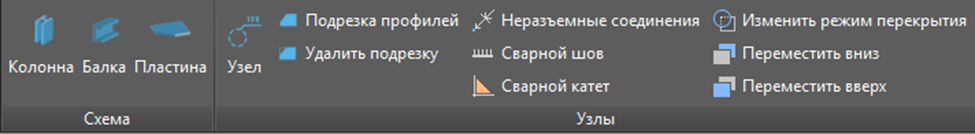

Все инструменты работы с программой расположены на одной вкладке ленты.

Панель инструментов

Менеджер проекта

Менеджер проекта — инструмент, позволяющий организовать структуру проекта по сборочным единицам и элементному составу.

В менеджере проекта отображаются разделы проекта, сборки и состав элементов с ранее заданными параметрами: маркой, обозначением и наименованием. Менеджер проекта позволяет редактировать параметры элементов, подсвечивать выбранный элемент на чертеже, копировать, перемещать элементы между сборками и разделами проекта.

Менеджер проекта


Команды создания балок и колонн
  • Выбор профилей металлопроката и материала стали по ГОСТ.
  • Возможность выбора проекционного вида (сверху, снизу, спереди и т.д.).
  • Возможность выбора представления профиля (условное, упрощенное или полное).
  • Задание геометрии и точки вставки профиля.
  • Возможность выбора варианта маркировки элемента (позиция или типоразмер).
  • Возможность создания своего типа и своей маркировки элемента.
  • Возможность циклической вставки или вставки нескольких объектов определенной марки.
  • Редактирование длины, изменение геометрического расположения элемента с помощью специальных «ручек».
  • Автоматическое формирование обозначения и расчет массы профиля.
  • Ассоциативная связь параметров для профилей, имеющих одинаковую марку.

Окно диалога Балки

Отображение профилей


Инспектор свойств профиля

Команда создания пластин
  • Выбор листового проката и материала стали по ГОСТ.
  • Задание пластине проекционного вида (сверху, снизу, спереди и т.д.).
  • Задание геометрии и точки вставки пластины.
  • Возможность выбора варианта маркировки пластины (наименование или толщина).
  • Редактирование геометрии пластин с помощью специальных «ручек».
  • Автоматическое формирование обозначения и расчет массы.
  • Ассоциативная связь параметров для пластин, имеющих одинаковую марку.

Окно диалога Пластина

Отображение пластин


Инспектор свойств пластины

Подрезка профилей

Команда Подрезка профилей выполняет подрезку профиля до нужной длины и под необходимым углом. Ранее выполненные подрезки можно восстановить, используя команду Удалить подрезку.

Подрезка профилей

Режим перекрытия элементов

Команда Режим перекрытия элементов позволяет пользователю по его усмотрению менять линии контура объекта в местах перекрытия на обычное или штриховое отображение. При изменении положения конструктивных элементов на чертеже режим перекрытия автоматически меняется в соответствии с новым расположением элементов.

Перекрытие элементов

Режим перемещения элементов

Эта команда позволяет пользователю менять расположение элементов относительно друг друга. При изменении положения конструктивных элементов на чертеже режим перемещения автоматически меняется в соответствии с новым расположением элементов.

Перемещение элементов

Узлы

Автоматическая маркировка и нумерация узлов на чертеже.
Автоматическая подрезка профилей, входящих в узел.
Автоматическая установка линий обрыва в узлах.

SPDS_Metall_12.png SPDS_Metall_13.png SPDS_Metall_14.png

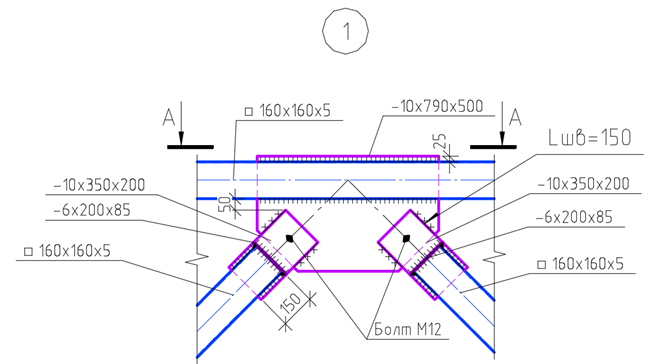

Узлы конструкций

База элементов

В программе имеется обширная база металлических элементов. Эти элементы можно добавлять в чертеж, редактировать их геометрию, изменять виды проекции, подрезать, использовать в спецификациях, отчетах и таблицах.



SPDS_Metall_15.png SPDS_Metall_16.png SPDS_Metall_17.png SPDS_Metall_18.png

База элементов

Спецификации

Для любой сборочной единицы могут быть автоматически сформированы:
  • ведомость элементов;
  • спецификация металлопроката;
  • спецификация элементов.

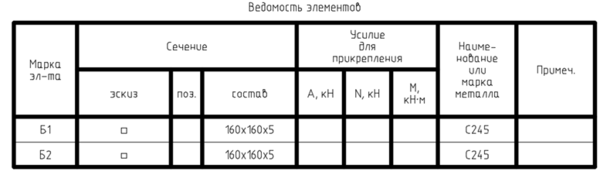

Ведомость элементов

Спецификация металлопроката

Спецификация элементов



СПДС Металлоконструкции 2023. Что нового

  • Реализована поддержка AutoCAD 2023.
  • В раздел АС добавлена групповая спецификация по форме 8 согласно ГОСТ Р 21.101−2020.
  • Реализована возможность редактировать и удалять отверстия в пластинах.
  • Для объектов КМ добавлена новая выноска обозначения «Позиция, типоразмер».
  • В редактор спецификаций добавлен новый параметр «Масса».
  • Реализовано копирование объектов КМ с одинаковыми префиксами между разными файлами проекта.
  • Исправлена сортировка толщин пластин в секции «Геометрия».
  • Исправлена сортировка вставок сборок в ведомости элементов.
  • Исправлен учет материала в массе сборки.


Назад в раздел
