СПДС Железобетон 2020

СПДС Железобетон 2020

СПДС Железобетон 2020

Производитель - Магма Компьютер

Сделать заказ


ПО предназначено для автоматизации оформления 2D-чертежей проектных марок КЖИ и КЖ.




СПДС Железобетон — программа, предназначенная для автоматизации оформления 2D-чертежей проектных марок КЖИ и КЖ. Функционал решения, полностью совместимого с продуктами СПДС GraphiCS, ориентирован на специализацию «Инженер-конструктор» (разделы КЖ и КЖИ).

Цель программы — ускорить подготовку графической конструкторской документации в рамках разделов КЖ, КЖИ.

Задачи, решаемые программой:
  • Разработка структуры железобетонных конструкций: колонн, фундаментов, стен, плит покрытия и перекрытия и т.п.
  • Создание планов, схем и разрезов железобетонных конструкций.
  • Автоматическое формирование спецификаций и ведомости расхода стали по составу проекта.
  • Оформление чертежей согласно ГОСТ 21.501−2018 Система проектной документации для строительства (СПДС). Правила выполнения рабочей документации архитектурных и конструктивных решений.

Ключевые преимущества:
  • Работа в среде AutoCAD с использованием функционала СПДС GraphiCS.
  • Быстрые и гибкие инструменты нанесения и редактирования арматуры.
  • Автоматическое назначение позиций, марок и их отображение на чертеже.
  • Полностью автоматическая ассоциативная связь чертежей и проекта.
  • Полностью автоматические расчет и формирование спецификаций.

Функционал программы СПДС Железобетон


Панель инструментов
Все инструменты работы с программой расположены на одной вкладке ленты.

Рис. 1. Панель инструментов

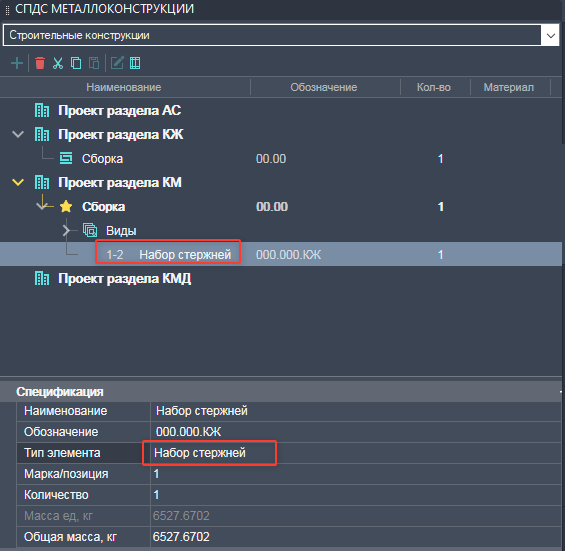

Менеджер проекта
Менеджер проекта инструмент, позволяющий организовать структуру проекта по сборочным единицам и элементному составу.

В менеджере проекта отображаются разделы проекта, сборки и состав элементов с заданными ранее параметрами: маркой, обозначением и наименованием. Менеджер проекта позволяет редактировать параметры элементов, подсвечивать выбранный элемент на чертеже, копировать, перемещать элементы между сборками и разделами проекта.

Рис. 2. Менеджер проекта

Арматурный стержень
  • Выбор профилей арматурного проката и материала стали по ГОСТ.
  • Возможность построения по точкам либо последовательным выбором прямолинейных или дуговых участков, а также по полилинии (с ассоциативной привязкой).
  • Параметрическое задание стержню выпусков и типа анкеровки.
  • Возможность выбора проекционного вида (сверху, снизу, спереди и т.д.).
  • Возможность выбора вида отображения (линия, заливка, контур, контур без осевой, заливка).

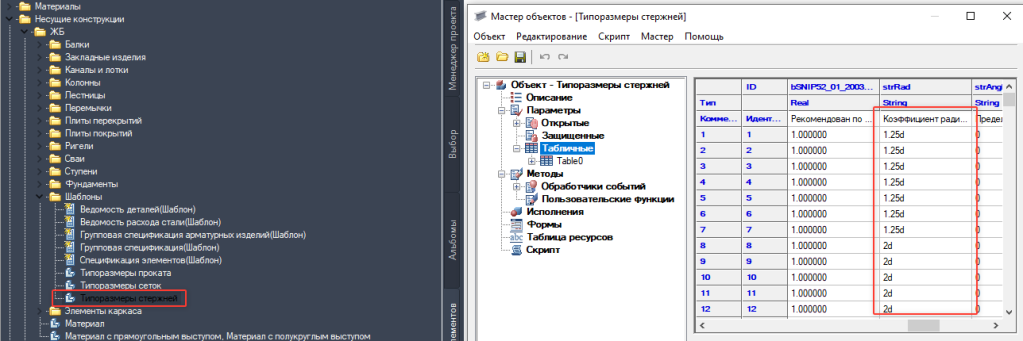

  • Автоматическое построение скруглений линейных участков (радиусы скруглений зависят от типоразмера арматуры).
  • Автоматическое формирование обозначения и расчет массы стержня.
  • Редактирование стержня с помощью специальных «ручек»: изменение длины, изменение толщины защитного слоя, создание распределений.
  • Ассоциативная связь параметров для стержней, имеющих одинаковую позицию.

Рис. 3. Окно диалога Стержень

Рис. 4. Виды отображения стержней

Рис. 5. Инспектор свойств стержня

Сечение арматурного стержня
Для сечения арматурного стержня реализованы следующие инструменты построения, задания и редактирования атрибутивной информации:
  • ассоциативная геометрическая привязка к стержням, параметрическое задание положения с отступом;
  • автоматическое распределение сечений по линейному участку с заданным шагом.

Рис. 6. Привязка сечения стержня к продольному арматурному стержню

Шпилька, скоба
Построение шпилек и скоб определяется последовательным указанием сечений арматуры либо предварительным выбором двух сечений арматуры.

Рис. 7. Отрисовка арматурных деталей: шпилек и скоб

Хомут
Построение хомутов определяется последовательным указанием сечений арматуры.

Рис. 8. Отрисовка хомута

Если предварительно выбрать четыре или восемь сечений арматуры, автоматически отрисуется одна из типовых форм хомутов.

Рис. 9. Предустановленные типовые формы хомутов

Распределение арматуры
Инструменты распределения арматуры позволяют выполнять следующие действия:
  • параметрическое задание шага, количества стержней и направления распределения;
  • поддержка нескольких диапазонов распределения с разными параметрами раскладки в указанном направлении;
  • редактирование исходного объекта после создания распределения;
  • виды представления распределения: полное, условное, конечные стержни;
  • задание отступа и доборного шага распределению.

Рис. 10. Распределение стержней

Сетка
Для сварных сеток разработаны шаблоны по ГОСТ 23279–85, ГОСТ 23279–2012. Поддерживается возможность создания пользовательских арматурных сеток.
  • Задание и редактирование параметров сетки через окно диалога или инспектор свойств.
  • На сетках автоматически проставляются размеры, создается марка изделия с позиционными выносками, вычисляется общая масса сетки.
  • Подрезка сеток. Учет подрезки сетки в спецификациях.
  • Редактирование геометрии сетки с помощью специальных «ручек».
  • Виды представления сетки: полное, условное, конечные стержни.
  • Ассоциативная связь параметров между сетками одной марки.
  • Возможность выбора для сетки проекционного вида (сверху, снизу, спереди и т.д.).

Рис. 11. Окно диалога Сетка

Рис. 12. Инспектор свойств сетки


Рис. 13. Виды представления сетки


Фоновое армирование
Для замкнутой площади можно выполнить раскладку фоновой арматуры с учетом величины выпуска стержней.
  • Задание и редактирование параметров армирования через инспектор свойств.
  • Для фонового армирования создается марка изделия с позиционными выносками, вычисляется общая масса изделия.
  • Подрезка фоновой арматуры. Учет подрезки сетки в спецификациях.
  • Редактирование геометрии фонового армирования с помощью специальных «ручек». Виды представления фонового армирования: полное, условное.
  • Ассоциативная связь параметров армирования между изделиями одной марки. Возможность выбора для изделия проекционного вида (сверху, снизу, спереди и т.д.).

Рис. 14. Раскладка фоновой арматуры


База элементов
Параметрическая база железобетонных конструкций содержит большое количество объектов, таких как:
  • закладные изделия;
  • каналы и лотки;
  • колонны;
  • лестничные марши, площадки, проступи и рамы;
  • перемычки;
  • плиты покрытий и перекрытий;
  • ригели;
  • сваи.


SPDS_Zelezo_16.png SPDS_Zelezo_17.png

Рис. 15. База элементов


Спецификации
Для любой сборочной единицы могут быть автоматически сформированы:
  • спецификация элементов;
  • ведомость деталей;
  • групповая спецификация;
  • ведомость расхода стали.

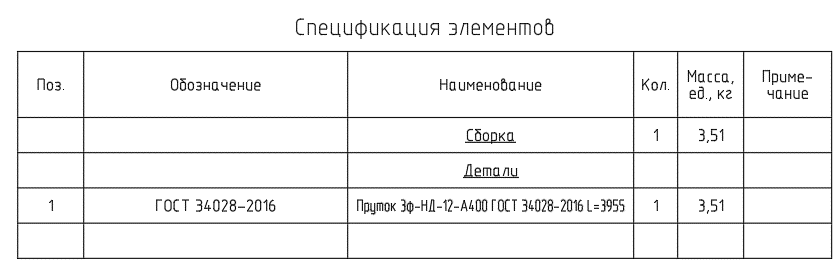

Рис. 16. Спецификация элементов

Рис. 17. Групповая спецификация

Рис. 18. Ведомость деталей

Рис. 19. Ведомость расхода стали


СПДС Железобетон 2020. Что нового


  • Новый интерфейс.
  • Реализовано совместное использование функционала СПДС Железобетон 2020 и СПДС Металлоконструкции 2020 в одном файле проекта.
  • Реализована поддержка AutoCAD 2020.
  • Новые инструменты создания арматурных деталей и изделий.
  • Новые проекционные виды отображения арматурных деталей и изделий.
  • Появилась ассоциативная связь сечения стержня и огибаемого стержня.
  • Новая геометрия сетки как единый объект.
  • Учет подрезки сетки в спецификациях.
  • Добавлено значение площади сечения арматуры.
  • Появилась маркировка стержней для фонового армирования.
  • Реализован учет проката из закладных изделий в ведомости расхода стали.

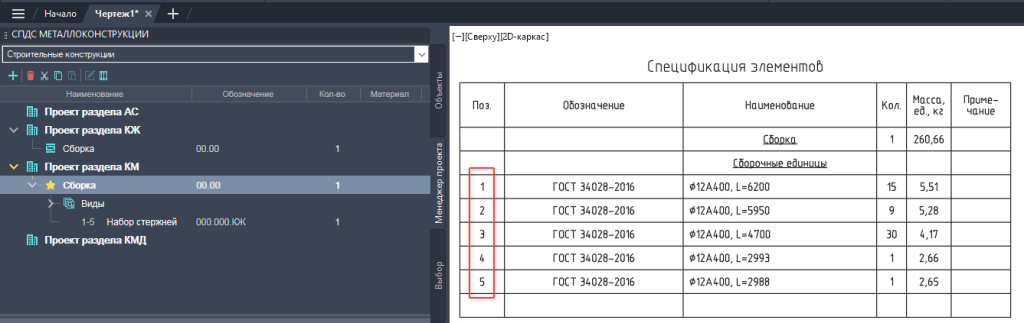

  • Разработан порядок формирования спецификаций по сборкам.

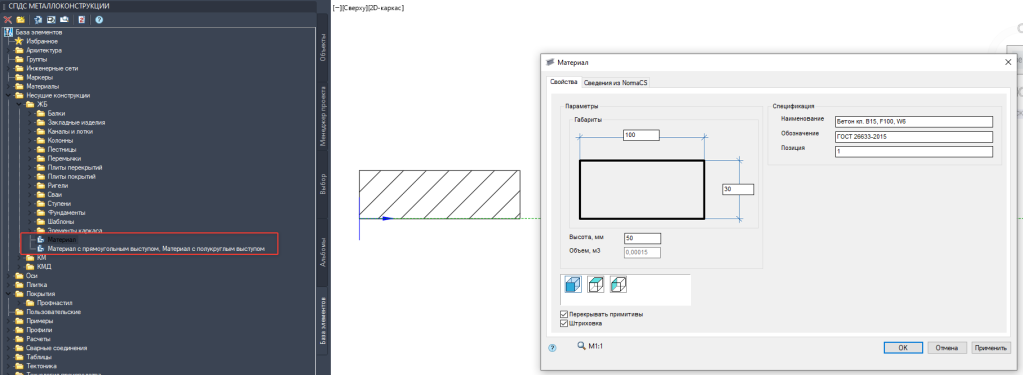

  • Появилась возможность добавления материала в менеджер проекта.
  • Добавлены арматурные стержни по стандартам ENV, ТУ, СТБ.

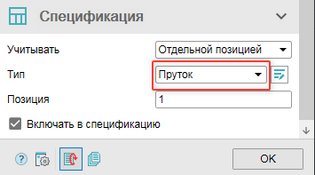

  • Появилась возможность настройки спецификации элементов.
  • Реализовано новое оформление диалогов для арматурных деталей и сетки.
  • Реализована возможность убирать показ диалога при вызове команд.
  • Обновлена база элементов.
  • В диапазонах раскладки стержней реализована возможность задания отступа с нулевого значения.
  • Добавлен новый вид отображения стержня: контур с заливкой.
  • Сохранение положения позиционных выносок после смещения.
  • Реализована возможность задавать смещение распределенным стержням.
  • Появилась возможность задания защитного слоя от наружного контура стержня.
  • Реализован ввод геометрических размеров в диаметрах.
  • Реализована возможность перемещения элемента вместе с позиционной выноской.
  • Добавлена маркировка стержней для фонового армирования.
  • Реализована подрезка фонового армирования.
  • Реализовано дискретное изменение длины стержня.
  • Добавлен общий размер стороны сетки.
  • В инспекторе свойств сетки изменена очередность параметров для распределений.
  • В инспекторе свойств сетки добавлена строка значения массы.
  • В инспекторе свойств стержня добавлена строка Длина в спецификации.
  • Добавлен прокат арматурный по ГОСТ 34028–2016.
  • Реализовано удаление элементов из менеджера проекта, если они были удалены из чертежа.
  • Реализовано добавление новой позиции в менеджере проекта, если были изменены свойства объекта из БД.
  • Реализована возможность добавлять новые ID-подтипы в редакторе спецификаций.
  • Изменен порядок вкладок в инспекторе свойств стержня.
  • Реализована возможность учитывать настройки шаблонов спецификаций.
  • Реализована возможность учета длины стержней в погонных метрах.
  • Для объектов из БД добавлен параметр Вкл/не вкл в спецификацию.
  • Реализовано округление числовых значений в менеджере проекта.
  • Изменена форма заполнения спецификации элементов, если профили учитываются в погонных метрах.
  • Для объектов из БД реализована возможность изменения строки Наименование.
  • Появилась группировка элементов с одинаковыми параметрами.
  • Появилось масштабирование диалогов.
  • Реализовано копирование объектов между двумя файлами проекта.
  • Добавлена строка массы за единицу элемента.
  • В дереве проекта добавлена колонка Примечание.
  • Реализовано сохранение раскрытых вкладок менеджера проекта.
  • Разделены заглавия столбцов менеджера проекта.
  • Реализовано раздельное масштабирование диалога и менеджера проекта.
  • Реализовано назначение имен для видов в зависимости от раздела проекта.
  • Изменен цвет текста выделенных элементов в менеджере проекта.
  • Добавлена настройка видовых окон.
  • Реализована поддержка чертежей, выполненных в старых версиях.
