nanoCAD Металлоконструкции 23

nanoCAD Металлоконструкции расширяет возможности модуля «СПДС» для Платформы nanoCAD. Приложение предназначено для разработки двумерных чертежей металлических конструкций марки КМ. Программа базируется на графическом ядре nanoCAD и содержит все инструменты создания двумерных чертежей. Выходная документация сохраняется в формате *.dwg. В программе использован весь спектр возможностей модуля «СПДС»: инструменты оформления (массивы осей, отметки уровня, выноски, сварные швы) и многое другое.
Также имеется база стандартных элементов, которая содержит более 3000 параметрических строительных объектов: металлопрокат, крепеж и т.п. Все объекты доступны для редактирования с помощью встроенного механизма.

Программа nanoCAD Металлоконструкции 22 предназначена для автоматизации разработки проектно-конструкторской документации таких разделов, как КМ, КЖ, АС.
Графическим ядром программы является российская Платформа nanoCAD 22, а в качестве инструментов оформления по ГОСТ используется весь встроенный набор инструментов модуля «СПДС». Металлические и железобетонные конструкции реализованы в виде параметрических объектов, что позволяет автоматически формировать спецификации по составу проекта.

Основные возможности

Оформление по ГОСТ

Для оформления используется функционал модуля «СПДС», который, в отличие от базовых САПР, содержит расширенные инструменты оформления документации с учетом всех требований ГОСТ. Все обозначения позиций и марок металлических или железобетонных конструкций проставляются на чертеже автоматически.

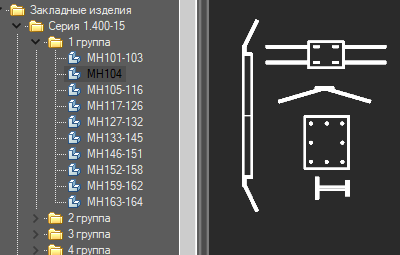

Библиотека элементов КЖ и КМ

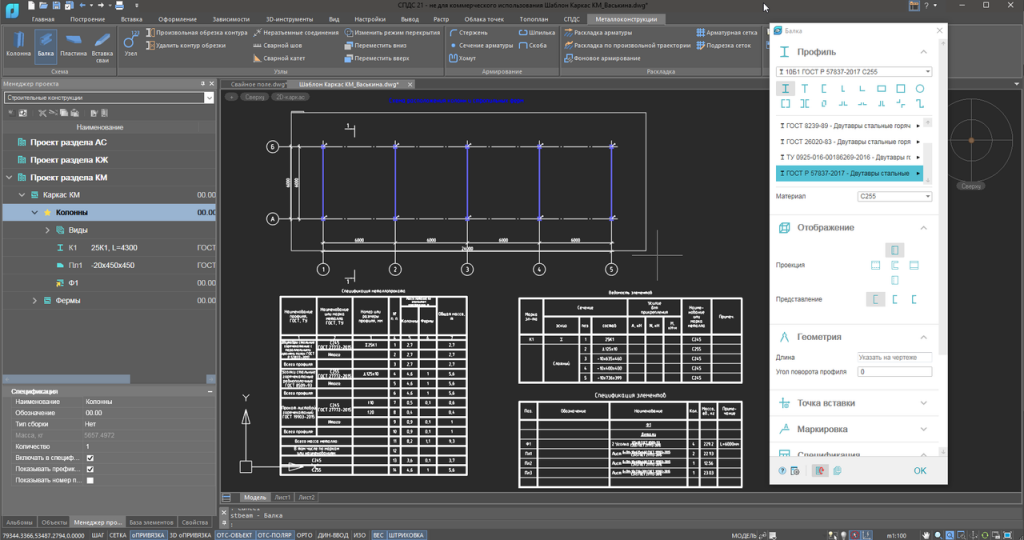

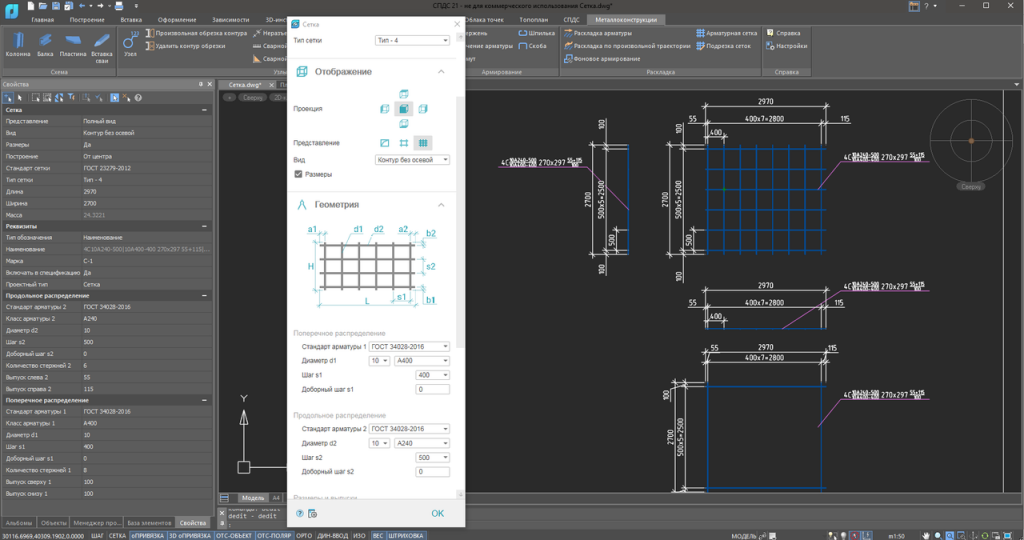

Готовые параметрические объекты значительно повышают качество и скорость проектирования. В библиотеке nanoCAD Металлоконструкции найдется все необходимое для быстрого и удобного проектирования железобетонных (колонн, фундаментов, стен, плит покрытия, перекрытий и т.п.) и металлических (колонн, балок, связей, листового проката, стропильных ферм, рамных каркасов и т.п.) конструкций.

Связь чертежа и проекта

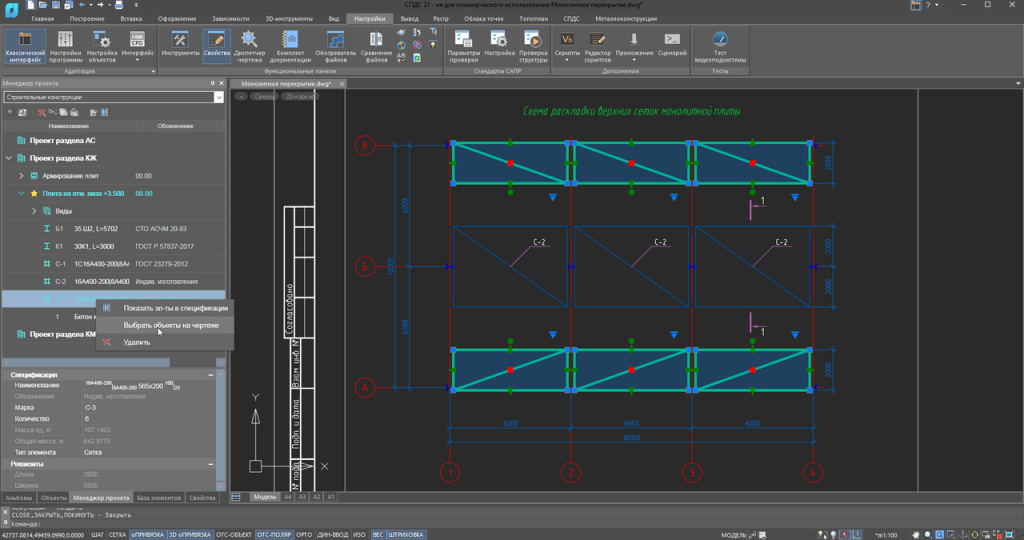

Все создаваемые объекты железобетонных и металлических конструкций имеют двустороннюю связь между чертежом и Менеджером проекта (такая связь будет установлена и для всех новых или копируемых объектов). С помощью Менеджера проекта также удобно управлять структурой вашей конструкции; вы можете выбрать раздел (КМ, КЖ или АС), а уже внутри раздела создавать виды и сборки, в которые будут входить элементы железобетонных или металлических конструкций.

Автоматические отчеты

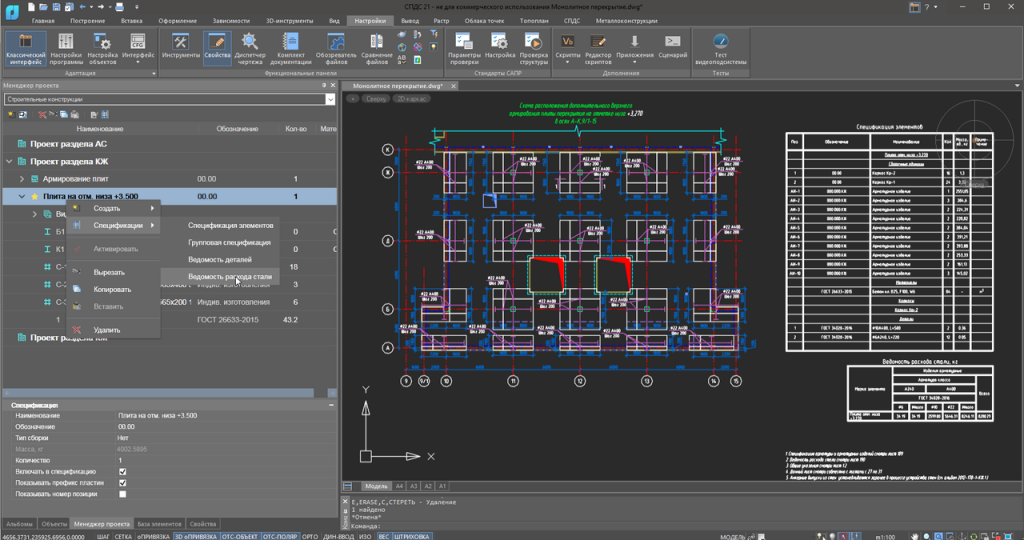

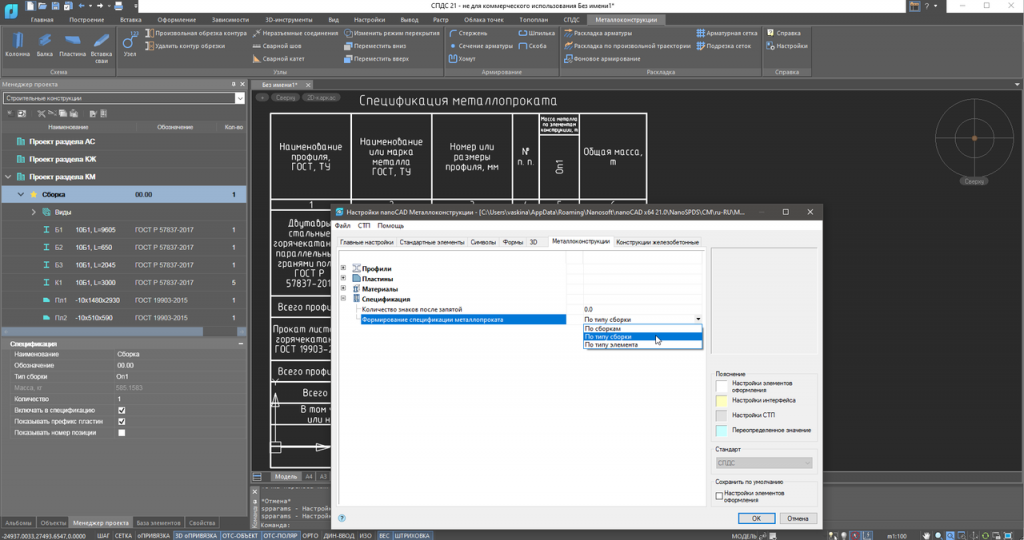

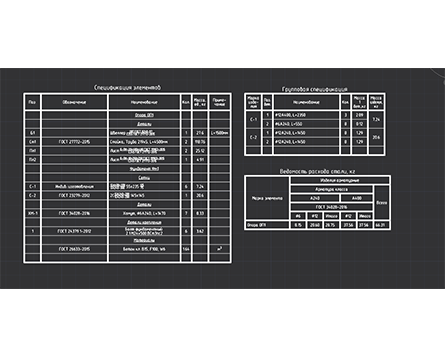

В программе настроены автоматические отчеты: спецификация элементов, групповая спецификация, ведомость деталей и ведомость расхода стали. Реализован редактор спецификаций, который позволит вам изменить и настроить вид выгружаемой спецификации.

Новая версия создана на Платформе nanoCAD 23.1.

В обновленной версии:

• улучшены инструменты оформления чертежей;
• оптимизирована работа со спецификациями;
• повышена эффективность работы с узлами и изделиями из арматуры.

Новая спецификация

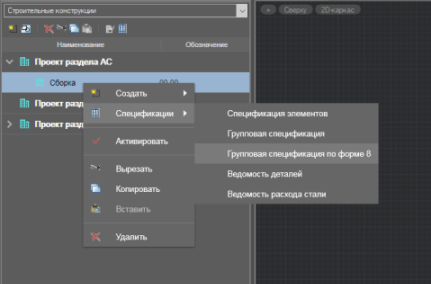

В раздел АС добавлена групповая спецификация по форме 8 согласно ГОСТ Р 21.101−2020.

Работа с пластинами

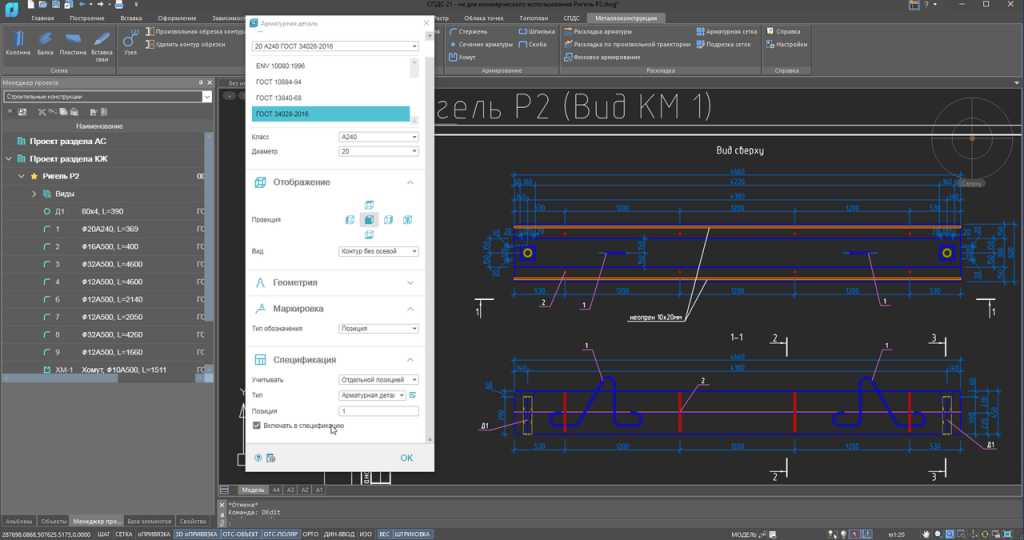

Реализована возможность редактировать и удалять отверстия в пластинах.

Новые обозначения для объектов КМ

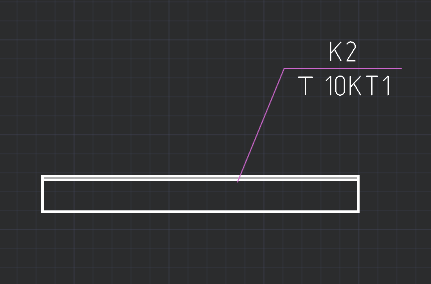

Для объектов КМ добавлена новая выноска обозначения Позиция, типоразмер.

Новые обозначения для объектов ЖБ

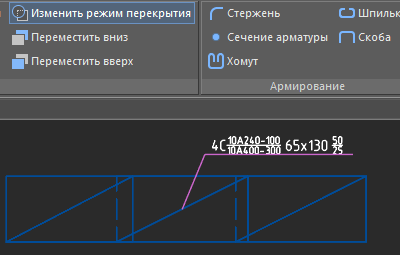

Для объектов ЖБ добавлена новая выноска обозначения Позиция, диаметр, класс.

Редактор спецификаций


В редактор спецификаций добавлен новый параметр Масса.

Работа с проектами

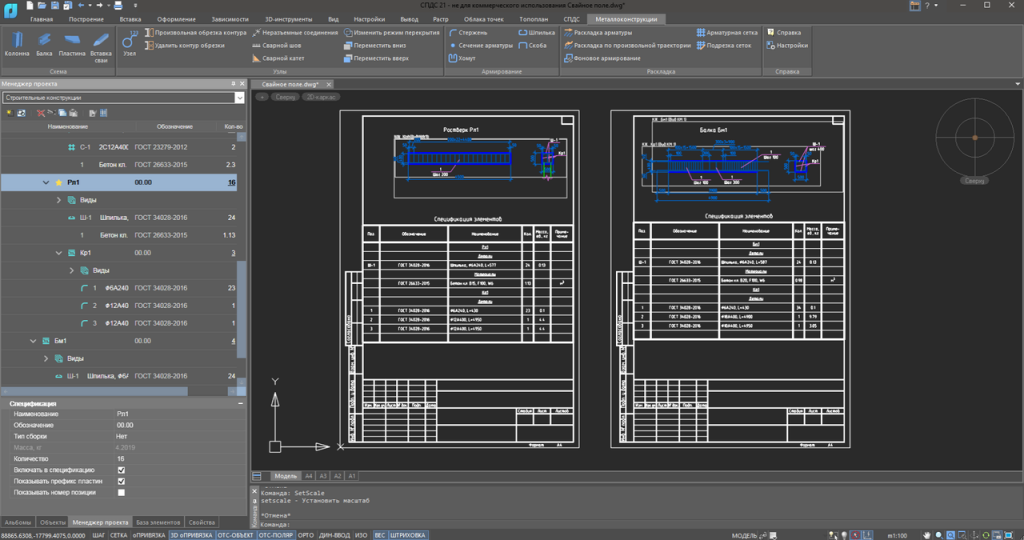

Реализовано копирование объектов КМ с одинаковыми префиксами между разными файлами проекта.

Другие изменения nanoCAD Металлоконструкции 22

Улучшено

• Реализована поддержка Платформы nanoCAD 22.
• Доработана привязка выноски обозначения к стержням и арматурным изделиям.

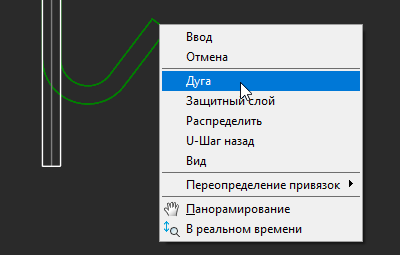

• Оптимизировано редактирование стержня на условном виде фонового армирования.

Исправлено

• Исправлена сортировка толщин пластин в секции Геометрия.
• Исправлена сортировка вставок сборок в Ведомости элементов.
• Исправлен учет материала в массе сборки.
