nanoCAD Механика 20.1

nanoCAD Механика 20.1

nanoCAD Механика 20.1

Производитель - Нанософт

Сделать заказ


Универсальная двумерная графическая система, предназначенная для автоматизации проектно-конструкторских работ в машиностроении



nanoCAD Механика — универсальная двумерная графическая система, предназначенная для оформления чертежей в соответствии с ЕСКД, проектирования систем гидропневмоэлементов, зубчатых зацеплений, валов, выполнения инженерного анализа, расчета размерных цепей.

Система nanoCAD Механика предназначена для проектирования изделий авиастроения, автомобилестроения, судостроения, приборостроения, нефтегазовой промышленности и других отраслей машиностроения.

Является удобным инструментом оформления конструкторской и технологической документации в соответствии с ЕСКД и ЕСТД.

Легко осваиваемый, интуитивно-понятный интерфейс, а так же, возможность проектирования по ГОСТ и основным зарубежным стандартам, c прямой поддержкой формата DWG, дает программному продукту nanoCAD Механика конкурентное преимущество в сравнении с западными аналогами.

Возможности модулей 2D параметризации и 3D моделирования, а так же база интеллектуальных параметрических объектов, наиболее часто используемых в машиностроительном проектировании, позволяют по праву считать решение nanoCAD Механика САПР среднего уровня, и составлять серьёзную конкуренцию системам своего класса.

nanoCAD Механика базируется на платформе nanoCAD и поддерживает все ключевые инструменты для создания двумерных чертежей и документации в форматах DWG, DXF и DWT.

Строгое соответствие стандартам ЕСКД


Система nanoCAD Механика открывает массу возможностей для автоматизации проектно-конструкторских работ в машиностроении. Он обладает обширной функциональностью для проектирования, выполнения инженерных и некоторых технологических расчетов, а также оформления плоских чертежей строго по требованиям ЕСКД.


Ядро системы


  • Обновленная платформа nanoCAD Plus 8.5;
  • Независимое Windows-приложение;
  • Простой и привычный интерфейс;
  • Классический набор команд, необходимый для качественной подготовки проектной документации.


Оформление проекций чертежей по ЕСКД


  • Установленные шрифты и типы линий по ГОСТ;
  • Предустановленный размерный стиль ЕСКД;.
  • Поля допусков и предельные отклонения размеров, а также посадки по ЕСДП;.
  • Форматы и штампы;

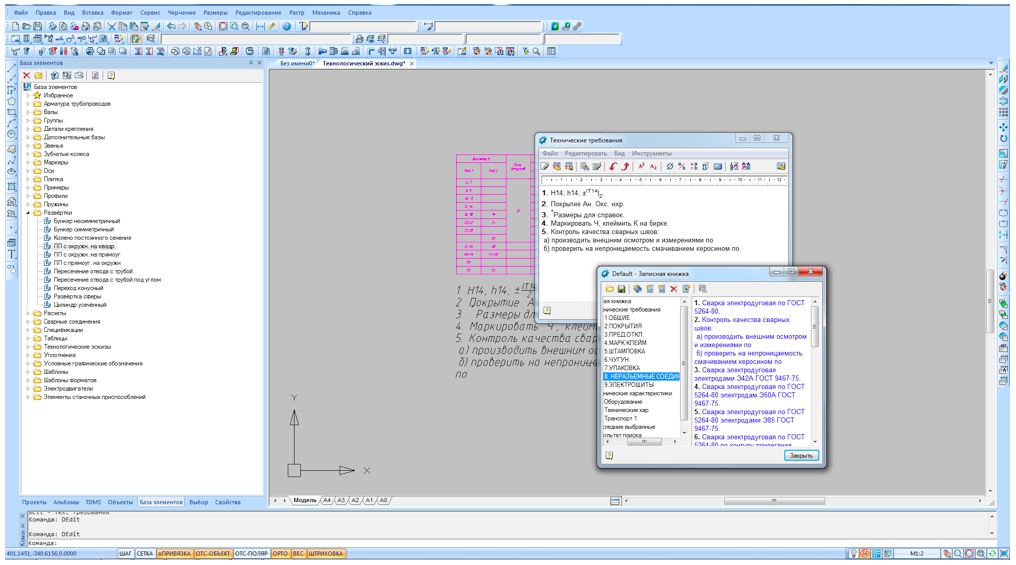

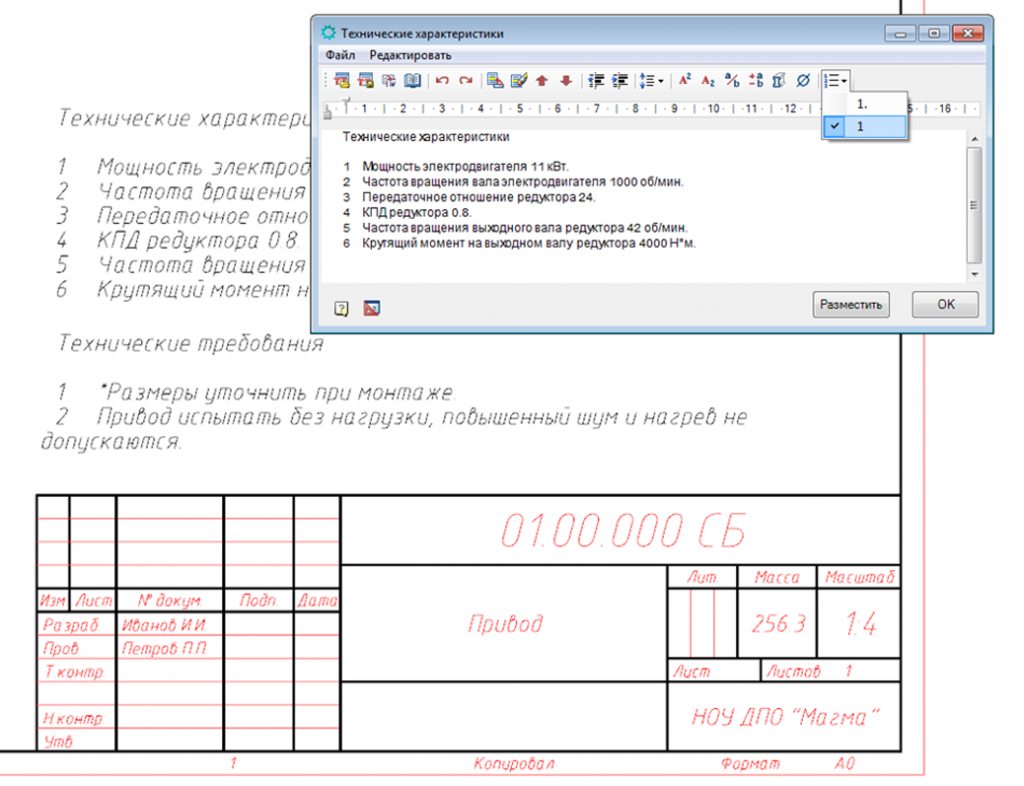

  • Редактор технических требований и технических характеристик.

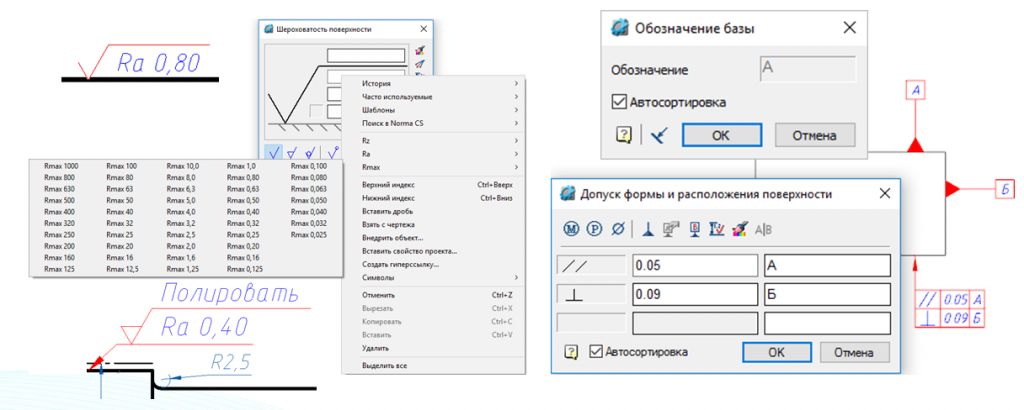

  • Допуски формы и расположения поверхностей;
  • Знаки шероховатости поверхностей;
  • Виды, разрезы, сечения, обрывы и разрывы;
  • Автоматическая сортировка буквенных обозначений элементов чертежа;
  • Обозначение уклонов;

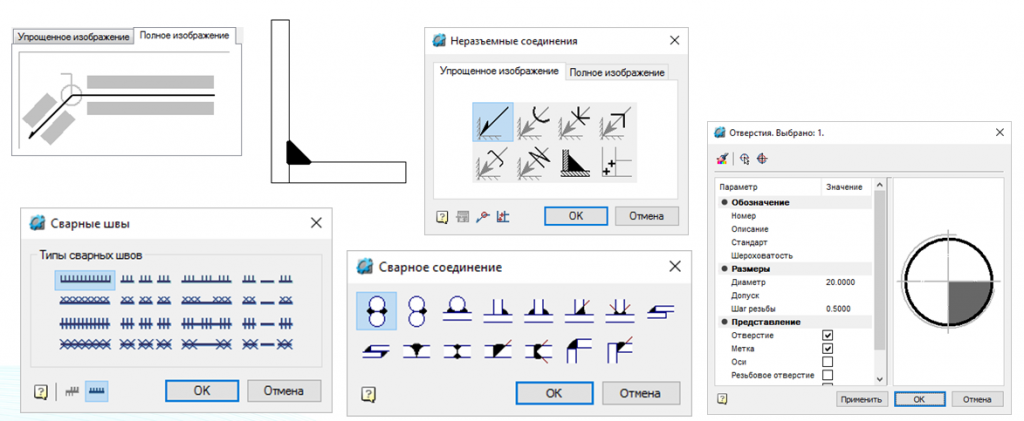

  • Обозначение неразъемных соединений;
  • Маркировка и клеймение;
  • Таблицы отверстий;
  • Специальные массивы;
  • Привязка обозначений в чертеже к соответствующим элементам технических требований;
  • Создание табличных отчетов и автоматическое обновление таблиц, связанных с объектами чертежа.








Оформление операционных эскизов в соответствии с ЕСТД


  • Простановка технологических размеров;
  • Обозначение опор, зажимов и установочных устройств;
  • Отрисовка условных обозначений инструментальных наладок;
  • Обозначение обрабатываемых поверхностей и контролируемых размеров.



Широкий спектр инструментов проектирования


  • поддержка многолистовых чертежей;
  • разнообразные способы и режимы построения графических примитивов и условных обозначений (в том числе ортогональное черчение, объектная привязка и др.);
  • управление порядком отрисовки и наложения графических объектов;
  • стандартные и пользовательские типы линий, виды штриховок и начертания шрифтов;
  • многочисленные способы простановки размеров и технологических обозначений;
  • автоподбор допусков и отклонений;
  • автоматизированный нормоконтроль текстовых обозначений;
  • быстрый доступ к типовым текстам и обозначениям;
  • встроенный текстовый редактор с проверкой правописания;

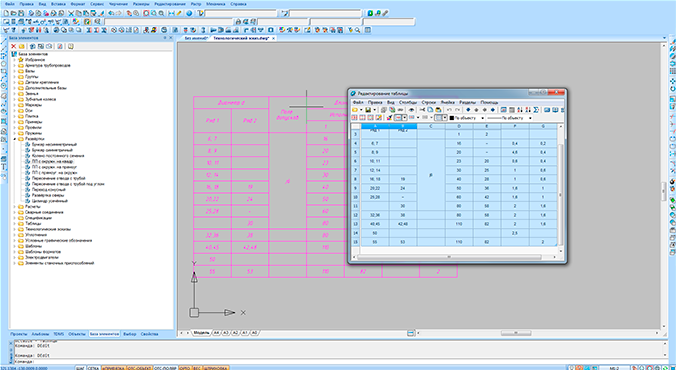

  • встроенный табличный редактор.



Библиотека стандартных и унифицированных элементов


  • Детали крепления;
  • Стандартные профили;
  • Развертки;
  • Условные графические обозначения элементов схем;
  • Технологические эскизы;
  • Элементы станочных приспособлений;
  • Детали и узлы механических передач, подшипники, валы и муфты;

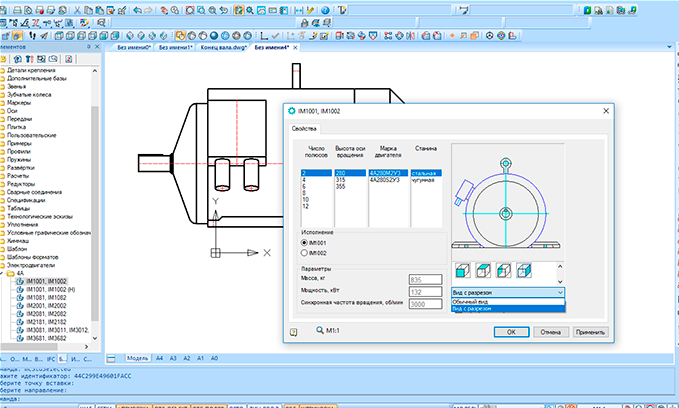

  • Электродвигатели;
  • Редукторы;
  • Арматура трубопроводов по внутреннему и наружному конусу;
  • Детали сосудов и аппаратов;
  • Фильтр номенклатуры.




Параметризованная конструкторско-технологическая база элементов


Конструкторско-технологическая база содержит обширную коллекцию параметрических и объектно-зависимых элементов, в том числе и трехмерные.
При изменении параметров одной детали все связанные с ней объектно-зависимые детали изменятся автоматически, причем в соответствии с их значениями в базе. Это мощный инструмент многовариантного проектирования, который гарантированно повысит качество проектирования.

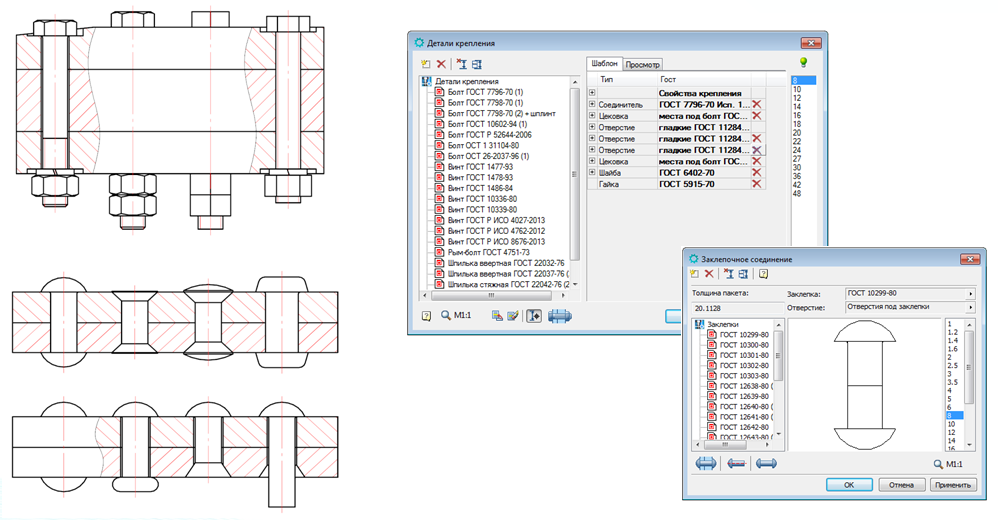

Проектирование болтовых и заклепочных соединений

  • Соединение пакетов деталей произвольной толщины болтами, винтами и шпильками;
  • Упрошенные виды крепежных деталей в соединении;
  • Соединение пакетов деталей произвольной толщины заклепками обычной и повышенной точности, пустотелыми и полупустотелыми заклепками;
  • Шаблоны болтовых и заклепочных соединений.

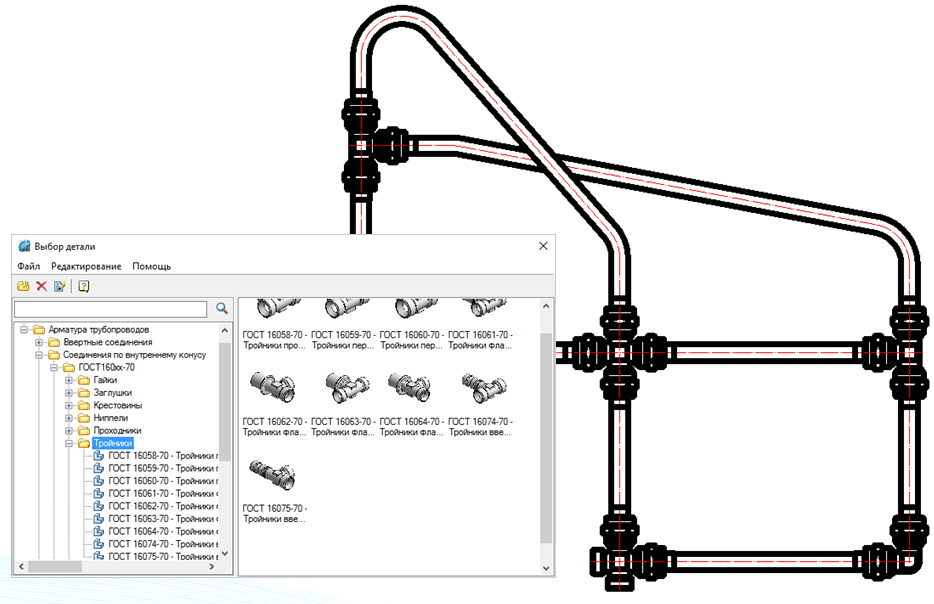

Проектирование трубопроводов

  • Автоматическое соединение элементов арматуры трубопроводом;
  • Интеллектуальное распознавание типоразмера, точки вставки деталей трубопровода;
  • Ассоциативная связь деталей арматуры трубопровода в соответствии с их значениями в базе данных;.
  • Поддержка трубопроводов по наружному и по внутреннему конусу;
  • Автоматическая врезка элементов арматуры в трубопроводы;.
  • Фланцевые соединения.




Расчеты


  • Менеджер расчетов;
  • Расчеты цилиндрических и конических зубчатых зацеплений, валов, подшипниковых опор, крепежных соединений;
  • Расчет и генерация пружин сжатия и растяжения;
  • Получение документации по расчету со всеми формулами и ссылками на ГОСТ;
  • Расчет геометрических характеристик сечения относительно произвольных осей;

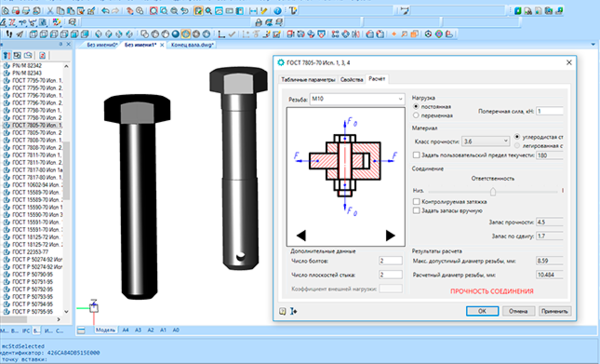

  • Проверочный расчет болтов по методике, изложенной в учебнике Н.Г. Куклина и Г. С. Куклиной «Детали машин»;

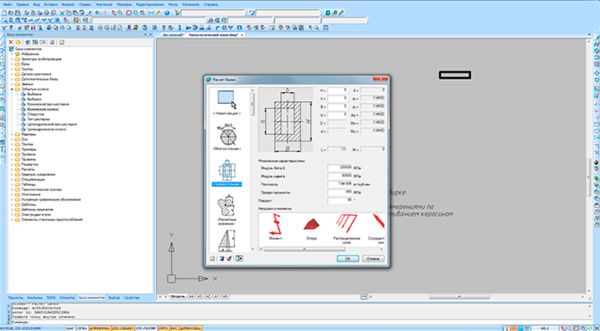

  • Конструирование и расчет сечений (балок).



Проектирование зубчатых зацеплений и элементов передач


  • Полное соответствие требованиям ГОСТ 21354–87 и ГОСТ 16532–70;
  • При выборе материалов можно учитывать твердость, запас прочности, пределы выносливости, способ получения заготовки, упрочняющую обработку и другие важные параметры;
  • Возможность задания широкого спектра нагрузок (постоянная, переменная, основная, реверсивная) позволяет проводить расчеты даже при срабатывании ограничений стандарта прочности;
  • Попадание передачи в резонансную или закритическую зоны также учитывается.

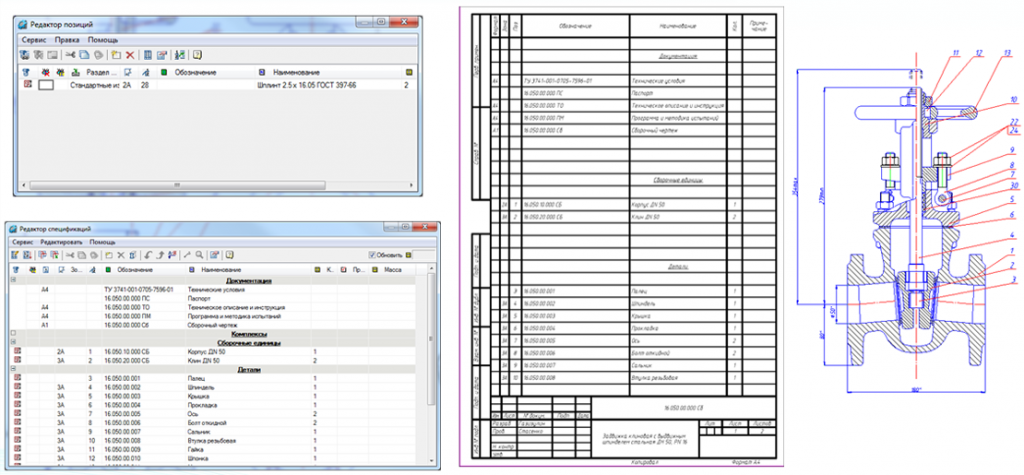

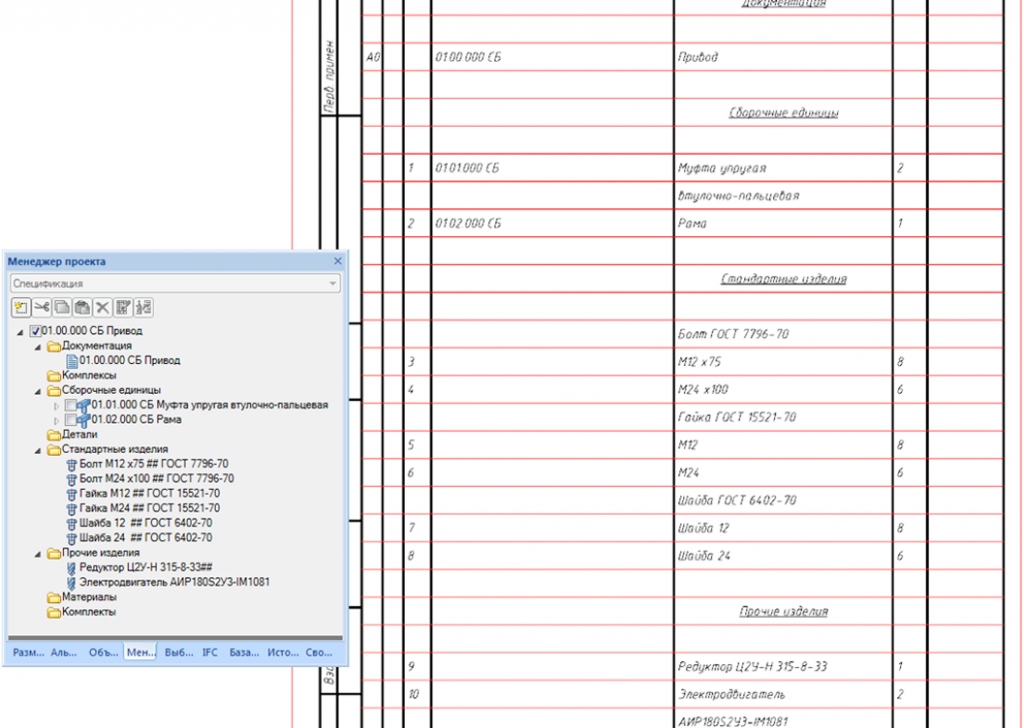

Оформление спецификаций


  • Номера позиций спецификации;
  • Автоматическое получение спецификации;
  • Создание пользовательских спецификаций;

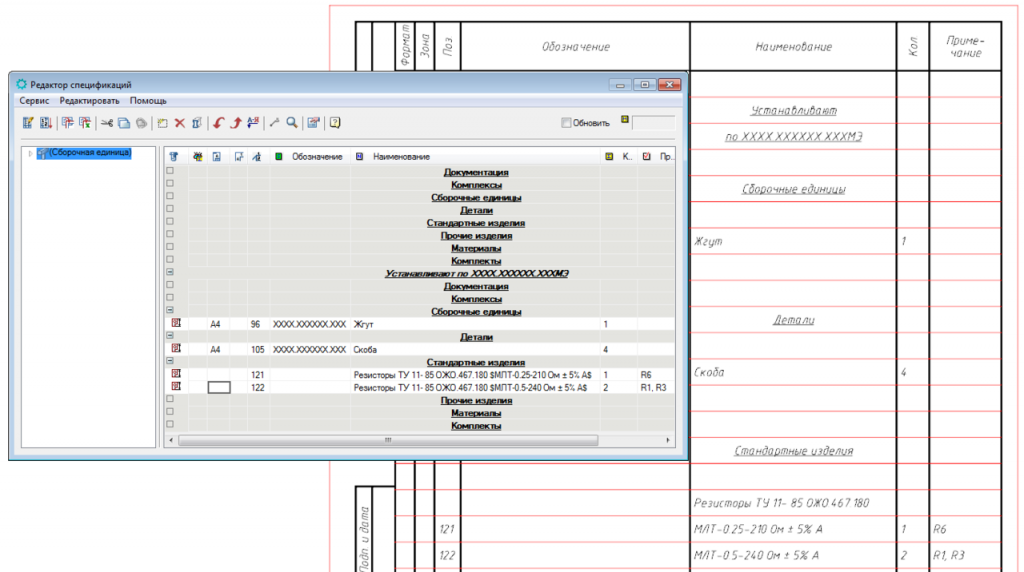

  • тип спецификации «Электромонтажная».






Встроенный параметризатор Мастер объектов


С помощью Мастера объектов доступны следующие функции:
  • Наложение сборочных и параметрических зависимостей на объекты;
  • «Обучение поведению» стандартной детали;
  • Изменение существующих элементов базы;
  • Создание пользовательских элементов базы.

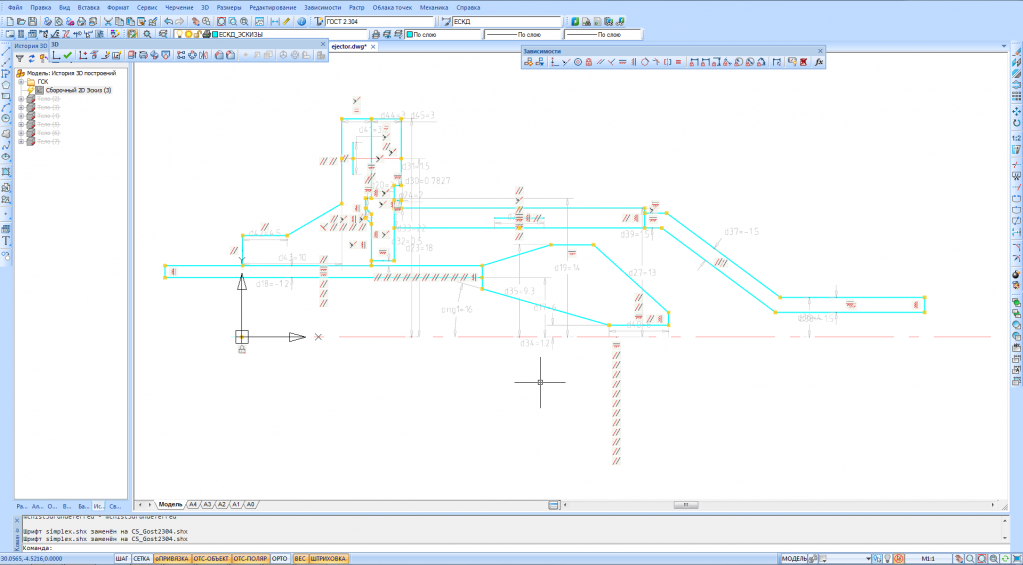

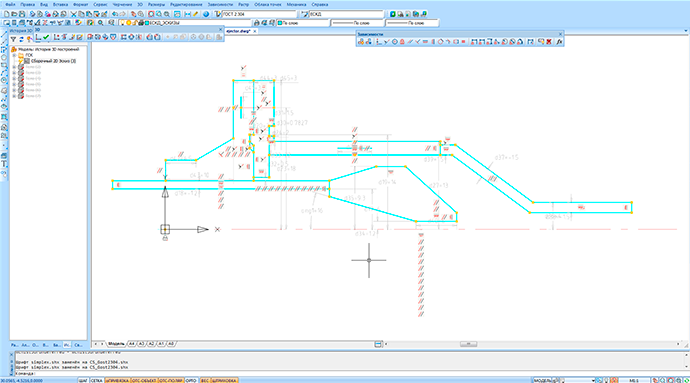

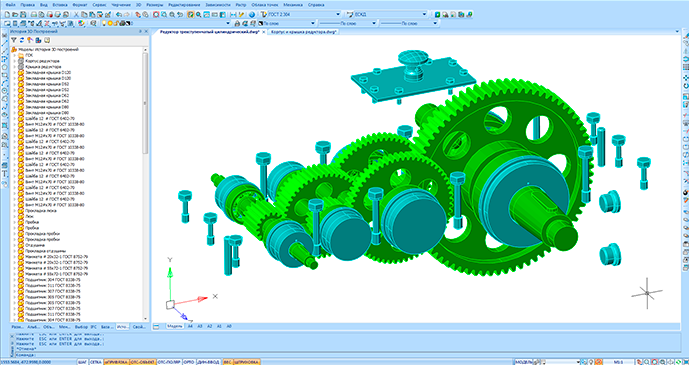

Параметрические зависимости и модуль трехмерного проектирования

  • Стандартные инструменты трехмерного проектирования: выдавливание, вращение, вытягивание по траектории и по сечениям, фаска и скругление;
  • Инструменты для ориентации трехмерной геометрии в пространстве: 3D-Перемещение, 3D-Поворот, 3D-выравнивание;
  • Рабочая геометрия: плоскости, оси и точки;
  • Инструменты для создания плоских видов из имеющейся трехмерной геометрии;
  • Использование базы стандартных деталей и узлов при трехмерном проектировании;
  • Гибкая система получения эскизов;
  • Компоновка полноценной сборочной единицы.

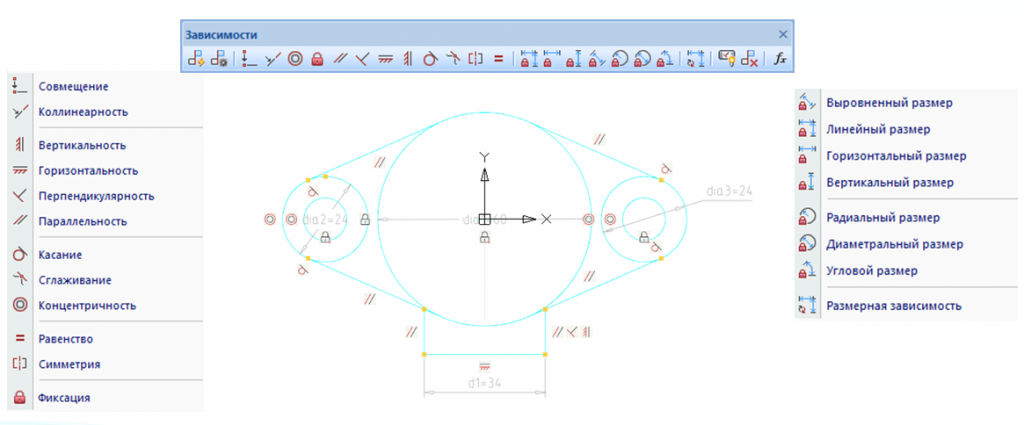

  • Параметрические зависимости;
  • Геометрические зависимости;
  • Автоналожение зависимостей;
  • Динамическое изменение пользовательской геометрии путем составления систем уравнений.







Что нового в nanoCAD Механика 20.1?

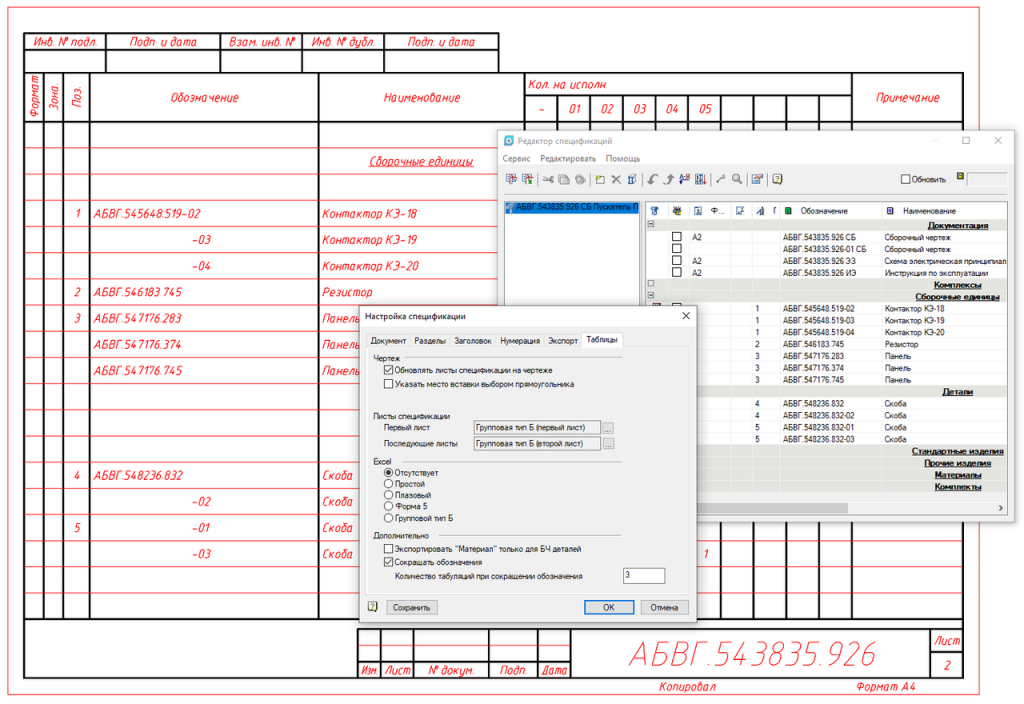

Спецификации
Проработано автоматическое сокращение обозначений в групповых спецификациях. В диалоге Настройка спецификации на вкладке Таблицы появился управляющий элемент Сокращать обозначения. Если этот элемент включен, происходит автоматическое сокращение всех обозначений в спецификации, а все номера исполнений автоматически выставляются на заданное пользователем количество табуляций, выравниваясь относительно друг друга.
Добавлена дополнительная сортировка в спецификации для случая, когда групповая спецификация одной и той же сборки содержит несколько исполнений какой-либо детали или сборки.



Доработка крепежных соединений
Переработаны зависимости болтовых и заклепочных соединений. Теперь при перемещении или вращении любой детали крепежа все остальные детали и само соединение перемещаются или вращаются соответствующим образом.
Доработана логика поведения винтов с накатанной головкой в болтовом соединении. Теперь все винты с накатанной головкой ГОСТ 213ХХ-75 работают как установочные:
  • винты с плоским, засверленным и со сферическим концом устанавливаются в соответствующие резьбовые отверстия;
  • винты с цилиндрическим концом взаимодействуют с резьбовыми отверстиями и с отверстиями под установочные винты ГОСТ 12415–80 тип 1;
  • винты с коническим концом взаимодействуют с резьбовыми отверстиями и с отверстиями под установочные винты ГОСТ 12415–80 тип 3;
  • винты со ступенчатым концом взаимодействуют с резьбовыми отверстиями и с отверстиями под установочные винты ГОСТ 12415–80 тип 2.
Таким образом, формируются соединения этих винтов для пакетов деталей произвольной толщины, при этом программа помогает выбрать диаметр винта и его длину (отсеивая параметры, недопустимые для выбранной толщины пакета).



Текст на чертеже
В тексте технических требований и технических характеристик появилась возможность создания ненумерованных списков, которые начинаются с «точек» или «черточек».
В главных настройках спецификации появилась настройка Размер шрифта для дробей. С помощью этой настройки можно переключать варианты отображения дробей. В соответствии с ГОСТ 2.304−81. Шрифты чертежные существуют два варианта отображения дробей:
  • с индексами на одну ступень меньшими, чем размер шрифта основной величины, к которому они приписываются;
  • с индексами одинакового размера со шрифтом основной величины.
Ранее был доступен только первый вариант отображения.

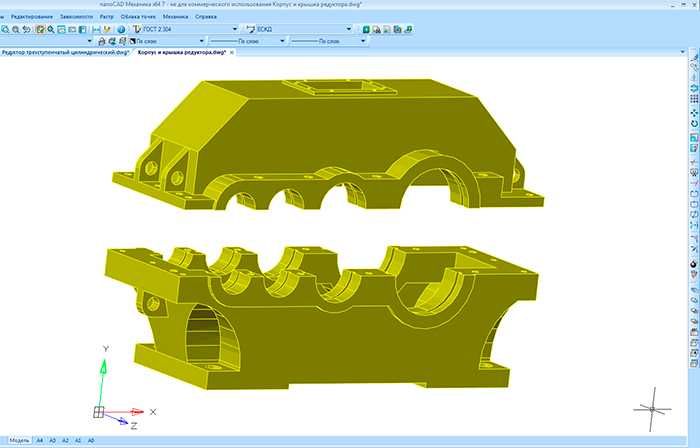

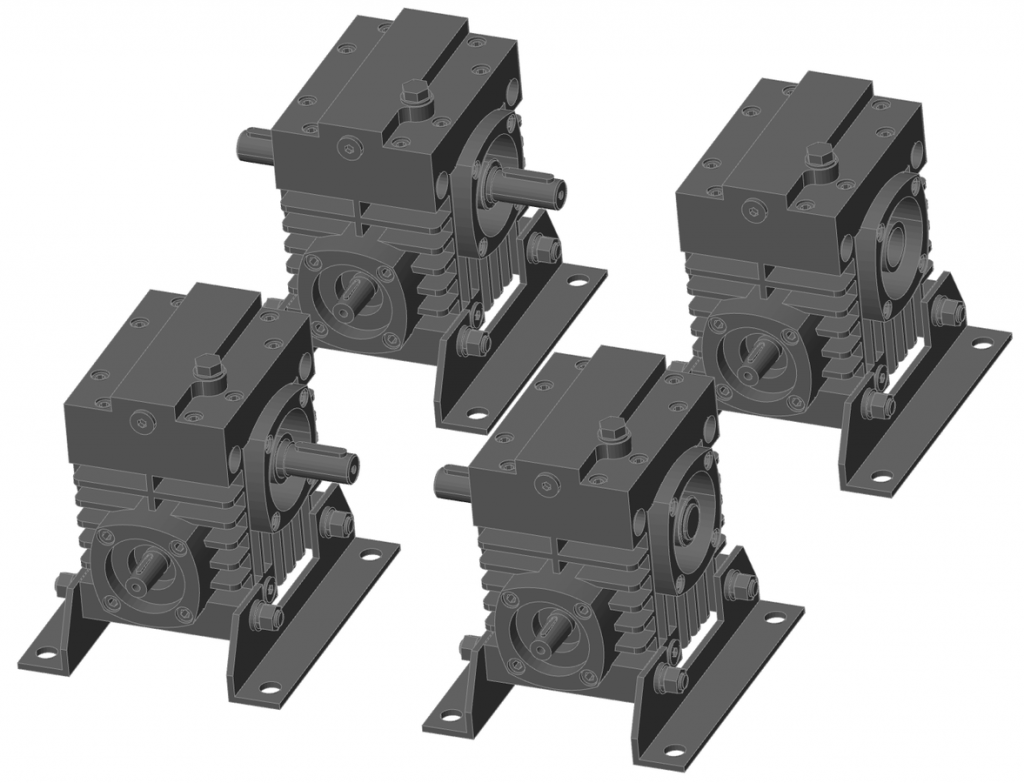

3D-модели редукторов
Для редукторов базы nanoCAD Механика созданы намного более качественные 3D-модели, которые работают значительно быстрее, чем раньше. Изменение типоразмеров и схем редукторов приводит к соответствующим перестроениям. Для полноценного использования в 3D теперь доступны цилиндрические, конические, червячные редукторы, а также мотор-редукторы различных типов.


3D-модели запорной арматуры
Для запорной арматуры трубопроводов сформированы качественные 3D-модели. При изменении типоразмеров арматуры происходят соответствующие перестроения. Для полноценного использования в 3D теперь доступны задвижки, клапаны, краны, затворы и конденсатоотводчики различных типов.


Другие изменения
  • Добавлена возможность создания осевых линий окружностей, центры которых находятся на одной прямой, а также возможность построения осей для одиночных дуг.
  • В шрифт добавлены символы «Не равно» и «Тождественно».
  • Убран пробел между значением и допуском размера.
  • При расчете пружин добавлено дополнительное условие для отсеивания лишних типоразмеров.
