С помощью инструментов численного моделирования Femap можно:

• спрогнозировать и улучшить производственные характеристики и надежность изделия;
• сократить количество трудоемких и дорогостоящих физических прототипов и испытаний;
• оценить различные варианты исполнения конструкции и использования материалов;
• оптимизировать конструкцию и снизить расход материалов.

CAD-независимый

Femap — это CAD-независимый программный продукт, который может работать с геометрическими данными из всех основных САПР, в том числе CATIA, Pro/Engineer, NX, Solid Edge, SolidWorks и Autodesk Inventor. После импорта геометрической модели может быть подготовлена модель для анализа.

Femap обладает множеством средств «лечения» геометрии и ее модификации, с помощью которых можно внести в модель все необходимые изменения при подготовке геометрии для создания конечно-элементной модели.

Конечно-элементное моделирование

Основанная на геометрии конечно-элементная модель Femap позволяет просматривать, создавать и изменять объекты.

Разделение и группирование объектов средствами визуализации Femap помогают управлять их отображением при создании и настройке расчетной модели.

Femap включает в себя некоторые специальные функции для упрощения процесса моделирования:

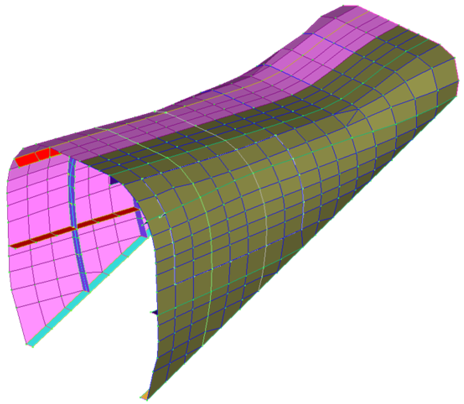

• построение срединной поверхности для тонкостенных конструкций, что способствует эффективному и точному созданию модели оболочек;
• моделирование сварных швов, которые соединяют дискретные твердотельные сварные детали друг с другом в единую модель;
• построение поверхностей данных, которые позволяют создавать комплексные условия нагружения, основанные на предварительном анализе в мультифизичных приложениях.

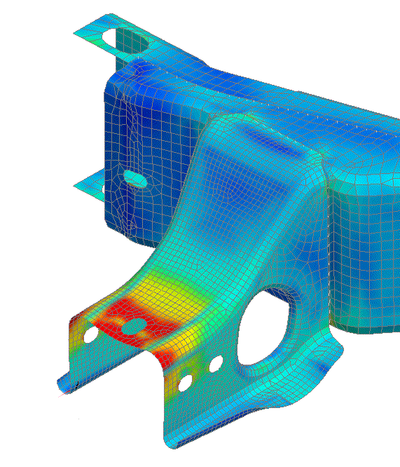

Конечно-элементные сетки

Используемые в Femap 3D-генераторы твердотельных и оболочечных сеток позволяют создавать высококачественные сетки, обеспечивая точность результатов благодаря полному контролю над всеми параметрами процесса создания конечно-элементной сетки, в том числе над размером элементов, созданием сетки на мелких объектах, факторами роста, подавлением мелких ребер и др.

В местах со сложной геометрией для большей точности часто необходимо изменение сетки. В этой ситуации Femap позволяет интерактивно изменять размеры параметров сетки.

Моделирование сборок

Femap с NX Nastran поддерживают моделирование сборок, в том числе автоматическое определение контактов. Контакты могут быть заданы и с учетом трения, и без него, а также как склеенные между собой.

Кроме того, поддерживаются следующие типы контактного взаимодействия: точечная сварка, элементы крепежа и болтовые соединения с дополнительным предварительным натягом.

Моделирование балочных элементов

Кроме объемных и оболочечных элементов моделей, Femap поддерживает и моделирование балочных элементов, позволяя моделировать объекты стержневых систем с помощью одномерных элементов с заданными свойствами профиля поперечного сечения.

Femap позволяет рассматривать эти элементы как твердотельные, в том числе и их смещения. Инструменты задания и редактирования свойств поперечных сечений балочных элементов Femap позволяют использовать библиотеку стандартных форм поперечного сечения, а также создавать собственные сечения. Встроенный автоматический калькулятор рассчитает необходимые им свойства.

Доступны полная визуализация и отображение вариантов результатов, в том числе деформаций, и построение эпюр изгибающих моментов.

Нейтральный решатель

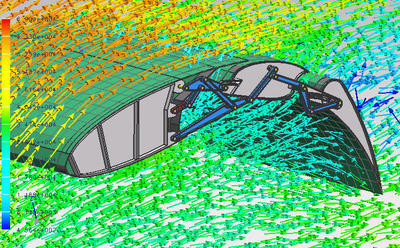

Работа Femap не зависит от решателя и предусматривает углубленную пре- и постпроцессорную обработку и поддержку всех основных решателей на рынке, в том числе NX Nastran, Ansys, LS-DYNA, Abaqus и TMG. Можно использовать преимущества расширенных возможностей анализа этих решателей с помощью комплексного моделирования Femap и с поддержкой решений, в частности, динамических, геометрически и физически нелинейных, теплообмена и гидрогазодинамики.

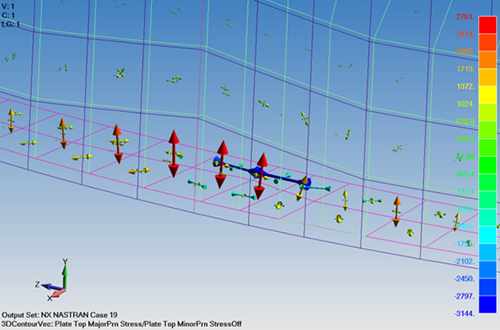

Построцессирование

Широкие возможности визуализации помогают интерпретировать результаты, что позволяет быстро понять модель поведения. Функционал отображения результатов моделирования включает в себя следующие инструменты:

•

• контур и критерии отображения;
• анимацию деформированной формы;
• динамический разрез плоскостью или построение изоповерхности;
• полный выбор выходных данных;
• отображение графиков в XY;
• свободные диаграммы баланса тела и точек сетки для вывода баланса сил;
• анимацию во временной и частотной областях.

Обеспечивается полный доступ к результатам моделирования, что позволяет производить необходимые действия по сбору, сортировке и контролю данных для компиляции и составления отчета по результатам расчетов.

Масштабируемые решения для расчетов

CAE-продукты Velocity Series предлагают масштабируемые решения в виде CAD-встроенной программы Solid Edge Simulation для инженеров-проектировщиков, а для расчетчиков CAE — Femap с NX Nastran.

Femap вместе с линейкой продуктов NX Nastran сама предлагает масштабируемые решения, от более общих возможностей моделирования, доступных в базовом модуле, до более сложных приложений, включая динамику, оптимизацию, а также нелинейный расчет, роторную динамику, теплообмен и течение жидкости в дополнительных модулях ПО.

Настройки

Открытые возможности настроек Femap позволяют получить полный доступ ко всем функциональным возможностям Femap через объектно-ориентированное приложение OLE/COM Application Programming Interface (API), которое использует стандартные, несобственные языки программирования.

Доступ к API осуществляется посредством развития окружающей среды в пределах интерфейса пользователя, в котором можно создавать пользовательские программы для автоматизации рабочих процессов и процессов, которые могут взаимодействовать и обмениваться данными с программами сторонних разработчиков, такими как Microsoft Word и Excel.

Простота в использовании

Femap — это интуитивно понятное приложение. Оно поддерживает несколько графических окон и специализированных панелей, таких как данные дерева сценария моделирования, таблицы данных, предоставляющие полный доступ к конечно-элементной модели и данным результатов расчетов, помогая тем самым повысить эффективность рабочего процесса.

Что нового в Femap 11.3

Версия Femap 11.3 является последним релизом автономного конечно-элементного решения для пред- и постпроцессинга при выполнении инженерного анализа. Femap является независимым CAD и работает в сочетании с широким спектром решателей, в том числе c NX Nastran.

В версии Femap 11.3 представлены новые средства препроцессора, включая улучшенное управление вращением вида и изменением масштаба, расширенные возможности моделирования элементов типа BEAM, а также усовершенствованная визуализация модели с новыми инструментами черчения/удаления и перемещения. Новые возможности управления соединениями позволяют использовать прямой метод задания соединений. В Femap 11.3 улучшения в создании сетки предусматривают новый параметр создания четырехугольников, что позволяет свести к минимуму создание треугольников и обеспечить оптимизированное измельчение сетки. Кроме того, расширены возможности интеграции решателя, а также многое другое.

Приведем некоторые из новых функций и усовершенствований Femap 11.3.

• Расширенные возможности первичной обработки в Femap, включая модели визуализации, управление просмотром, диспетчер соединений и улучшение моделирования.
• Новые инструменты изменения геометрии, которые позволяют быстрее вводить необходимые изменения в интерактивном режиме редактирования.

• Новые инструменты работы с созданием КЭ-сетки и ее уточнения.

• Обновленные инструменты постобработки свободных тел и построения графиков, а также контурное черчение.
• Расширение поддержки решателей третьей стороны, включая Abaqus. Контроль решения и расширенная поддержка интеграции с решателем NX Nastran.

• Повышение производительности за счет увеличения поддержки графической подсистемы.

Что нового в Femap 11.2

Сценарии исследований

Сценарии исследований могут быть использованы для организации получения более точных и понятных данных. Вы можете группировать различные типы анализов в отдельные сценарии как для изучения влияния отдельных факторов, так и для решения задач с комплексом нагрузок. Также вы можете выводить полученную информацию в виде семейства данных для дальнейшей работы.

Сечение тела модели

В Femap 11.2 вы можете быстрее понять действие нагрузки по сечению модели с помощью специального инструмента свободного разреза модели плоскостью, положение которой определяется пользователем. Результаты в этом сечении, согласно полученным данным моделирования поведения изделия под нагрузками, вычисляются для всех узлов и элементов, находящихся в плоскости сечения.

Изменение геометрии

Femap 11.2 содержит новые инструменты изменения геометрии, которые позволяют редактировать объекты в интерактивном режиме, в том числе закрывать «дырки» модели, которые часто возникают при импорте плохо подготовленной геометрической модели изделия или при извлечении средней поверхности. В интерактивном режиме вы можете перестроить проблемные элементы геометрии для дальнейшего КЭ-анализа.

Переработан функционал команды Slice, которая стала простой в использовании и обладает расширенными возможностями работы с геометрией.

Препроцессинг

Новые возможности управления контактными данными при работе с твердотельными компонентами исследуемого изделия позволяют вам лучше отслеживать контактные поверхности в модели и упрощают доступ к заданию контакта.

Усовершенствованы инструменты задания контактных свойств определения для плоских элементов, по умолчанию используются такие типы конечных элементов, как Shell, spring/damper.

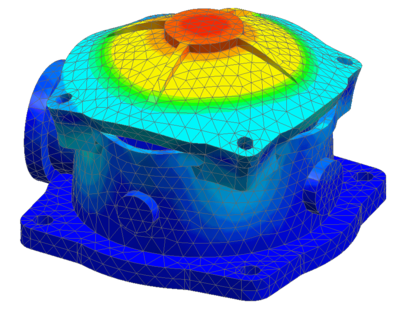

Создание конечно-элементной сетки

Вы можете повысить точность построения твердотельной конечно-элементной модели на основе тетраэдров с помощью новой опции управления числом слоев элементов точно так же, как при определении зон для уточнения сетки. Теперь можно проверить качество КЭ-модели для прогнозирования качества получаемых данных при моделировании.
