ПОТОК

Программа ПОТОК предназначена для выполнения теплогидравлического расчета 1-2 трубных, коллекторных (плинтусных, лучевых) систем теплохолодоснабжения или центрального водяного отопления теплоносителем - вода или раствор, с постоянным или скользящим перепадом температур (в случаи присоединения потребителей по однотрубной системе) в зданиях любого назначения с централизованным или раздельным теплоучётом.

Тёпло/холод передаётся в помещения местными нагревательными приборами, калориферами, фэнкойлами, с организованным и не организованным учётом тепла в системе. Сложные по конфигурации системы (однотрубные, бифилярные и двухтрубные стояки и пр.) можно разделять на отдельные расчётные блоки с последующим автоматическим объединением с целью гидравлической увязки и получения общей спецификации оборудования в формате MS Word и AutoCAD

Программа дает возможность рассчитывать системы отопления последовательно - соединенные по теплоносителю, системы с предвключенными нагревательными приборами.

Универсальность

Производители запорно-регулировочной арматуры Европы вместе со своею продукцией, для успешного её продвижения, предлагают собственные программы расчёта систем и подбора арматуры. Программы адаптированы под наши нормы. Но позволяют использовать в проекте только изделия своей фирмы и только для узкого спектра назначения зданий и конструктивных особенностей систем. Как правило, это двухтрубные системы. Заказчики проектно-сметной документации при смене партнёра по поставкам оборудования зачастую ставят проектные организации перед выбором: иметь в своём арсенале индивидуальные и освоенные программные системы всех потенциальных поставщиков или освоить только одну на все возможные проектные ситуации. И этой программой является ПС «ПОТОК». Презентация к программе Поток, 5 шагов описания системы отопления.

Может поставлятся как в составе других программа комплекса TEPLOOV (ТЕПЛООВ), так и отдельно от программ комплекса TEPLOOV (ТЕПЛООВ)

Дополнительные функции

Проектируемые системы могут быть:
• Отопления;
• Теплые полы;
• Холодоснабжения;
• Теплоснабжения (калориферов, технологического оборудования);
• С ручным и автоматическим регулированием расхода тепла и гидравлической устойчивости. С установкой балансовых клапанов, термостатических вентилей;
• Отопление местными приборами совмещённое элементами с теплоснабжением, теплыми полами;
• Внутриплощадочные теплосети;

По способу учёта затрат на отопление
а) Не организованный учёт тепла
б) Поквартирная - каждая квартира (офис, магазин и т.п.) имеет свой источник тепла и гидравлически системы отопления между собой не связаны - считать отдельно без объединения.
в) Системы с раздельным учётом тепла по владельцам (квартир, офисов, магазинов и т.п.) - считать отдельно и объединить.

По присоединению нагревательных приборов при формировании стояков:
а) однотрубные;
б) двухтрубные;
в) бифилярные;

По расположению магистралей:
а) с верхней разводкой;
б) с нижней разводкой с обычными и П - Т- образными стояками;
в) с "опрокинутой циркуляцией";
г) с единой нижней магистралью с последовательным присоединением П. - образных стояков;

По направлению движения воды:
а) вертикальные или горизонтальные;
б) с тупиковым движением в магистралях;
в) с попутным движением в магистралях;
г) лучевые:
д) коллекторные;
е) с бифилярным движением в приборах;

По приборным (односторонним или двухсторонним) узлам:
а) проточные;
б) регулируемые;
в) с термостатами Danfoss, HERZ, Far, Watts, Comap, IMI (Heimeier, Tour Andersson) Oventrop и др.
г) с подмешивающими модулями для тёплых полов Far, Watts, Oventrop
д) проточно-регулируемые;
е) с редукционными вставками.

По теплоносителю:
а) сетевая перегретая вода от ТЭЦ (с подбором элеватора);
б) местный источник тепла;
в) незамерзающие растворы;
По источнику, побуждающему циркуляцию:
а) насосные;
б) гравитационные;

B системе отопления могут быть использованы нагревательные приборы прошлых лет, выпускаемые промышленностью СНГ или поставляемые фирмами Италии, Германии, Чехии и др. База приборов постоянно пополняется автором, в том числе и по материалам, предоставляемых пользователями.
Кроме того, система отопления местными нагревательными приборами может быть совмещена с теплоснабжением калориферов и/или электрических калориферов типа FC-205C - FC-805C, теплоснабжением технологического оборудования. При этом осуществляется совместный расчёт системы, готовятся необходимые проектные материалы.

Как запорно-регулирующей арматуры в узлах нагревательных приборов используются краны двойной регулировки, трехходовые краны, термостаты и вентили.

Рекомендуется при конструировании новых систем в обязательном порядке у приборов устанавливать термостаты, на стояках - автоматические балансовые клапаны. Это позволит избежать установки дроссель-шайб, устранить огрехи конструирования, расчёта и монтажа, обеспечить экономию тепла за весь отопительный период, что очень быстро перекроет некоторое увеличение капитальных затрат. Использование двухтрубной разводки также приводит к значительному сокращению эксплуатационных затрат.

Расчёт систем отопления выполняется с учётом дополнительных потерь тепла за счет:
а) размещения приборов у наружных стен;
б) остывания воды в неизолированных магистральных трубопроводах;
в) за счет округления поверхности нагрева приборов.

В связи с этим, для частичного возмещения дополнительных потерь тепла проектируемой системой, предусматривается увеличение расчётного количества тепла (теплоносителя) на вводе.

Диаметр любого участка может быть задан, либо определен расчетом.
Диаметры трубопроводов может быть определён программой не менее указанного пользователем.
При подборе диаметров магистралей предусмотрено соблюдение условия телескопичности.

Справочно-техническая информация, необходимая для решения задачи, включает в себя сортамент разнообразных труб, базу нагревательных приборов, теплотехнические данные запорно-регулирующей арматуры.
Вся справочно-техническая информация вынесена за пределы программы и сформирована в библиотеку технической информации с возможностью постоянной корректировки по мере освоения выпуска промышленностью новых изделий и материалов.

При проектировании систем с попутным движением теплоносителя в ветках, со стояками на 1-2 этажа, с резко разнонагруженными стояками в системе и т.п. целесообразно подключать блок установки шайб на магистралях веток, если не используются автоматические балансовые клапаны. Программа настроена на проектирование без установки шайб на магистралях.

Входные данные

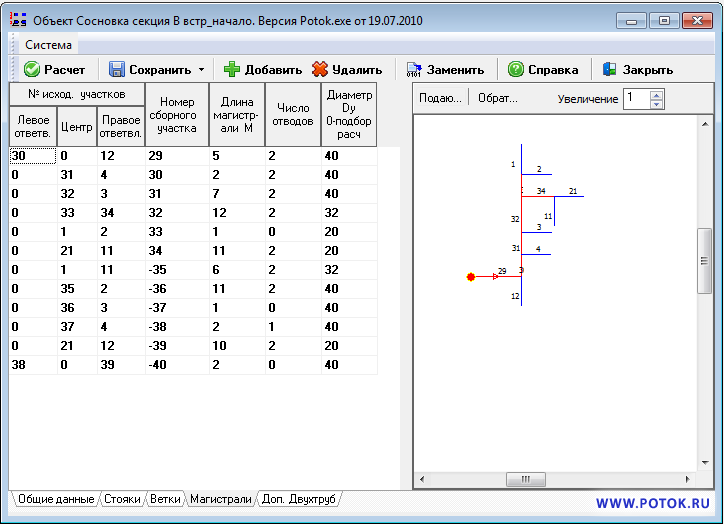

Данные о геометрии системы, нагрузки на приборы, информация о поставщиках оборудования и принятой номенклатуре изделий, материал труб стояков, магистралей. Ввод данных производится в очень простой и продуманной форме. (небольшая презентация о принципе описания системы отоппления в программе Поток)

Все расчётные характеристики системы в табличной форме для внесения на планы и схемы, автоматическое формирование паспорта и спецификации оборудования системы в формате Word.

Комплект поставки

Программа, программная документация, на компакт-диске (CD), ключ электронной защиты (сетевой или локальный вариант)..
Сертификат соответствия в системе ГОСТ Р
