Model Studio CS Трубопроводы

Model Studio CS Трубопроводы

Model Studio CS Трубопроводы

Производитель - CSoft Development

Сделать заказ


Программный комплекс для трехмерного проектирования всевозможных трубопроводных систем



Инженерный программный комплекс Model Studio CS Трубопроводы для трехмерного проектирования и выпуска комплекта документов внутриплощадочных, внутрицеховых и межцеховых систем трубопроводов, в том числе — технологических трубопроводов, трубопроводов пара и горячей воды, систем водо- и газоснабжения, отопления, канализации и вентиляции.

Программный комплекс Model Studio CS Трубопроводы предназначен для трехмерного проектирования, компоновки и выпуска проектной/рабочей документации по технологическим установкам и трубопроводам на проектируемых или реконструируемых объектах.

Model Studio CS Трубопроводы значительно расширяет возможности платформ AutoCAD и nanoCAD в области трехмерного проектирования промышленных объектов, делая работу инженера более комфортной и эффективной.

Комплекс позволяет решать следующие основные задачи:
  • трехмерная компоновка и моделирование;
  • расчеты и проверка инженерных решений;
  • формирование и выпуск проектной и рабочей документации.
Model Studio CS Трубопроводы спроектирован и создан в России коллективом специалистов, обладающих огромным опытом работы как на российском, так и на мировом рынке. Документация, формируемая с помощью этого программного комплекса, строго соответствует требованиям российских государственных и отраслевых стандартов. С 2016 года программный комплекс Model Studio CS Трубопроводы включен в единый реестр российских программ для ЭВМ.

Проектирование разветвленных сетей трубопроводов различного назначения

Текущая версия комплекса работает в среде nanoCAD или AutoCAD. В рамках задач трехмерного проектирования, решаемых средствами Model Studio CS Трубопроводы:
  • производится трехмерная компоновка оборудования;
  • выполняется трехмерное эскизирование трубопроводов с их последующим конструированием или построение трубопроводов из стандартных элементов базы данных с использованием миникаталогов («спеков»);
  • формируются трехмерные параметрические модели оборудования;
  • выполняется проверка на предмет коллизий, пересечений и нарушения предельно допустимых размеров в соответствии с технологическими параметрами;
  • средствами программы СТАРТ производится расчет прочности и жесткости трубопроводов (в программе поддерживается передача расчетной модели с необходимой геометрической и атрибутивной информацией в программу СТАРТ и импорт результатов расчета обратно в Model Studio CS Трубопроводы);
  • средствами программы «Гидросистема» выполняются гидравлические расчеты (в программе реализован экспорт расчетной схемы трубопровода и всей сопутствующей информации, при этом используется формат pcf);
  • генерируются чертежи с автоматическим формированием планов, видов, разрезов, план-схем, изометрических видов и чертежей;
  • автоматически проставляются отметки уровня, выноски, позиционные обозначения и размеры;
  • генерируется аксонометрическая схема как одного трубопровода, так и всей модели целиком — с автоматической простановкой размеров, выносок, позиционных обозначений и иных элементов оформления;
  • генерируется изометрическая схема трубопровода или всей модели с автоматической разбивкой на отдельные листы и автоматической простановкой размеров, выносок, позиционных обозначений;
  • автоматически составляются спецификации, экспликации и ведомости, на основе стандартных шаблонов, включенных в комплект поставки. Кроме того, имеется возможность самостоятельно добавлять и редактировать формы и шаблоны экспорта табличных документов. Созданные документы будут автоматически заполняться с сохранением в форматах MS Word, MS Excel, Rich Text Format (RTF) и непосредственно в чертеже AutoCAD (спецификация на лист, экспликация на лист).

Компоновка оборудования

Компоновка (размещение) оборудования в трехмерном пространстве является одним из наиболее ответственных технических решений при проектировании промышленных объектов и технологических установок. От компоновки оборудования зависит безопасность производства, удобство и стоимость обслуживания.

Для решения компоновочной задачи в Model Studio CS Трубопроводы предусмотрены все необходимые инструменты и функции. Они обеспечивают удобство работы и возможность проверки допустимых расстояний в любой момент и на любом этапе создания проекта.

Разработчики создали специальные инструменты, которые значительно упрощают работу. Прекрасным примером такого инструмента служит функция быстрого перехода из двумерного представления в трехмерное, которая позволяет выполнять проект на привычном плоском плане (2D), при этом переключение в трехмерный вид (3D) осуществляется одним нажатием кнопки. Эта функция особенно полезна тем, кто только недавно начал осваивать трехмерное проектирование и пока испытывает трудности восприятия 3D.

Компоновка оборудования из базы данных

Основным источником для размещения оборудования в модели, является база данных изделий и материалов (поставляется вместе с программным комплексом). На ряду с этим предусмотрена возможность использования уже готовых моделей оборудования, выполненных в различных САПР: AutoCAD, nanoCAD, Autodesk Inventor, Solid Works, КОМПАС и других САПР общего назначения (путем сохранения в формат DWG или DXF 3D).

Удобным инструментом для создания стандартных технологических объектов является конструктор оборудования, позволяющий быстро и эффективно создавать оборудование типа ёмкость, резервуар, сепаратор с помощью интеллектуальных деталей (обечайки, днища, штуцера) стандартной базы данных.

За работой! Создание бака инструментами конструктора оборудования

База данных оборудования, изделий и материалов

Model Studio CS предоставляет возможность использовать в проектируемых установках готовое оборудование из базы данных оборудования, изделий и материалов. База данных оборудования, изделий и материалов непосредственно встроена в среду проектирования и не требует вызова дополнительных программ.
Каталоги оборудования, изделий и материалов, входящие в стандартную поставку Model Studio CS, охватывают широкий спектр производителей, чья продукция включается инженерами в состав проектируемого объекта. Инженер получает все инструменты, необходимые для работы с базой: поиск (простой или с предварительно заданными условиями), работа с предопределенными выборками, классификаторами, миникаталогами. Существует возможность предварительно (без вставки в чертеж) посмотреть, как выглядит объект, и (тоже без вставки) получить полную атрибутивную информацию о нем: марку, название завода-производителя, материал, вес, состав и другие полезные данные, необходимые для принятия решения.

Все обновления и пополнения базы данных доступны для скачивания через Интернет с сервера разработчика

Работать с базой данных оборудования легко и просто. Требуется только выбрать объект из базы и разместить его на модели — оборудование отобразится на чертежах в необходимых строительных размерах, а также будет учтено в спецификациях и других документах.
Гибкая, с хорошо продуманной эргономикой система администрирования и пополнения базы данных интеллектуальных объектов позволяет без труда сохранять в ней новое оборудование, изделия и материалы.
База данных может работать как в локальном режиме на рабочем месте пользователя, так и в режиме общего доступа на сервере организации с разграничением прав использования. Стандартная поставка включает около 100 000 единиц оборудования, изделий и материалов. Дополнительно к этому каждый пользователей Model Studio CS с действующей подпиской на обновления может подключиться к специальному серверу и загрузить дополнительные изделия, материалы и оборудование.

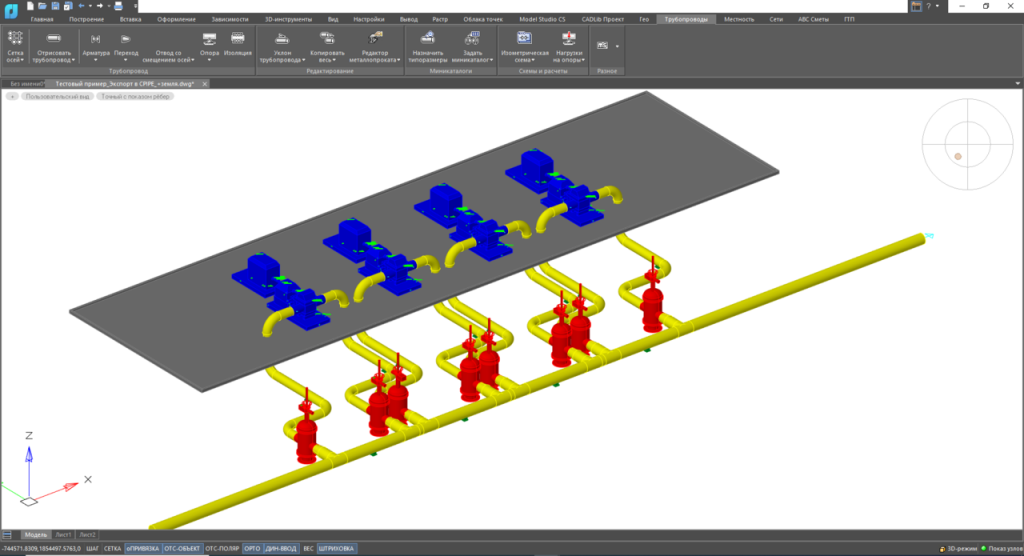

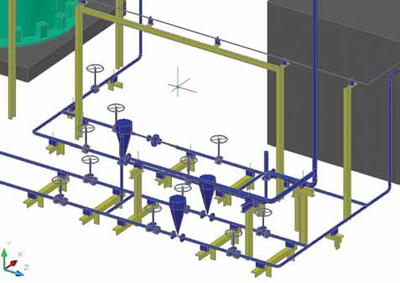

Трехмерное моделирование трубопроводов и вентиляции

Model Studio CS Трубопроводы предлагает наиболее полный набор инструментов для решения задач компоновки разветвлённой сети трубопроводов различного назначения:
  • технологических трубопроводов;
  • трубопроводов пара и горячей воды;
  • трубопроводов систем водо и газоснабжения;
  • трубопроводов отопления и канализации.
Высокоэффективные инструменты отрисовки трубопроводов позволяют трассировать трубопровод по координатам, по углам, с использованием привязок, а также применяя специальные интеллектуальные средства построений, например координатные фильтры для точного позиционирования трассы относительно объектов смежных специальностей.

В Model Studio CS Трубопроводы встроен инструмент автоматической трассировки, позволяющий соединить две выбранные пользователем точки трубопроводом заданного диаметра по наименьшему конструктивному расстоянию, с автоматическим расположением отводов.

Построение трубопроводов ведется не только эскизированием с применением обобщенных деталей (примерные размеры, условные диаметры, отсутствие информации о производителе), но и в конструкторском режиме, когда используются точные диаметры, точные размеры и точная информация об изделиях (использование миникаталогов или «спеков»). Современное исполнение Model Studio CS Трубопроводы позволяет на любом этапе внести в модель исправления, при этом элементы искусственного интеллекта программы произведут корректировку всех связанных деталей и трубопроводов, автоматически пересчитывая длины труб и выполняя подгонку диаметров трубопровода.

Для изменения положения деталей на трубе достаточно указать деталь и ввести нужную величину в динамическом размере — Model Studio CS доделает остальное

Наряду со стандартными функциями построения и редактирования, программа предлагает и ряд уникальных возможностей:
  • автоматическое размещение на трубопроводах совместной изоляции;
  • генерация параллельных трубопроводов позволяет сократить время создания трехмерных моделей внутренних сетей, в том числе и по эстакадам;
  • создание ломанных видов
  • тиражирование опор с заданным шагом для эффективной расстановки опор по трубопроводам на эстакадах;
  • простановка гребенчатых выносок на планах и разрезах;
  • создание одним нажатием кнопки байпасных соединений, П-образных и Z-образных участков, подъемов, опусков;
  • задание и редактирование уклонов трубопроводов, с автоматической «подгонкой» модели под новый уклон.
Проектирование системы вентиляции здания средствами Model Studio CS Трубопроводы ведется при помощи интеллектуальных объектов базы данных. Конструирование воздуховодов и оборудования интуитивно понятно и позволяет создавать модели любой сложности. При редактировании объектов вентиляции все связи между элементами сохраняются, при этом пользователю предлагается выбрать элементы, которые так же должны быть изменены. Поддерживается создание сборок типовых узлов вентиляции с последующим сохранением в базу данных, с целью дальнейшего использования в других проектах.

Построение системы вентиляции здания с учетом строительной части

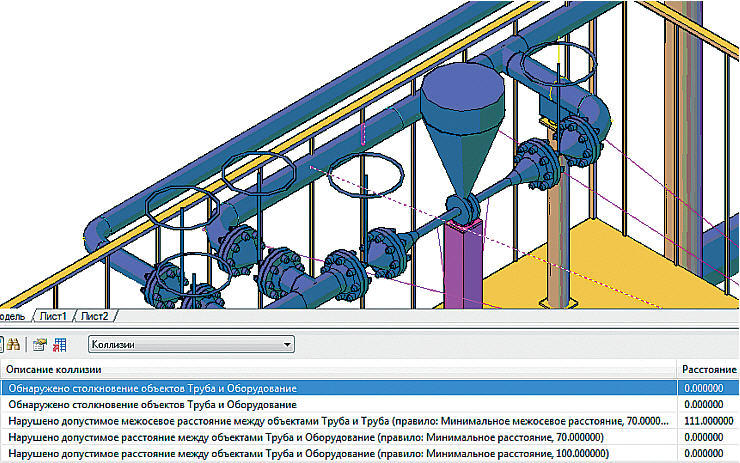

Проверка модели на коллизии

Построение трехмерной модели и ее визуальный анализ при большой плотности трубопроводов, оборудования и конструкций могут вызывать трудности. Кроме того, если пользоваться обычными решениями, может оказаться весьма трудоемким измерение расстояний между объектами модели.
Model Studio CS включает специальный функционал для автоматической проверки нарушений расстояний и самопересечений объектов модели. Этот функционал является неотъемлемой частью системы и входит в стоимость Model Studio CS.
Система проверки коллизий позволяет проверить расстояния между трубопроводами, деталями трубопроводов, оборудованием, конструкциями, кабелями и другими объектами Model Studio CS.
По умолчанию, в стандартной поставке Model Studio CS Трубопроводы проверка коллизий осуществляется на соответствие ПБ 03−585−03, а также на самопересечения объектов модели. При необходимости пользователь может самостоятельно добавить правила проверки модели в специальном диалоговом окне и сохранить их для последующего использования.

Автоматическая проверка коллизий выявит то, что невозможно обнаружить визуально

Проверка на предмет коллизий возможна в любой момент, как только проектировщик сочтет ее необходимой. По факту обнаружения коллизий Model Studio CS составит отчет в виде таблицы и покажет все нарушения на трехмерной модели, где проектировщик сможет их оперативно исправить.

Достаточно нажать одну кнопку — и Mоdel Studio CS выполнит проверку на наличие коллизий, пересечений, нарушений предельно допустимых размеров в соответствии с технологическими параметрами, и все это непосредственно в среде проектирования и без привлечения каких бы то ни было дополнительных программ.

Расчеты нагрузок на опоры средствами Model Studio

Model Studio CS Трубопроводы позволяет выполнять расчет нагрузок на опоры от веса трубопровода. Расчет нагрузок на опоры выполняется методом конечных элементов и предназначен для предварительной оценки нагрузок на опоры. Исходными данными для расчета являются геометрические параметры модели, которые преобразуются в расчетную схему из узлов и участков. Полученные результаты отчета выводятся в табличном виде. Дополнительно генерируется расчетная схемы рассчитываемых трубопроводов.

Результат расчета нагрузок на опоры выполненный в Model Studio CS Трубопровод

В дополнении к этому Model Studio CS Трубопроводы имеет широкий функционал для передачи информации в расчетные комплексы и позволяет в автоматическом режиме формировать расчетную трехмерную модель, которая легко и гармонично передается в разработанные НТП «Трубопровод» известные расчетные комплексы СТАРТ, «Гидросистема», «Изоляция», а также в программы CPIPE, CAESAR II, ADL Pipe (посредством PCF-формата).

Трехмерная модель Model Studio CS, передаваемая в программу CPIPE

Трехмерная модель Model Studio CS, открытая в программе CPIPE

Расчет прочности трубопроводов

Model Studio CS Трубопроводы в рамках стандартного функционала предоставляет возможность передавать модель трубопровода и данные по нему в программу СТАРТ для проведения механических расчетов, и производить проверку на прочность и жесткость трубопровода в соответствии с действующими нормативными документами. Причем для сохранения модели в формате программы СТАРТ саму эту программу иметь в наличии необязательно. Интеграция является двухсторонней, что означает не только передачу расчетной схемы из Model Studio CS Трубопроводы, но и импорт данных из СТАРТ с внесенными изменениями по результатам расчеты. Например, пользователь по результатам расчета прочности меняет положение опоры в СТАРТ, импортирует расчетную схему в Model Studio CS Трубопроводы и соответственно меняется положение данной опоры в трехмерной модели.

Импорт данных расчетной схемы из СТАРТ в Model Studio CS Трубопроводы

Интеграция Model Studio CS и программы СТАРТ позволяет производить расчеты прочности и жесткости при статическом и циклическом нагружении трубопроводов различного назначения, имеющих произвольную конфигурацию в пространстве, а также толщин стенок труб и соединительных деталей на давление в соответствии со следующими стандартами:
  • пара и горячей воды — согласно нормам Госгортехнадзора Р Ф РД 10−249−98;
  • тепловых сетей — согласно ГОСТ Р 55596−2013
  • Ростехэкспертиза 10.001−2009 (документ выпущен в развитие РД 10−400−01);
  • технологических трубопроводов нефтеперерабатывающей, химической, нефтехимической, газовой и других смежных отраслей промышленности — согласно ГОСТ 32388–2013 (взамен РТМ 38.001−94 и СА 03−003−07)
  • магистральных газо- и нефтепроводов — согласно СНиП 2.05.06−85, СП 36.13330.2012.
А также:
  • назначенного ресурса технологических трубопроводов согласно ГОСТ 32388–2013 и тепловых сетей согласно ГОСТ Р 55596−2013;
  • Отбраковочных толщин труб и соединительных деталей (отводов, переходов, тройников, заглушек) технологических трубопроводов согласно требованиям ГОСТ 32388–2013.
Передача информации из трехмерной модели Model Studio CS в программу СТАРТ максимально упрощена и фактически сведена к одной кнопке. Нажав ее, достаточно выбрать один трубопровод или сеть трубопроводов (по необходимости), а затем указать папку для сохранения файла в формате СТАРТ. После открытия получившегося файла в программе СТАРТ все остальные действия по расчету производятся уже в расчетной программе.

Трехмерная модель Model Studio CS, открытая в программе СТАРТ

Гидравлические расчеты трубопроводов

Model Studio CS Трубопроводы легко и просто передает модель трубопровода и данные по нему в программу Гидросистема для проведения гидравлических и теплогидравлических расчетов. Чтобы сохранить файл с исходными данными для расчетов не нужно ничего, кроме Model Studio CS.

Интеграция Model Studio CS и программы Гидросистема позволяет создавать трехмерную модель технологических установок и производить следующие расчеты трубопроводов:
  • гидравлический расчет изотермического течения (без расчета изменения температуры продукта);
  • проектный расчет (выбор диаметров);
  • теплогидравлический расчет (с расчетом изменения температуры продукта и теплопотерь в окружающую среду).
Гидравлический и проектный расчет изотермического течения
В зависимости от заданных пользователем исходных данных (давлений в источниках и точках потребления, расходов и температуры продукта, его состава или свойств, схемы трубопровода с местными сопротивлениями) и выбранного вида расчета программа позволяет решать различные задачи:
  • подбор диаметров ветвей разветвленного трубопровода и его изотермический расчет при заданных начальных и конечных давлениях и расходах по ветвям (проектный расчет);
  • расчет пропускной способности трубопровода (распределения расходов по ветвям) по заданным начальным и конечным давлениям;
  • поверочный изотермический расчет трубопровода по заданным расходам и/или узловым давлениям (расчет падения давления);
  • разнообразные варианты и комбинации расчетов.

Теплогидравлический расчет
Теплогидравлический расчет позволяет производить не толькогидравлический, но и тепловой расчет трубопроводов. При этом могут быть заданы и учтены изменяющиеся по ходу трубопровода условия окружающей среды, материал стенки, расположение (на улице, в помещении, под землей в канале или в грунте, в туннеле), материал и толщина изоляции, материал покровного слоя. В программу включена база данных материалов тепловой изоляции (идентичная БД программы «Изоляция») и инструменты ее пополнения и коррекции пользователем.
Передача информации из трехмерной модели Model Studio CS в программу Гидросистема максимально упрощена и фактически сведена к одной кнопке. Нажав ее, достаточно выбрать один трубопровод или сеть трубопроводов (по необходимости), а затем указать папку для сохранения файла в формате, который «понимает» Гидросистема. После открытия полученного файла в Гидросистеме все остальные действия по расчету производятся уже в расчетной программе.
На иллюстрациях приведен пример передачи модели из Model Studio CS в программу Гидросистема, в которой был произведен гидравлический расчет.

Трехмерная модель Model Studio CS, передаваемая в программу Гидросистема

Трехмерная модель Model Studio CS Трубопроводы, открытая в программе Гидросистема

Учет геологической обстановки при проектировании

В Model Studio CS Трубопроводы предусмотрен функционал по интеграции проектируемых моделей и данных геологии импортированных из специализированного ПО. Интеграция происходит по средством передачи данных о геологических слоях проектируемого объекта в базу данных проекта Model Studio CS (CadLib Проект). Основные задачи, решаемые учетом геологической особенности, является построение траншей подземных сетей проектируемого объекта и автоматической генерацией ведомости объемов земляных работ с разбивкой общего объема разработки на отдельные грунты, генерация продольных профилей с геологическим разрезом, автоматическое разделение трубопроводов проектируемых сетей на надземные и подземные при формировании спецификации и ведомостей работ.
Для подключения геологической модели к чертежу Model Studio CS достаточно лишь выбрать на вкладке проекта в окне настройки источника земли требуемые слои геологии.
Построение траншеи происходит как в ручном режиме, когда пользователь сам указывает ключевые точки построения, так и в автоматическом, когда необходимо указать трубопровод и траншея будет размещена вдоль него. Специальные инструменты редактирования позволяют пользователю в любой момент вносить изменения (менять геометрию траншеи, указывать слои подсыпок и обсыпок и т.д.) в траншею, при этом значения объемов будут пересчитываться в реальном времени. Выгрузка ведомости объемов земляных работ может быть получена в любой момент времени в виде таблицы на лист чертежа или на лист в документ Excel.

Процесс получения ведомости объемов земляных работ автоматизирован

В дополнение к построению траншеи в Model Studio CS Трубопроводы присутствует возможность расположения на модели точечных котлованов и скважин, создание насыпей. По этим объектам так же выполняется расчет объема разработки земли.
Возможность автоматической генерации продольных профилей для разрабатываемых сетей позволяет значительно сократить время работы над проектом. Продольные профили строятся по одному или нескольким трубопроводам, выбранных пользователем.

Продольный профиль трубопровода, марка ТО

Продольный профиль трубопровода, марка ВК

В стандартную поставку Model Studio CS Трубопроводы уже включен набор настроенных шаблонов по основным маркам выпускаемых сетей. Гибкая системы настроек генерации продольных профилей позволяет менять существующие шаблоны под конкретные требования организации.

Автоматическая генерация чертежей планов, видов, разрезов и схем

Model Studio CS Трубопроводы располагает уникальными средствами документирования, которые обеспечивают автоматическое получение высококачественных чертежей.
Разработчики Model Studio CS Трубопроводы постарались сделать процесс документирования удобным, простым, не требующим специальных знаний, но в то же время позволяющим получать необходимую документацию быстро и качественно. В программе применен так называемый интеллектуальный метод документирования: пользователю обеспечена возможность контролировать процесс и при необходимости оперативно вносить изменения в проектные данные.
Математическое ядро Model Studio CS формирует на основе трехмерной модели чертежи высочайшего качества. Программа генерирует планы, виды и разрезы, в автоматическом режиме проставляя отметки уровня, выноски, позиционные обозначения и размеры.
Весь процесс получения чертежа весьма прост, понятен любому проектировщику и сводится к выполнению нескольких простых действий:
  • определить линию разреза, а также его глубину и высоту, то есть установить границы вида на модели;
  • указать место на чертеже, задать масштаб чертежа и выбрать из списка размеры и обозначения, подлежащие автоматической простановке.

Пример общего план здания насосной с автоматически проставленными отметками, выполненный в Model Studio CS

В результате мы получим достоверный чертеж, на котором будут проставлены размеры, выноски, отметки уровня и т.д., при этом все будет выполнено автоматически на основе трехмерной модели. В дополнение к правилам оформления, основанным на ГОСТ, пользователь может настроить собственные правила оформления разрезов, видов, планов и схем — для этого применяется Мастер оформления, который позволяет создавать, редактировать, импортировать и экспортировать профили простановки размеров, выносок, отметок уровня.

Для решения задач стандартизации получаемых чертежей в рамках организации, разработчиками Model Studio CS Трубопроводы реализован функционал так называемых преднастроенных проекций.

Перечень преднастроенных проекцией в Model Studio CS Трубопроводы

Преднастроенная проекция — это единый шаблон, в котором объединены настройки генерации чертежей и их оформления. Применение данного функционала сводит получения оформленного чертежа к двум действиям — выбору шаблона и указания места вставки результата на листе. В стандартную поставку уже включены 85 шаблонов для генерации преднастроенных проекций разделенные по основным маркам.

Пример плана системы отопления здания, полученный преднастроенной прекцией «ОВ-Отопление-План-Схема (М 100)»

Наряду с обычными чертежами планов, видов и разрезов Model Studio CS позволяет в автоматическом режиме генерировать изометрические монтажные чертежи с разбивкой на отдельные листы. Для генерации необходимо всего лишь выбрать один или несколько трубопроводов. Результатом работы будет набор чертежей, содержащий комплект изометрических схем всех выбранных трубопроводов. На сгенерированных схемах в автоматическом режиме проставляются размеры, отметки уровней, выноски и другие элементы оформления, а так же на каждом листе спецификация элементов и таблица длин труб.

Изометрический чертеж сгенерированный в Model Studio CS Трубопроводы

Гибкая система редактирования и настройки профилей генерации изометрических монтажных чертежей позволяет быстро и эффективно вносить изменения в существующие шаблоны и учитывать таким образом специфические требования к оформлению документации конкретной организации.
Для решения задач получения документации сантехнических специальностей (ОВ, ВК) Model Studio CS поддерживает автоматическую генерацию план-схем (трубопровод в линию) и аксонометрических схем с простановкой выносок, отметок уровня и других элементов оформления. Генерация схем может происходить как по всей модели, так и отдельно по каждой системе. Уникальной возможностью при генерации план-схемы по системе отопления является опция разнесения трубопроводов, расположенных в трехмерной модели друг над другом, на схеме на определённое расстояние, заданное в настройках.

Аксонометрическая схема системы отопления здания, полученная средствами Model Studio CS Трубопроводы

Все настройки, выполненные по умолчанию и включенные в стандартную поставку, могут быть изменены пользователем.

Автоматическое формирование спецификации и табличных документов

На основе разрабатываемой средствами Model Studio CS Трубопроводы трехмерной информационной модели генерируется полный комплект табличной документации — спецификации оборудования и материалов, заказные спецификации, экспликации оборудования, ведомости трубопроводных линий, отчет о коллизиях и другие. Генерация происходит полностью в автоматическом режиме, пользователю необходимо лишь выбрать требуемый шаблон и формат приложения, в которое будет выгружен финальный вариант. На данный момент поддерживается сохранение табличных документов в форматах MS Word, MS Excel, Rich Text Format (RTF) и непосредственно на чертеже в виде таблиц AutoCAD или nanoCAD.

Спецификация оборудования, изделий и материалов генерируется автоматически

Для удобства работы с моделью, подготовки и выгрузки табличных документов в Model Studio CS Трубопроводы предусмотрен специальный интерактивный инструмент Спецификатор. Спецификатор — это всегда доступное для просмотра специальное диалоговое окно, в котором в табличном виде заданной формы отображается состав текущей трехмерной модели (при необходимости пользователь может задать собственный вариант таблицы).

Объект, выбранный в спецификаторе Model Studio CS, немедленно подсвечивается на чертеже

Выбирая позицию в спецификаторе, автоматически выбираются объекты модели, которые соответствуют данной позиции, что делает редактирование атрибутивной информации в модели более удобным и эффективным. Часть параметров можно назначить в самом спецификаторе, например, поле позиции, которое заполняется пользователем вручную или автоматически по порядку.

Пример экспликации оборудования размещенной на лист чертежа

Ведомость трубопроводов автоматически формируется средствами Model Studio CS Трубопроводы
и позволяет уже на этапе освоения значительно ускорить выпуск документации и существенно сократить количество ошибок проектирования.

Ведомость трубопроводных линий в Model Studio CS Трубопроводы

Формирование ведомости объёмов работ в Model Studio CS Трубопроводы

Для решения задач получения ведомостей объемов работ средствами Model Studio CS Трубопроводы в базе данных изделий и материалов добавлены специальные типы объектов — «Работа» и «Список работ». Данные интеллектуальные элементы не имеют графики и могут быть только присвоены объектам 3D модели.

Использование работ для получения ведомости в Model Studio CS Трубопроводы

Таким образом ведомость работ собирается из подчиненных объектов, присвоенных элементам модели. Полученные таблицы могут быть выгружены в форматы MS Word, MS Excel, Rich Text Format (RTF) и непосредственно на чертеже в виде таблиц AutoCAD или nanoCAD. Чтобы сделать данную технологию еще более удобной, разработан ряд команд, которые позволяют удалять объекты работы из модели, заменяют содержимое работы при присвоении объекту, у которого она уже есть.

Для решения задача стандартизации проектных решений можно разрабатывать объекты базы данных изделий и материалов уже с заранее заготовленным и утверждённым набором работ. Таким образом задачи получения ведомости объемов работ будет сведена к вставке объектов в модель.

Пример ведомости работ выгруженной в Excel

Обмен заданиями с Model Studio CS Технологические схемы

Model Studio CS Трубопроводы может использовать данные из схем в качестве задания для создания 3D модели. Данные передаются в виде файла формата XML, который может быть сохранен в CADLib Проект или на внешнем диске. Предусмотрена возможность настройки процедуры формирования и обработки задания (перечень типов объектов, используемые параметры, критерии просмотра).

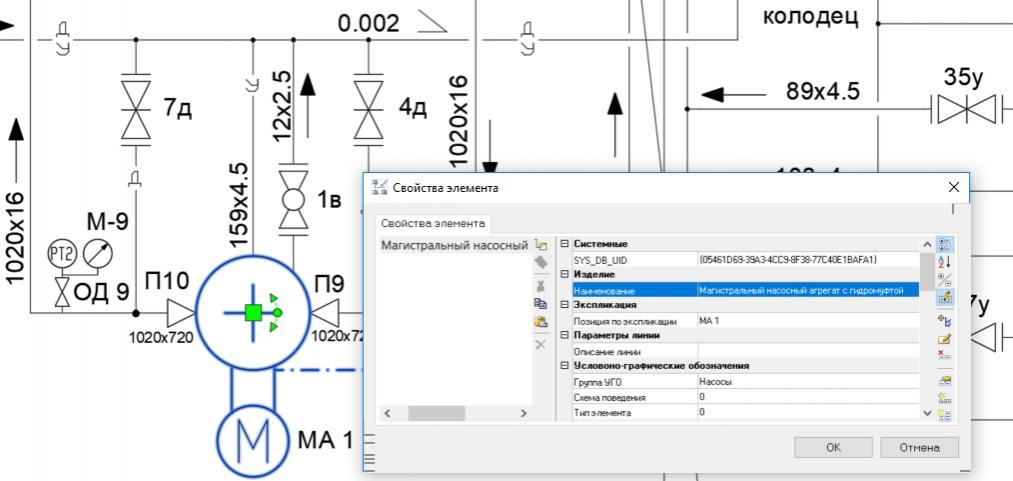

Технологическая схемы — исходные данные для формирования задания

Задание содержит информацию по объектам схемы (параметры оборудования, технологических линии, арматуры и т.д.). В результате обработки задания появляется возможность использовать данную информацию в качестве критериев для поиска оборудования и арматуры в БД Model Studio CS Трубопроводы, а также выполнять трассировку трубопроводов на основе данных по линиям.

Выполнение задания, переданного из Model Studio CS Технологические схемы

В программе предусмотрены специальные функции отслеживания корректности выполнения задания:
  • отслеживание привязок трассируемого трубопровода к штуцерам (узлам) оборудования, в соответствии с расположением линии на схеме.
  • проверка принадлежности арматуры к соответствующим технологическим линиям
  • отслеживание положения начальной или конечной точки трубопровода в случае, если он является ответвлением на схеме
Все данные по оборудованию, линиям и арматуре из задания наследуются соответствующими объектам 3D модели.

Работа в CADLib Проект

Трехмерные модели, чертежи и спецификации, создаваемые в Model Studio CS Трубопроводы полностью интегрированы в единую среду комплексного проектирования на основе технологии CADLib Проект. Совместная работа в единой базе данных проект позволяет свести к минимуму ошибки проектирования и повысить качество разрабатываемых моделей.
В любой момент разработки трехмерной модели пользователь имеет возможность подгружать в чертеж из базы данных проекта объекты смежников и принимать компоновочные решения, имея полную информацию по объекту проектирования. В случае обновления объектов смежных специальностей программа подскажет о наличии устаревших объектов и предложит их актуализировать.
В самом начале создания модели в Model Studio CS Трубопроводы, пользователь привязывает чертеж к проекту. В дальнейшем рабочий чертеж хранится в единой базе данных проект и по мере необходимости забирается на редактирование.

Использование технологии CADLib Проект при редактировании модели Model Studio CS Трубопровод
