nanoCAD BIM Вентиляция 22

nanoCAD BIM Вентиляция 22

nanoCAD BIM Вентиляция 22

Производитель - Нанософт разработка

Сделать заказ


ПО для автоматизированного проектирования и информационного моделирования систем вентиляции и кондиционирования



Программный комплекс nanoCAD BIM Вентиляция включает в себя профессиональные инструменты проектировщика ВиК. nanoCAD BIM Вентиляция позволяет создать модель любой степени детализации в зависимости от проектных задач, а также выпустить проектную и рабочую документацию в соответствии с требованиями российских норм и правил. nanoCAD BIM Вентиляция является загружаемым приложением для графической Платформы nanoCAD.

Область применения

Программный комплекс nanoCAD BIM Вентиляция предназначен для автоматизированного проектирования и информационного моделирования систем вентиляции и кондиционирования зданий и сооружений.

Программа основана на принципиально новом технологическом ядре, которое предоставляет возможность проектирования информационной модели объекта, многопользовательской работы, сохранения истории проектирования объекта, а также обеспечивает вариативность проектируемой модели.

Ядро системы

Платформа nanoCAD — российская универсальная САПР-платформа, содержащая все необходимые инструменты базового проектирования и выпуска чертежей.
Удобство и «дружественность» Платформы nanoCAD обеспечиваются принятыми традиционными методами работы и знакомым интерфейсом.
Мультивидовое представление модели

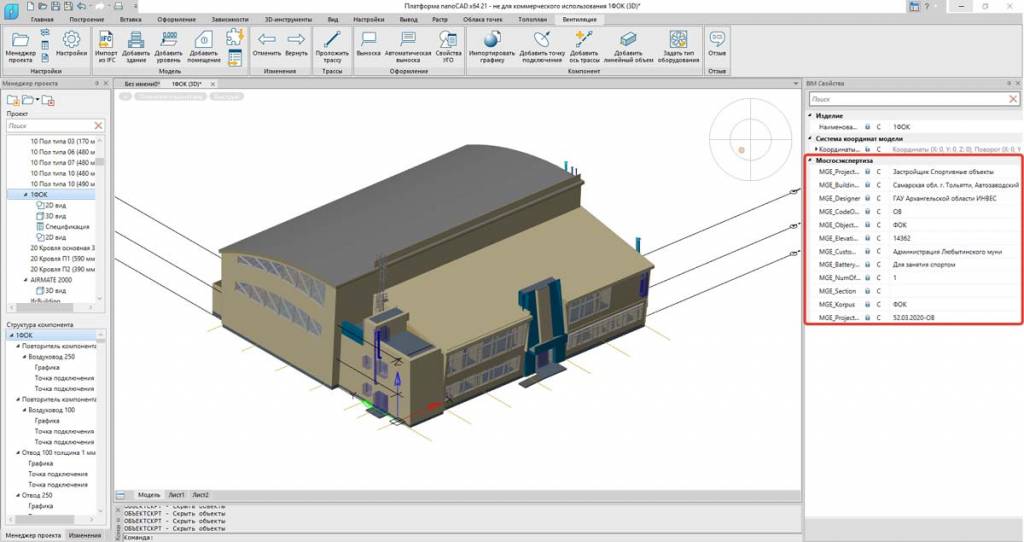

В nanoCAD BIM Вентиляция модель проекта хранится в единой базе данных, а все документы являются различными формами ее отображения. Формы отображения модели в nanoCAD BIM Вентиляция:
  • трехмерная – 3D-вид как всей модели, так и ее части;
  • двумерная – план расположения оборудования и прокладки трасс;
  • табличная – например, спецификация оборудования, изделий и материалов.
Важно отметить, что все формы отображения модели (виды) имеют двустороннюю связь с моделью. Таким образом, они не просто визуализируют актуальное состояние модели, но и позволяют редактировать ее.


Типовое проектирование

Программная архитектура nanoCAD BIM Вентиляция позволяет определять любые элементы как составные части других, то есть создавать вложенные элементы. Возможно создание сборок любого уровня вложенности. Применение этой технологии существенно ускоряет процесс проектирования: инженер может один раз проработать тот или иной узел, сохранить его как типовой и тиражировать в последующих проектах. Тиражируемым решением может быть не только узел крепления какого-либо оборудования, но и типовое здание или сооружение.


Показательным примером является такая важная часть гражданского проектирования, как моделирование типовых этажей. nanoCAD BIM Вентиляция позволяет создать типовой этаж и вставить в проект здания необходимое количество его экземпляров. Все изменения типового этажа автоматически применяются и в его экземплярах.


Многопользовательский режим


Функционал программы позволяет команде проектировщиков одновременно работать над единой моделью систем вентиляции и кондиционирования проектируемого объекта. В современных условиях, когда детализация проектов растет, а сроки проектирования неуклонно сокращаются, эту возможность сложно переоценить


Интеграция


nanoCAD BIM Вентиляция в полной мере реализует основной принцип OpenBIM: построение единой информационной модели набором специализированных инструментов. Благодаря поддержке экспорта в обменные файлы стандарта IFC, информационные модели систем вентиляции и кондиционирования без каких-либо затруднений вливаются в общую информационную модель проектируемого объекта, реализуемую на любой BIM-платформе.


Уникальные возможности nanoCAD BIM Вентиляция


Оформление по российским стандартам


nanoCAD BIM Вентиляция позволяет выпустить проектную и рабочую документацию в соответствии с требованиями российских норм и правил.


3D-модель любой степени детализации


В nanoCAD BIM Вентиляция пользователь может создать модель любой степени детализации в зависимости от проектных задач и требований заказчика.


Пользовательские параметры


Функционал программы позволят инженеру создавать дополнительные свойства и присваивать их оборудованию.

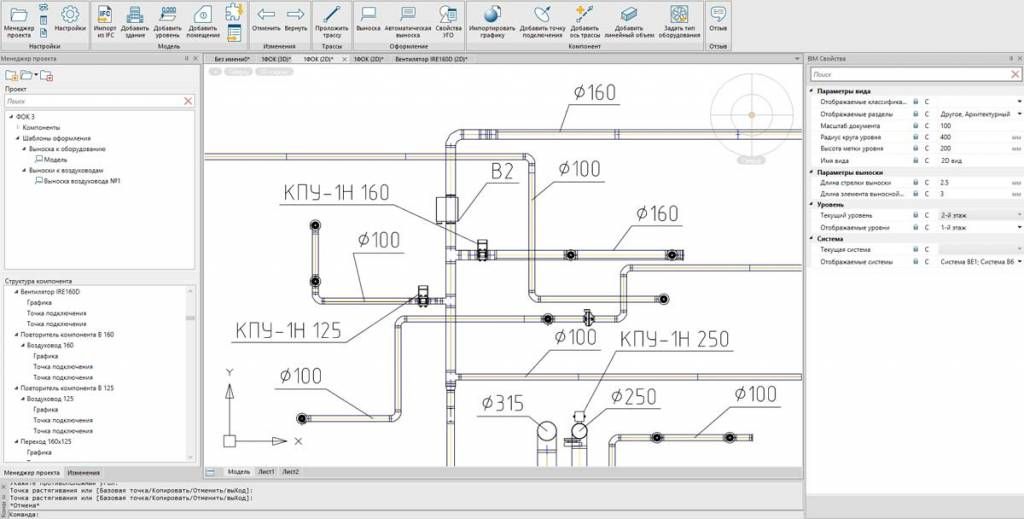

Удобная прокладка воздуховодов


При прокладке трасс, программа автоматически подбирает и размещает отводы, тройники, переходы и другие объекты, что значительно сокращает время наполнения информационной модели.

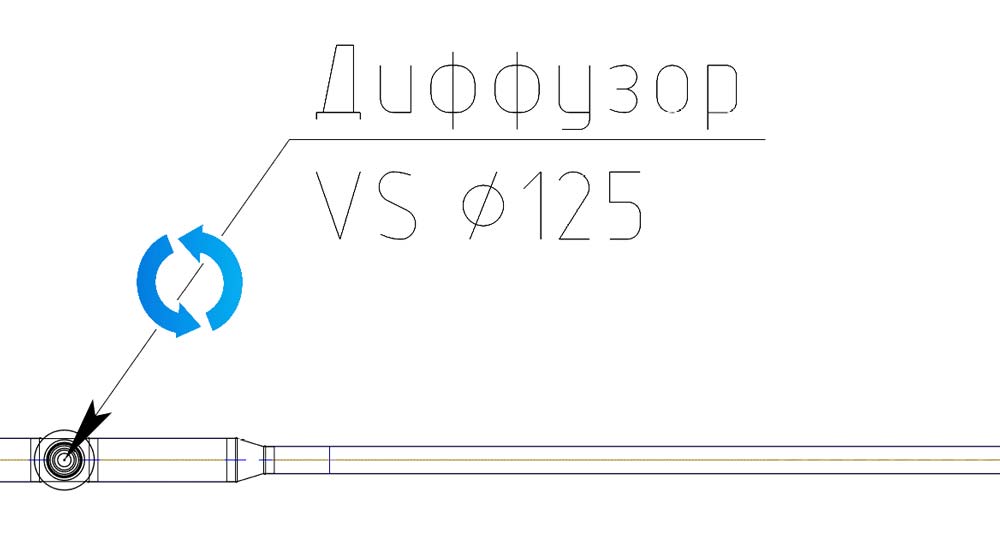

Автоматическое формирование выносок


Пользователь имеет возможность указать, какие данные нужно отображать в выноске и программа будет их «подхватывать» из объектов. Все изменения, происходящие в объектах, автоматически применяются и в выноске.


Принадлежность элементов к уровням


В nanoCAD BIM Вентиляция реализован удобный механизм распределения элементов модели по уровням (этажам). Принадлежность к уровню (этажу) можно переопределить в любой момент на странице свойств элемента.


Новые возможности nanoCAD BIM Вентиляция 22

Поддержка новой Платформы nanoCAD 22


nanoCAD BIM Вентиляция 22 устанавливается на Платформу nanoCAD версии 22.

Удаление объектов из структуры компонента


Новая версия предоставляет возможность удалять элементы модели в области Структура компонента.

Копирование компонента


В контекстное меню компонента добавлена команда Копировать компонент.

Прямоугольные воздуховоды
В базу оборудования добавлены прямоугольные воздуховоды и соединительные элементы к ним.

Новые команды
В ленту и на панель инструментов добавлены команды Создать новый компонентСоздать новый компонент по шаблону и Справка.

Подстройка УГО под габариты воздуховода
Появилась возможность подстраивать УГО арматуры под габариты воздуховода.
