Производитель - CSoft Development

Сделать заказ


Программный продукт для расширения возможностей Autodesk Revit при проектировании объектов в части силового электрооборудования



RChain CS Электрика — это приложение для расширения возможностей Autodesk Revit при проектировании промышленных и гражданских объектов в части силового электрооборудования (комплект марки ЭМ), внутреннего электроосвещения (комплект марки ЭО), молниезащиты и заземления (комплект марки ЭГ), пожарной сигнализации (комплект марки ПС).
RChain CS Электрика позволяет автоматически расставить в помещении светильники, в автоматическом режиме сформировать однолинейные схемы, рассчитать и построить зоны молниезащиты, автоматически расставить дымовые и тепловые пожарные извещатели, произвести расчет электрических нагрузок, обустройство заземляющего устройства.

Программа RChain CS Электрика позволяет решить следующие задачи:


Светотехнические расчеты
  • автоматическая расстановка светильников на основании расчета освещенности по методу коэффициента использования
  • автоматическая расставка осветительных приборов с вложенными семействами в качестве источников света
  • расчет освещенности в пространстве точечным методом
  • вывод расчетных значений в параметры пространства и светотехнический отчет, а также отображением изолюкс на плане


Формирование однолинейной схемы щитов

  • генерация графической и табличной формы однолинейной (принципиальной) схемы сети по ГОСТ 21.613-2014
  • автоматическое обновление параметров и структуры

Расчет и постройка зоны молниезащиты

  • расстановка молниеприемников
  • расчет и построение зон молниезащиты стержневых и тросовых молниеотводов по СО 153-34.21.122-2003 и по РД 34.21.122-87
  • вывод информации о молниеприемниках и защитных зонах в соответствующие спецификации

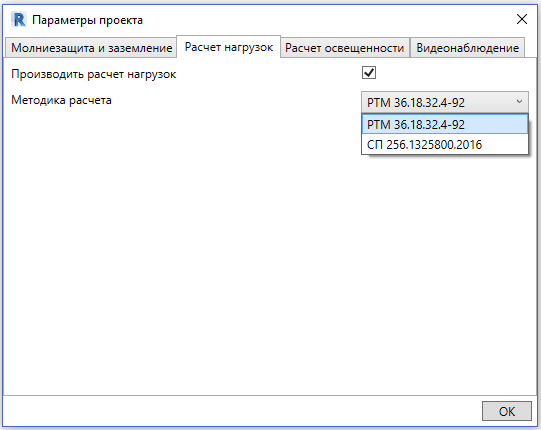

Расчет электрических нагрузок

  • расчет электрических нагрузок двумя методиками:
    • РТМ 36.18.32.4-92 (методика, предназначенная для промышленных объектов)
    • СП 256.1325800.2016 (методика, предназначенная для гражданских объектов)


Обустройство заземляющего устройства

  • проектирование и расчет сопротивления искусственных заземлителей
  • вывод расчетной информации о заземлителях в соответствующие ведомости


Расстановка пожарных извещателей

  • автоматическая расстановка пожарных извещателей по СП 5.13130.2009 учётом:
    • расстояний от извещателей до стены и между извещателями (СП 5.13130.2009 таблицы 13.3 и 13.5)
    • наличия систем пожаротушения и дымоудаления (СП 5.13130.2009 п. 14.1)
    • расстояний до осветительных приборов и воздухозаборников (СП 5.13130.2009 п. 13.3.6)

Расчёт уровня звука оповещателей

  • расчет уровня звука оповещателей:
    • в контрольной точке
    • на расстоянии 3 м
    • суммарного уровня звукового сигнала от всех оповещателей
  • вывод расчетной и нормативной информации об оповещателях


Расчет углов и зон обзора камер системы видеонаблюдения

  • расчет углов и зон обзора для видеокамер
  • построение зон видеонаблюдения
  • вывод расчетной информации в отчетную таблицу


Области применения


Машиностроение и производство:
  • Черчение и базовые продукты,
  • Конструирование оборудования, машин и агрегатов,
  • Конструирование электронного оборудования и электротехнических систем,
  • Инженерный анализ,
  • Подготовка и управление производством,
  • Управление станками с ЧПУ.

Промышленное и гражданское строительство:
  • Черчение и базовые продукты,
  • Инженерные расчеты,
  • Архитектурно-строительные решения,
  • Изыскания, генплан, транспорт, магистральные трубопроводы,
  • Обработка данных изысканий и наземного лазерного сканирования,
  • Монтажно-технологические решения,
  • Электротехнические решения,
  • Системы контроля и автоматики,
  • Городские и внутриплощадочные сети,
  • Внутренние инженерные системы,
  • Проектно-сметное обеспечение,
  • Организация строительства и производство работ.

Делопроизводство и электронный документооборот:
  • Электронный архив и инженерный документооборот,
  • Обработка сканированных документов,
  • Нормативно-справочные системы,
  • Проектно-сметное обеспечение.

Геоинформационные и мониторинговые системы:
  • Инструментальные ГИС,
  • Системы публикации данных,
  • Средства хранения.
Управление объектами недвижимости и ГИС:
  • Управление объектами недвижимости,
  • Техническая инвентаризация,
  • Информационные модели промышленных предприятий.

Графика и дизайн:
  • Web-дизайн,
  • Графические редакторы,
  • Работа с PDF-файлами,
  • Разработка ПО,
  • Цифровое фото.

Визуализация и анимация.

Мультимедиа:
  • Аудиоредакторы,
  • Видеоредакторы,
  • Другие утилиты.
Защита информации.

Платформа: Autodesk Revit 2016, 2017, 2018, 2019


Что нового в RChain CS Электрика 2018


Расчет освещенности точечным методом

В программном расширении RChain CS Электрика реализована возможность расчета освещенности в пространстве точечным методом с выводом расчетных значений в параметры пространства и светотехнический отчет, а также отображением изолюкс на плане.


В расчете может учитываться как полная комбинация света (прямой + отраженный), так и только прямой свет. Расчет учитывает геометрию пространства (стены, пол, потолок).


Уровень звука оповещателей

В программном расширении RChain CS Электрика реализована возможность расчета уровня звука оповещателей в контрольной точке или любой другой точке пространства, а также вывода расчетной и нормативной информации об оповещателях.


Программное расширение рассчитает суммарный уровень звукового сигнала от всех оповещателей, находящихся в выбранном пространстве.


В программном расширении RChain CS Электрика реализована возможность вывода результатов расчетов уровня звука оповещателей в помещениях проекта. Команда «Спецификация оповещателей» создает новую ведомость или открывает уже существующую. Ведомость позволяет задавать свойства помещений и пожарных оповещателей.


Видеонаблюдение

В программном расширении RChain CS Электрика реализована возможность расчета и построения зон видеонаблюдения для видеокамер.


Программа позволяет производить расчет углов и зон обзора для камер системы видеонаблюдения. Результаты расчета будут сведены в отчетную таблицу, в которой будут отображены не только параметры установленных камер, но и расчет дистанций обнаружения, распознавания и идентификации.

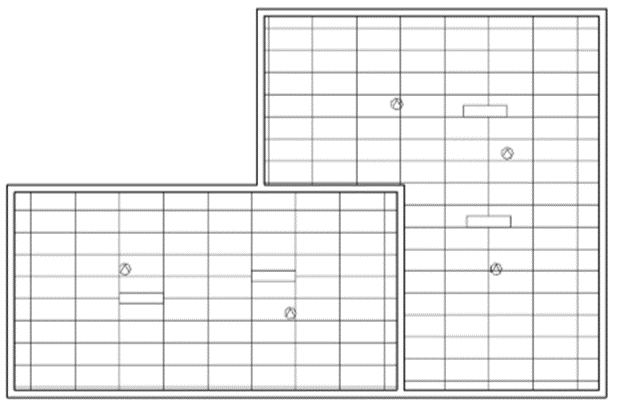

Расстановка пожарных извещателей

В новой версии RChain CS Электрика при расстановке пожарных извещателей по помещениям учитывается:

  • расстояние от извещателей до стены и между извещателями (СП 5.13130.2009 таблицы 13.3 и 13.5)
  • расстояние до осветительных приборов и воздухозаборников (СП 5.13130.2009 п. 13.3.6)


Поддержка платформы Autodesk Revit 2019

В RChain CS Электрика 18 добавлена поддержка платформы Autodesk Revit 2019. Текущая версия RChain CS Электрика поддерживает версии Autodesk Revit 2016/2017/2018/2019.
