nanoCAD GeoniCS 25
![]() |
|
nanoCAD GeoniCS 25 представляет собой комплекс, состоящий из следующих модулей:
- Модуль «Топоплан» — ядро программного комплекса, решает задачи создания, редактирования и анализа цифровых моделей рельефа и, благодаря наличию встроенной библиотеки условных знаков, создает топографические планы.
- Модуль «Генплан» используется при проектировании промышленных объектов различного назначения, а также объектов гражданского строительства. Модуль обеспечивает полное соответствие требованиям ГОСТ 21.508−93 «Правила выполнения рабочей документации генеральных планов предприятий, сооружений и жилищно-гражданских объектов».
- Модуль «Сети» позволяет проектировать внешние внутриплощадочные инженерные коммуникации, в автоматическом режиме получать продольный профиль сети и оформлять необходимые выходные документы.
- Модуль «Трассы» является ядром, на основе которого создается система проектирования конкретных видов линейно-протяженных объектов.
- Модуль «Сечения» дополняет модуль «Трассы» и предназначен для создания существующих поперечных профилей на основании осевой линии и цифровой модели рельефа, подготовленных в модулях «Топоплан» и «Трассы».
- Модуль «Геомодель» автоматизирует процесс подготовки графических отчетных документов инженерно-геологических изысканий (инженерно-геологические разрезы и колонки).
Основные задачи, решаемые программой:
- создание топографических планов;
- подготовка и создание генеральных планов предприятий, сооружений и жилищно-гражданских объектов;
- выполнение расчетов, связанных с объемами земляных масс;
- проектирование внешних внутриплощадочных инженерных коммуникаций подземного и наземного типа;
- проектирование линейно-протяженных объектов с подготовкой плана, профиля и поперечных сечений;
- формирование выходных данных информационной модели поверхности и инженерных коммуникаций (BIM);
- формирование проектной документации.
Модуль «Топоплан»
Топографические карты и модели рельефа создаются в модуле «Топоплан» по трем основным источникам данных:
- архивные картматериалы на твердом носителе. Эти материалы сканируются, а затем полученные растровые изображения корректируются и вставляются в чертеж *.dwg в реальных изыскательских координатах. Соответствующие топознаки отрисовываются в режиме «сколки»;
- данные полевых топографо-геодезических наблюдений, которые можно импортировать из RGD-файла (обменный формат программы GeoniCS Изыскания) или из текстового файла ведомости координат и отметок. Соответствующие топознаки отрисовываются в режиме «сколки» или «замены», если в программе GeoniCS Изыскания закодированы линейные объекты;
- топологические данные различных ГИС-систем, представляющие описание точечных, линейных и площадных объектов, которые можно импортировать через DXF-файл. Соответствующие топознаки отрисовываются в режиме «замены».

Условные знаки: точечные, линейные, площадные
Раздел «Рельеф» предназначен для ведения базы точек съемки проекта и создания трехмерных моделей рельефа или других поверхностей, их отображения и анализа.
Все точки съемки (импортированные из файла или созданные при оцифровке) попадают в базу данных проекта nanoCAD GeoniCS, где их можно просматривать, редактировать и группировать. Существует возможность вставлять точки из базы в чертеж или экспортировать в текстовый файл.

Список геоточек
Трехмерная модель рельефа обычно строится с применением примитивов, полученных на этапе создания топоплана, но могут использоваться и другие источники информации: текстовые файлы, полученные из программы GeoniCS Изыскания, комплекса CREDO и других программ, а также ранее созданные чертежи *.dwg, включающие 3D-полилинии и 3D-грани, горизонтали (отрисованные или полученные при векторизации средствами программ RasterDesk и Spotlight), точки с отметкой по Z, блоки с атрибутами и многие другие.
Помимо точек с отметками, при построении модели используется неограниченное количество структурных линий (3D-полилиний), горизонталей (двумерных полилиний с отметками), линий подпорных стенок, линий внешних и внутренних границ модели — это обеспечивает корректность формируемой модели. Проконтролировать правильность построения модели можно с помощью ее трехмерной визуализации или при просмотре сечений по произвольной линии.

Трехмерная визуализация модели рельефа

Сечение поверхности
Средства редактирования и отображения модели рельефа обладают рядом уникальных возможностей:
- автоматическое создание виртуальных горизонталей при редактировании модели (переброс ребер, изменение отметки и перемещение узла, вставка и удаление точек и граней) позволяет «на лету» проверять правильность внесенных изменений;
- локальная реструктуризация построенной поверхности с помощью структурных линий различных типов позволяет эффективно управлять триангуляцией: можно «проложить» структурные линии по уже построенной триангуляции, что очень удобно при моделировании техногенных элементов рельефа;
- построение горизонталей различной степени сглаженности и простановка на них надписей и бергштрихов. Конечная цель модуля «Топоплан» — картированные цифровые модели местности, которые могут использоваться и в топографии, и в ГИС, и при проектировании.

Топографический план
Модуль «Генплан»
Модуль для проектирования генеральных планов и вертикальной планировки объектов промышленного назначения, городской застройки и специальных объектов. Получаемые с помощью пакета чертежи полностью соответствуют требованиям ГОСТ 21.508−93 «Правила выполнения рабочей документации генеральных планов предприятий, сооружений и жилищно-гражданских объектов».
Разбивочный план (горизонтальная планировка)
Функции этого раздела позволяют быстро, гибко и точно по стандартам отрисовать строительную или геодезическую сетку, проектные контуры, нанести на генплан здания и сооружения, лестницы и ограждения, а также проставить необходимые координаты и размеры. При этом экспликация зданий, ведомости дорожек и площадок формируются автоматически.

Горизонтальная планировка
Организация рельефа (вертикальная планировка и картограмма земляных масс)
Функции этого раздела позволяют расставлять опорные точки планировки на осях проездов, внутри кварталов и в углах отмостки, а также в других характерных точках проектируемой площадки. По опорным точкам проставляются стрелки уклоноуказателей с автоматическим пересчетом значений.
Понятный инженеру интерфейс позволяет легко и наглядно производить моделирование будущего «красного» (проектного) рельефа, редактируя получившуюся «опорную сеть». При редактировании этой сети программа автоматически пересчитывает все связанные с редактируемой точкой отметки и уклоноуказатели.
Модуль «Генплан» предусматривает гибкое сочетание метода опорных точек и метода «красных» горизонталей при построении проектного рельефа: модель может быть построена как по опорным точкам и структурным линиям, так и по опорным горизонталям. Для более подробной проработки «красного» рельефа проектируемая поверхность может быть отредактирована, в том числе с помощью перемещения опорных («красных») горизонталей.
nanoCAD GeoniCS 22 точно рассчитывает картограммы земляных масс и оформляет чертеж по российским стандартам.

Вертикальная планировка

Картограмма
Благоустройство и озеленение
Функции этого раздела позволяют озеленить и благоустроить проектируемую площадку: «посадить» деревья и кустарники, разместить малые архитектурные формы.
Поддерживается отрисовка одиночной, аллейной и площадной посадки деревьев и кустарников, а также различных малых архитектурных форм в соответствии с принятыми стандартными обозначениями на генпланах. Так как эти объекты являются трехмерными, проектировщик может наглядно видеть результат. Кроме того, в nanoCAD GeoniCS есть такие функции, как моделирование роста деревьев и кустарников, автоматическое «поднятие» на трехмерный рельеф деревьев, кустарников, любых малых архитектурных форм, урн, скамеек, столиков и т.д.
Ведомости элементов озеленения и малых архитектурных форм формируются автоматически и вставляются в чертеж.

Благоустройство
Модуль «Сети»
Модуль «Сети» автоматизирует трассировку инженерных коммуникаций в плане и получение продольного профиля по сети. Модуль оснащен средствами создания сводного плана инженерных сетей, что позволяет легко и быстро выполнить разводку и совмещение инженерных сетей на проектируемой площадке, оформить подписи, а также проставить все необходимые размеры и координаты.
Реализованы встроенные средства контроля нормативных расстояний между инженерными сетями, а таблицу нормативных расстояний можно редактировать и дополнять. Модуль позволяет проектировать внешние инженерные сети и оформлять необходимые выходные документы, а также строить точные 3D-модели существующих сетей.
Инженерные коммуникации представлены в виде специального трехмерного объекта («Геон»), а для построения сетей предусмотрен объект «Сеть». Широкий спектр режимов трассировки сети (замена или накладка на объекты, прокладка на заданном расстоянии от объекта с учетом нормативных расстояний), а также удобный редактор профиля делают процесс создания сети быстрым и простым. При этом для уже существующих сетей автоматически строятся продольные профили и таблицы колодцев.
Редактирование параметров сети:
В таблицах колодцев можно легко редактировать их структуру, включая деталировку колодцев водопровода и таблицы спецификации оборудования, выбор значений параметров из базы нормативно-справочной информации, автоматический и ручной сбор точек пересечения, расстановку и редактирование футляров.
Дополнительные возможности:
Реализованы встроенные средства контроля нормативных расстояний между инженерными сетями, а таблицу нормативных расстояний можно редактировать и дополнять. Модуль позволяет проектировать внешние инженерные сети и оформлять необходимые выходные документы, а также строить точные 3D-модели существующих сетей.
Инженерные коммуникации представлены в виде специального трехмерного объекта («Геон»), а для построения сетей предусмотрен объект «Сеть». Широкий спектр режимов трассировки сети (замена или накладка на объекты, прокладка на заданном расстоянии от объекта с учетом нормативных расстояний), а также удобный редактор профиля делают процесс создания сети быстрым и простым. При этом для уже существующих сетей автоматически строятся продольные профили и таблицы колодцев.

Трассировка инженерных коммуникаций
Редактирование параметров сети:
- параметры вершин;
- параметры труб;
- пересекаемые коммуникации;
- футляры.
В таблицах колодцев можно легко редактировать их структуру, включая деталировку колодцев водопровода и таблицы спецификации оборудования, выбор значений параметров из базы нормативно-справочной информации, автоматический и ручной сбор точек пересечения, расстановку и редактирование футляров.
Дополнительные возможности:
- экспорт свойств сети в MS Excel;
- экспорт инженерных коммуникаций в формат IFC;
- проверка нормативных расстояний в плане.

Редактирование параметров сети

Таблицы колодцев
Модуль «Трассы»
Модуль «Трассы» является ядром, на основе которого создается система проектирования конкретных видов линейно-протяженных объектов. Модуль состоит из трех разделов:
В разделе «План» собраны базовые операции проектирования и редактирования профиля, включая ввод и мониторинг ограничений, а также оформление профиля. Поддерживаются различные режимы создания профиля: отрисовка вручную, ввод из текстового файла, создание по 3D-полилинии, из отрисованных отрезков или полилинии, создание по поверхности, трассе и т.д.
В nanoCAD GeoniCS имеются мощные инструменты редактирования профилей: табличный редактор, редактор элементов и редактор пикетажных данных, то есть семантики различных типов, привязанной к пикетам или диапазонам пикетов. Программа поддерживает свойства и стили профиля, свойства и стили окна профиля, стили подписей профиля и окна профиля. Стили профиля используются для управления двумерным и трехмерным изображением профиля, а стили окна профиля — для управления как форматом графического отображения профиля, так и его заголовком и подписями координатных осей. Стили всех объектов и сами объекты (профили, окна профилей) доступны в Проводнике чертежа (на вкладках Установки и Геоны).
Трассы хранятся в проекте и при необходимости легко отображаются и редактируются в чертеже, включая поддержку рубленых (резаных) пикетов. nanoCAD GeoniCS также поддерживает редактирование с блокировками, то есть позволяет заблокировать определенные характеристики набора элементов или подключить к трассе таблицу ограничений, что влияет на поведение трассы при редактировании. В процессе редактирования оформление трассы динамически обновляется.
Модуль «Трассы» является ядром, на основе которого создается система проектирования конкретных видов линейно-протяженных объектов. Модуль состоит из трех разделов:
- создание геометрических элементов;
- работа с планом (трассами, горизонтальными осями);
- продольный профиль.
В разделе «План» собраны базовые операции проектирования и редактирования профиля, включая ввод и мониторинг ограничений, а также оформление профиля. Поддерживаются различные режимы создания профиля: отрисовка вручную, ввод из текстового файла, создание по 3D-полилинии, из отрисованных отрезков или полилинии, создание по поверхности, трассе и т.д.
В nanoCAD GeoniCS имеются мощные инструменты редактирования профилей: табличный редактор, редактор элементов и редактор пикетажных данных, то есть семантики различных типов, привязанной к пикетам или диапазонам пикетов. Программа поддерживает свойства и стили профиля, свойства и стили окна профиля, стили подписей профиля и окна профиля. Стили профиля используются для управления двумерным и трехмерным изображением профиля, а стили окна профиля — для управления как форматом графического отображения профиля, так и его заголовком и подписями координатных осей. Стили всех объектов и сами объекты (профили, окна профилей) доступны в Проводнике чертежа (на вкладках Установки и Геоны).
Трассы хранятся в проекте и при необходимости легко отображаются и редактируются в чертеже, включая поддержку рубленых (резаных) пикетов. nanoCAD GeoniCS также поддерживает редактирование с блокировками, то есть позволяет заблокировать определенные характеристики набора элементов или подключить к трассе таблицу ограничений, что влияет на поведение трассы при редактировании. В процессе редактирования оформление трассы динамически обновляется.

План трассы
К отдельным пикетам или диапазонам пикетов пользователь может приписать различную семантическую информацию. Для сохранения типовых решений используется библиотека шаблонов.

Библиотека шаблонов трасс
В разделе «Профиль» собраны базовые операции проектирования и редактирования профиля, включая ввод и мониторинг ограничений, а также оформление профиля. Поддерживаются различные режимы создания профиля: отрисовка вручную, ввод из текстового файла, создание по 3D-полилинии, из отрисованных отрезков или полилинии, создание по поверхности, трассе и т.д.
Для профилей и окон профиля можно использовать несколько типов подписей. Система поддерживает подписи профиля, подписи окна профиля (в том числе возможность ручного подписывания пересекающих коммуникаций). Можно вручную добавлять подписи к отдельным точкам на линии профиля или в других местах сетки — например, пикет и отметку точки или выбранные данные относительно двух точек, такие как разность высот (рабочая отметка) и расстояние между ними.
К служебным функциям относятся экспорт данных профиля, создание 3D-модели трассы, рисование по профилю с помощью прозрачных команд, измерения по окну профиля и оформление длинных профилей (с помощью сбросов).

Продольный профиль
Модуль «Сечения»
Дополняет модуль «Трассы» и предназначен для создания существующих поперечных профилей на основании осевой линии и цифровой модели рельефа, подготовленных в модулях «Топоплан» и «Трассы». Поддерживаются различные способы построения: по пикету на плане или продольном профиле, по пользовательским точкам, по полилинии или по диапазону пикетов.

По «черным» поперечным профилям посредством специального шаблона «Конструкции» проектируются очертания линейного объекта — например, дороги. Шаблон может быть как статическим и отрисовываться с заданными параметрами, так и динамическим благодаря специальным элементам, которые учитывают заданные целевые объекты в плане и профиле. В состав nanoCAD GeoniCS включена пополняемая библиотека элементов конструкций, которая позволяет создавать различные шаблоны с постоянными и переменными параметрами. Наиболее сложные и часто используемые конструкции после создания можно сохранять в библиотеке для будущих проектов.

Библиотека конструкций
В программе на основании проектного очертания можно определять объемы земляных работ и материалов. Для этого используются поверхности и специальные фигуры, заданные в элементах конструкций.

Настройка создания таблиц объемов работ
На выходе модуль «Сечения» позволяет оформлять не только плоские чертежи для печати, но и цифровую модель проектной поверхности. Эту поверхность можно использовать для решения других задач в смежных отделах или передать в специальные программы для визуализации.

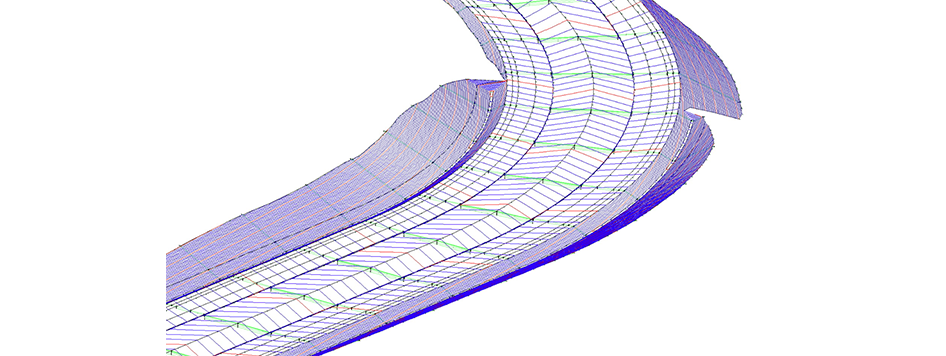

Трехмерная визуализация трассы с отрисовкой горизонталей
Модуль «Геомодель»
Модуль «Геомодель» автоматизирует подготовку графических отчетов по инженерно-геологическим изысканиям (инженерно-геологические разрезы и колонки). Интеграция с Excel позволяет быстро и удобно вводить исходные данные, а также формировать отчетные документы в формате XLS. Использование Платформы nanoCAD намного упрощает процесс редактирования графики в nanoCAD GeoniCS, а применение формата *.dwg обеспечивает эффективное хранение и передачу данных. В модуле «Геомодель» создается объект «Площадка», который хранит в себе все данные по выработке, ИГЭ, линии разрезов, данные о водоносных горизонтах и общие сведения.

Условные обозначения для ИГЭ
Инженерно-геологические разрезы строятся автоматически с возможностью их дальнейшего редактирования с помощью редактора разреза. Оформление разреза и вид подписей настраиваются с помощью стилей отображения. Инженерно-геологические колонки строятся автоматически, а шаблоны оформления гибко настраиваются. Классификаторы грунтов и классификатор геоиндексов позволяют задавать любое количество разновидностей грунтов и геоиндексов.

Инженерно-геологический разрез
Что нового в nanoCAD GeoniCS 25
Работа на Платформе nanoCAD 25.
Общие
- Реализовано отображение семантики в менеджере свойств.
- Реализовано отображение объектных данных в менеджере свойств, которые можно группировать в группы.
- Реализована возможность суммировать свойства в общие свойства (например, длина, площадь) для выбранных объектов разных типов.
- При открытии чертежа из открытого проекта в командной строке отображается информация, благодаря которой можно узнать в какой версии были созданы чертёж и проект.
«Топоплан»
- Исправлена ошибка при вызове диалога выбора штриховки в редакторе площадных топознаков.
- Исправлен расчет 3D–площади поверхности.
- Исправлена ошибка построения горизонталей, которая возникала в случаях, когда точки горизонтали получали неправильные координаты.
- Исправлен относительный путь к файлу точек в проекте: возможность переноса (копирования) и переименования проекта, переименования поверхности.
«Генплан»
- Для красных опорных точек реализована дополнительная опция отрисовки - прямоугольники; подписи отображаются всегда правильно, выноска не пересекает текст, компоненты и выноски можно перемешать и возвращать в исходное состояние.
«Сети»
- Добавлено резервное копирование файла сетей nets.bin.
При открытии, если обнаружена ошибка, будет последовательно выведено 2 сообщения.Первое – об ошибке открытия и о передаче файла.Второе – о результатах открытия резервной копии (успешно или проблема).
В каждом проекте создается 2 резервные копии файла nets.bin:
1) nets.bin.backup - при сохранении проекта/чертежа.2) nets.bin.onload.backup - при успешном открытии проекта.
При сохранении проекта/чертежа (информация последовательно сохраняется в nets.bin и в резервную копию nets.bin.backup). Резервное копирование выполняется и при автоматическом сохранении чертежа.При успешной загрузке проекта тоже создается резервная копия файла сетей. Она НЕ загружается автоматически . Если возникнет необходимость, можно будет из нее восстановить (переименовать в nets.bin).
- Добавлена возможность редактировать имя сети (из проводника проекта, свойства сети из чертежа).
- Реализовано , что при обновлении проекта через Проводник проекта также обновляются сети.
- Исправлена логика обновления зависимых значений при редактировании пользователем типа/размера трубы участка сети.
- Обновлены таблицы самотечных сетей. Колонки по конструкциям колодцев формируются динамически по тем структурным элементам, которые входят в структуру колодцев сети.
- Добавлено контекстное меню на вкладках палетки свойств объектов сети. Через контекстное меню возможно закрытие вкладки и перемещение выше/ниже.
«Трассы»
- Подпись Точка на трассе можно выбрать и сместить по трассе с помощью ручек.
- Исправлено падение при редактировании подписей профиля.
- Исправлено падение в командах, которые требуют выбора профиля по плану трассы.
- Доработан конвертер БД проектов в обе стороны: между Access <-> SQLite ; при конвертировании проекта добавлена проверка, чтобы проект не был открыт.
- Добавлена справка по работе с конвертером.
