Производитель - CSoft Development

Сделать заказ


ПО предназначено для трехмерной компоновки кабельных конструкций любой сложности, трехмерной раскладки кабелей различных типов и различного назначения



Программа Model Studio CS Кабельное хозяйство предназначена для трехмерной компоновки кабельных конструкций любой сложности, трехмерной раскладки кабелей различных типов и различного назначения в соответствии с требованиями ПУЭ-7 относительно кабельной раскладки.

Программный комплекс Model Studio CS Кабельное хозяйство позволяет проектировать раскладку кабелей внутри помещений, по открытым территориям, на эстакадах, в траншеях, использовать любые кабельные конструкции, сформировать и выпустить кабельный журнал, спецификацию на оборудование, кабели и кабельные конструкции, ведомости объемов работ. Комплекс включен в общую технологию проектирования, реализованную в линейке программных продуктов Model Studio CS.

Важнейшие задачи, решаемые этим программным продуктом:
  • конструирование и компоновка кабельных конструкций любой сложности в трехмерном пространстве;
  • раскладка кабелей в соответствии с требованиями ПУЭ-7, учет резервирования, напряжения, назначения, типа кабелей, диаметра изгиба и т.д.;
  • получение оформленных планов, разрезов и сечений на кабельные конструкции;
  • формирование и выпуск полного комплекта табличной документации по кабельной раскладке — с рамками, штампами, эмблемами и т.п. (в форматах MS Word, MS Excel, AutoCAD/nanoCAD);
  • интеграция с CADLib Модель и Архив — программным комплексом для информационной поддержки процессов строительства и эксплуатации промышленных объектов.

База данных


База данных программы Model Studio CS Кабельное хозяйство включает в себя информацию по специализированному оборудованию, изделиям и материалам, применяемым для выполнения трехмерной модели кабельной раскладки. Данные об объектах базы хранятся в CADLib — Менеджере библиотек стандартных компонентов для линейки программ Model Studio CS, в основу которого положена СУБД Microsoft SQL Server. Объекты базы содержат необходимый набор параметров, используемых для выполнения расчетов, разработки проектных решений и оформления проектной документации.

База данных имеет настраиваемую систему классификаторов и выборок, которые помогают пользователю быстро найти необходимое оборудование, определиться с его типоразмерами, а также просмотреть его характеристики. Создавая классификаторы и выборки по заданным правилам, пользователь может сформировать нужное ему для работы отображение содержимого базы. Сформированные подобным образом классификатор или выборка отображаются в виде дерева папок, внутри которых находятся элементы, отвечающие заданным правилам.

Структура базы данных

Обладая интуитивно понятным интерфейсом, Менеджер библиотек стандартных компонентов позволяет не только управлять существующими объектами базы, но и создавать новые, редактировать их параметры, привязывать к ним графическое изображение.

Раздел базы данных «Кабельно-проводниковая продукция» содержит информацию по кабельной продукции, выпускаемой отечественными и зарубежными производителями. Для каждого кабеля здесь приведены сведения, необходимые при выполнении модели кабельной раскладки (тип, обозначение (модель), вес, наружный диаметр, материал изоляции, число и сечение жил), а также при подготовке проектных документов — кабельных журналов и спецификаций (номер ГОСТа или технических условий, код общероссийского классификатора продукции, наименование предприятия-изготовителя, полное наименование модели и т.д.).

Раздел базы данных «Кабельно-проводниковая продукция»

В разделе «Кабельные конструкции» собрана информация по кабельным конструкциям, из которых состоят сооружения для прокладки кабелей (лотки различных типов, углы поворотов в горизонтальной и вертикальной плоскости, тройниковые и крестообразные секции, стойки, консоли, скобы подвесные и т.д.).

В разделе «Оборудование с УГО» содержится информация по различному оборудованию, которое может быть задействовано при создании трехмерной модели. Большинство объектов оборудования имеет узлы подключения (точки, к которым будет подключен кабель). Каждому оборудованию присвоено свое условно-графическое обозначение (УГО) для корректного отображения на плане.

Раздел базы данных «Оборудование с УГО»

В программе возможно создание различных компоновочных решений (монтажных узлов), предлагаемых изготовителями. Зачастую одно и то же конструкторское решение может воплощаться разными способами. Программа Model Studio CS Кабельное хозяйство позволяет сформировать такие узлы из отдельных элементов базы и в дальнейшем использовать их при выполнении модели кабельной раскладки. Учет деталей и изделий, из которых состоит монтажный узел, осуществляется программой автоматически.

Конструирование кабельных конструкций


В программном комплексе Model Studio CS Кабельное хозяйство используются новейшие технологии трехмерного проектирования, уникальные разработки компании CSoft Development для линейки программ Model Studio CS, основанные на применении параметрических объектов. Графика изделия формируется из дву- и трехмерных графических примитивов, а их размеры задаются с помощью ряда параметров, имеющихся у описываемого изделия (длина, ширина, высота, глубина, радиус и т.д.). Используя эту технологию, пользователь может смоделировать кабельную трассу любой конфигурации, которая ему требуется: трубы, эстакады, лотки, короба, траншеи и т.д.
Проектирование кабельных конструкций осуществляется очень легко: требуется только выбирать нужные детали из базы данных и размещать их на модели. Все кабельные конструкции — это «умные» объекты программы, способные автоматически определять в пространстве свое положение относительно друг друга. Например, достаточно потянуть лоток за «ручку» — и он растянется на требуемую длину; аналогично ведут себя и кабельные эстакады. Всё это и ряд других уникальных функций обеспечивают максимальное удобство и скорость при конструировании кабельных трасс. Кабельные конструкции Model Studio CS можно копировать, перемещать, поворачивать — на них распространяются все функции и команды AutoCAD/nanoCAD

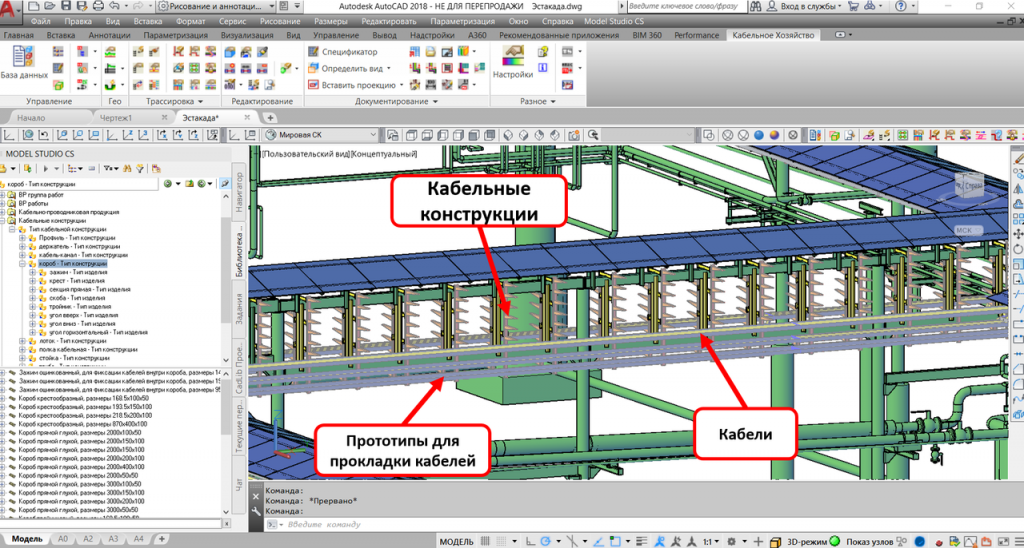

Проектирование кабельных конструкций

Раскладка кабеля


При условии, что проект компоновки оборудования выполнен, например, в Model Studio CS Трубопроводы или Model Studio CS ОРУ, трассировка и раскладка кабелей не займут много времени. Объясняется это тем, что все технологическое, высоковольтное оборудование, размещаемое в моделях Model Studio CS, уже имеет специальные контакты для подключения кабелей. Но даже если такого проекта нет, компоновку оборудования можно выполнить средствами Model Studio CS Кабельное хозяйство, используя при этом либо трехмерную модель AutoCAD/nanoCAD, либо обычный план расположения оборудования.

Редактор соединений для подключения кабелей

Все кабели подразделяются на группы; каждая из этих групп имеет свои условия раскладки, которые могут быть изменены проектировщиком.

Перечень кабельных групп

Достаточно выбрать из базы данных кабель, указать оборудование, которое необходимо подключить между собой, выбрать кабельную группу для подключаемого кабеля, а затем нажать ОК. Model Studio CS Кабельное хозяйство определяет кратчайший путь по трассам от одного объекта до другого. На поиск пути действуют различного рода ограничения, такие как наличие на данной трассе ранее проложенных кабелей, тип, группа и марка проложенных кабелей, имеющееся на полке или трассе место для укладки кабеля, раскладывается резервный или резервируемый кабель и т.д. Учитываются все содержащиеся в ПУЭ-7 требования, которые предъявляются к раскладке. Можно раскладывать кабели последовательно, один за другим, отслеживая процесс их укладки, а можно выделить группу объектов и проложить сразу несколько кабелей. Model Studio CS Кабельное хозяйство содержит ряд функций корректировки и редактирования проложенных кабелей. Например, вы можете выбрать на модели кабель и переложить его на другую трассу или полку либо запустить команду Проложить, но при этом запретить прохождение данного кабеля по указанным трассам. Программа мгновенно выдает оптимальный результат, что позволит вам принять наилучшее проектное решение.

Визуальное отслеживание прокладки кабеля на виде сверху

Визуальное отслеживание прокладки кабеля в трехмерном пространстве

Выполнение команды Проложить для прокладки кабеля вручную

Получение табличной документации


Спецификацию на оборудование, кабели и кабельные конструкции можно вывести в требуемый формат выходного документа. С перечнем и количеством примененных изделий вы можете в реальном времени ознакомиться непосредственно в программе — для этого предназначен специализированный инструмент, называемый спецификатором.

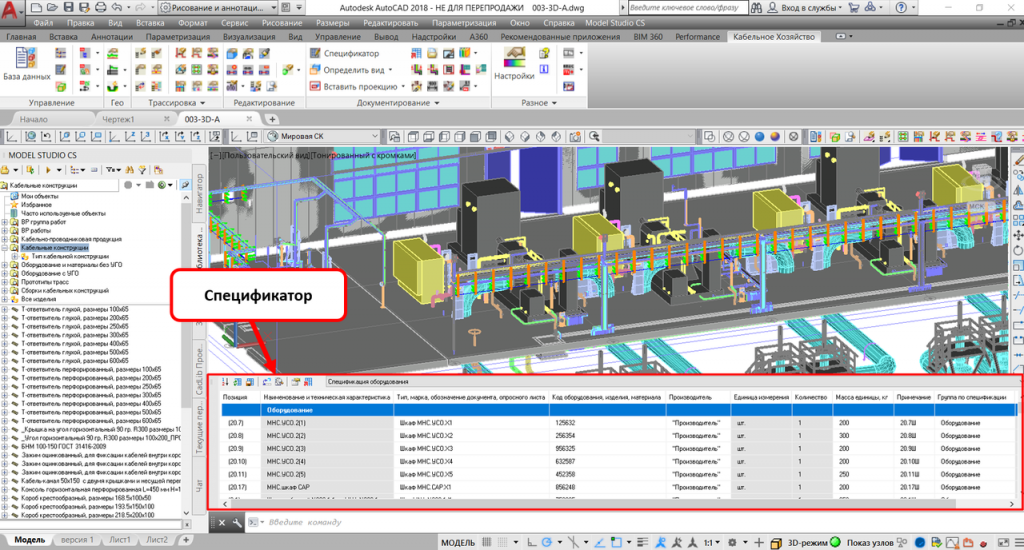

Просмотр спецификации в спецификаторе

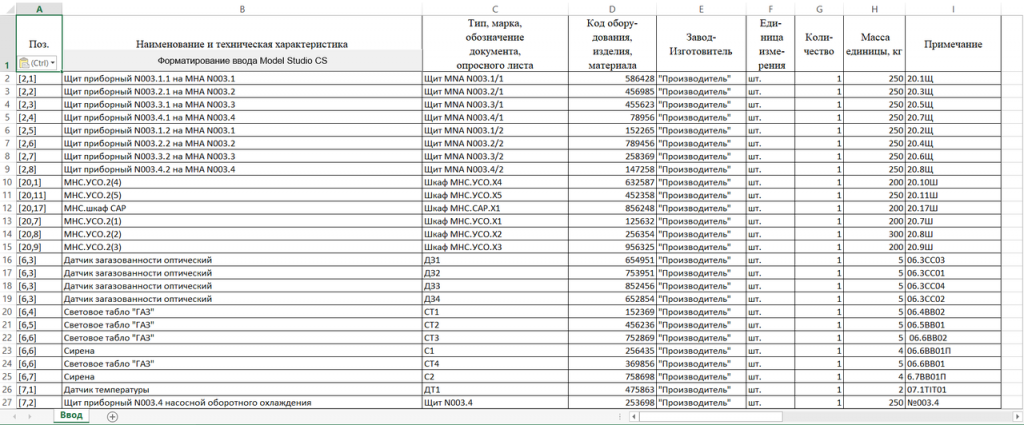

Выведенная спецификация в формате Excel

Кабельный журнал также можно отслеживать в реальном времени или вывести в требуемый формат выходного документа.

Кабельный журнал, сохраненный в формате RTF

Кабельный журнал в формате Excel

Аналогичным образом можно отслеживать в реальном времени или вывести в требуемый формат выходного документа ведомость объемов работ.

Ведомость объемов работ в формате Excel

Получение графической документации


Получение плана трасс и сечений по кабельным конструкциям с выносками, обозначениями, подписями также не составляет труда. Достаточно указать места сечений, при этом программа автоматически проставляет выноски с позициями кабелей, проложенных в данном месте.

Изображение части плана с сечениями и выносками к кабелям

По каждому сечению можно получить отдельный чертеж, разрез, на котором будут отображены кабельные конструкции и кабели. Программа предложит проставить выноски с позициями кабелей, проходящих по каждой из конструкций, и высотную отметку, автоматически проставит размеры. Также можно будет вручную добавить выноски к кабельным конструкциям.

Изображение разреза с выносками

Разрез трассы при расположении кабельных конструкций с двух сторон

План эстакады с разрезами
