Производитель - CSoft Development

Сделать заказ


ПО обеспечивает расчет и трехмерное интерактивное проектирование молниезащиты зданий, сооружений и открытых территорий



Программный комплекс Model Studio CS Молниезащита обеспечивает расчет и трехмерное интерактивное проектирование молниезащиты зданий, сооружений и открытых территорий.
Model Studio CS Молниезащита значительно расширяет возможности платформ AutoCAD/nanoCAD, делая работу инженера более комфортной и эффективной.

Программный комплекс позволяет решать следующие задачи:
  • компоновочное решение объекта, требующего молниезащиты;
  • построение горизонтального сечения зон молниезащиты на заданной высоте;
  • формирование и выпуск полного комплекта проектной документации: чертежи, сечения, разрезы;
  • табличная проектная документация в форматах MS Word, MS Excel, AutoCAD/nanoCAD, адаптированных и адаптируемых под стандарт проектной организации — с рамками, штампами, эмблемами и т.п.;
  • интеграция с программным комплексом для информационной поддержки процессов строительства и эксплуатации промышленных объектов CADLib Модель и Архив.
Model Studio CS Молниезащита спроектирован и создан в России коллективом специалистов, обладающих огромным опытом работы как на российском, так и на мировом рынке. Документация, формируемая с помощью этого программного комплекса, строго соответствует требованиям российских государственных и отраслевых стандартов.

Основные возможности


Model Studio CS Молниезащита значительно расширяет возможности платформ AutoCAD/nanoCAD, делая работу инженера более комфортной и эффективной.

Комплекс позволяет решать следующие задачи:
  • компоновочное решение объекта, требующего молниезащиты;
  • расчет и автоматическое построение типовых зон молниезащиты в соответствии со следующими нормативными документами:
    • СО 153−34.21.122−2003 «Инструкция по устройству молниезащиты зданий, сооружений и промышленных предприятий»,
    • РД 34.21.122−87 «Инструкция по устройству молниезащиты зданий и сооружений»,
    • совместный расчет двойных стрежневых молниеприемников (СО 153−34.21.122−2003 + РД 34.21.122−87) — данный расчет задается опционально,
    • СТО Газпром 2−1.11−170−2007 «Инструкция по устройству молниезащиты зданий, сооружений и коммуникаций ОАО «Газпром»,
    • РД-91.120.40-КТН-240−16 «Нормы проектирования молниезащиты объектов магистральных нефтепроводов и коммуникаций ОАО «АК «ТРАНСНЕФТЬ» и дочерних акционерных обществ»,
    • ДСТУ Б В.2.5−38:2008 «Устройство молниезащиты зданий и сооружений»;
  • построение горизонтального сечения зон молниезащиты на заданной высоте;
  • формирование и выпуск полного комплекта проектной документации:
    • чертежи, сечения, разрезы;
    • табличная проектная документация в форматах MS Word, MS Excel, AutoCAD/nanoCAD, адаптированных и адаптируемых под стандарт проектной организации — с рамками, штампами, эмблемами и т.п.

База данных оборудования, изделий и материалов


База данных оборудования, изделий и материалов Model Studio CS Молниезащита встроена в среду проектирования и не требует вызова дополнительных программ.
Инженер, использующий Model Studio CS, получает все инструменты, необходимые для работы с базой: поиск (простой или сопровождающийся предварительно заданными условиями), работа с предопределенными выборками, классификаторами. Существует возможность предварительно (без вставки в чертеж) посмотреть, как выглядит объект, и (тоже без вставки) получить всю информацию по нему: марку, название завода-изготовителя, материал, вес, состав и другую полезную информацию, необходимую для принятия решения.

База данных Model Studio CS имеет встроенную систему классификаторов и выборок, помогающих пользователю быстро найти нужные изделия, материалы и оборудование, ознакомиться с их характеристиками, а затем разместить на модели.

Рис. 1. Доступ к базе данных оборудования, изделий и материалов Model Studio CS

Гибкая, с хорошо продуманной эргономикой система разработки и пополнения базы данных интеллектуальных объектов позволяет без затруднений сохранять в БД новое оборудование, изделия и материалы.
База данных может работать как в локальном режиме на рабочем месте пользователя, так и в режиме общего доступа на сервере. Обновление базы осуществляется через Интернет путем подключения к серверу разработчика, где пользователь может выбрать необходимое или новое оборудование и скопировать его на сервер своей проектной организации.

Трехмерное проектирование и расчет молниезащиты

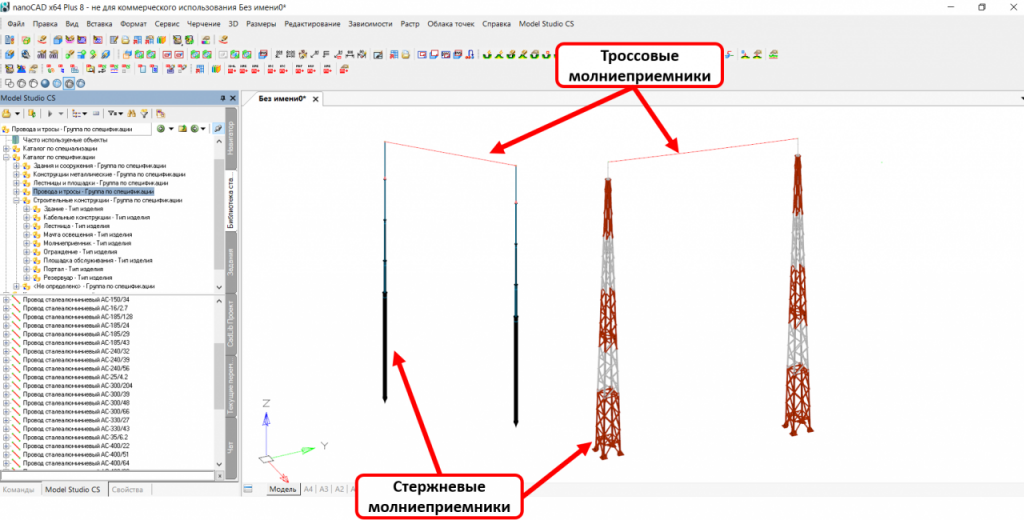

При размещении молниеприемника, взятого из базы данных или созданного с помощью специализированной команды, зона молниезащиты автоматически строится по правилам, сформулированным в нормативных документах.

Рис. 2. Молниезащита промышленного объекта

Изменить методику расчета, а значит и автоматически перестроить зону можно на любом этапе — это позволяет за самое короткое время проверить все возможные варианты и выбрать наилучший. При вставке в чертеж второго и последующих стержневых молниеприемников программный комплекс самостоятельно определяет тип взаимодействия между ними, то есть строит зоны для одиночного, двойного или многократного стержневого молниеприемника.

Аналогичное решение применено относительно тросовых молниеприемников: расчет и построение зон производятся для одиночного, двойного или замкнутого тросового молниеприемника. Не забыли разработчики и о расчете стрелы провеса троса, которая рассчитывается в зависимости от механических характеристик выбранного троса и условий грозового режима для конкретной местности.

Рис. 3. Механический расчет тросового молниеприемника

Выбор зон защиты ведется в строгом соответствии с положениями действующих норм и стандартов.

Поскольку все программы Model Studio CS реализованы на единой платформе, проект защищаемого объекта не обязательно выполнять с нуля. Так, при наличии готового проекта подстанции ОРУ, разработанного в Model Studio CS Открытые распределительные устройства, для закрытия всей подстанции зоной молниезащиты достаточно указать молниеприемники на порталах и при необходимости дополнительно установить отдельно стоящие.

Рис. 4. Проект ОРУ, реализованный в Model Studio CS Открытые распределительные устройства

Рис. 5. Молниезащита ОРУ, реализованная в Model Studio CS Молниезащита

Model Studio CS Молниезащита предлагает два режима проектирования: 2D и 3D.

Цель проектирования молниезащиты — с требуемой надежностью защитить объект от прямых ударов молнии. Чтобы проверить и подтвердить соответствие этому требованию, используют горизонтальные сечения зон защиты, выполненные на определенной высоте (чаще используется самое высокое сооружение объекта). Этому важному процессу разработчики уделили особое внимание, постаравшись создать наиболее эргономичный и эффективный инструмент. Во-первых, при проектировании доступна визуализация горизонтального сечения непосредственно на зоне молниезащиты. Например, в режиме 2D отображается контур сечения на заданной высоте, а в режиме 3D — часть зоны защиты ниже заданного уровня. Такой подход позволяет быстро и точно оценить в интерактивном режиме допустимость созданной конфигурации системы защиты и действенность вносимых изменений. Во-вторых, при необходимости можно получить отдельный чертеж горизонтального сечения зоны защиты на любой заданной высоте.

Рис. 6. Контур сечения на заданной высоте в режиме 2D

Рис. 7. Контур сечения на заданной высоте в режиме 3D

Рис. 8. Сечение по зоне молниезащиты


Генератор вертикальных сечений зон молниезащиты


Чертежи проекций по соответствующим зонам одиночных, двойных, многократных стержневых, а также одиночных, двойных и замкнутых тросовых молниеотводов формируются в соответствии с выбранными методиками расчета, проставленными размерами и обозначениями.

Рис. 9. Зона защиты многократного стержневого молниеприемника. Методика РД 34.21.122-87

Для выполнения этой операции предусмотрена специальная команда.

Спецификации и другие табличные документы


Для удобства работы с моделью предусмотрен виртуальный Спецификатор — всегда доступное для просмотра специальное диалоговое окно, где состав модели отображается в виде таблицы заданной формы (при необходимости пользователь может задать собственный вариант таблицы).

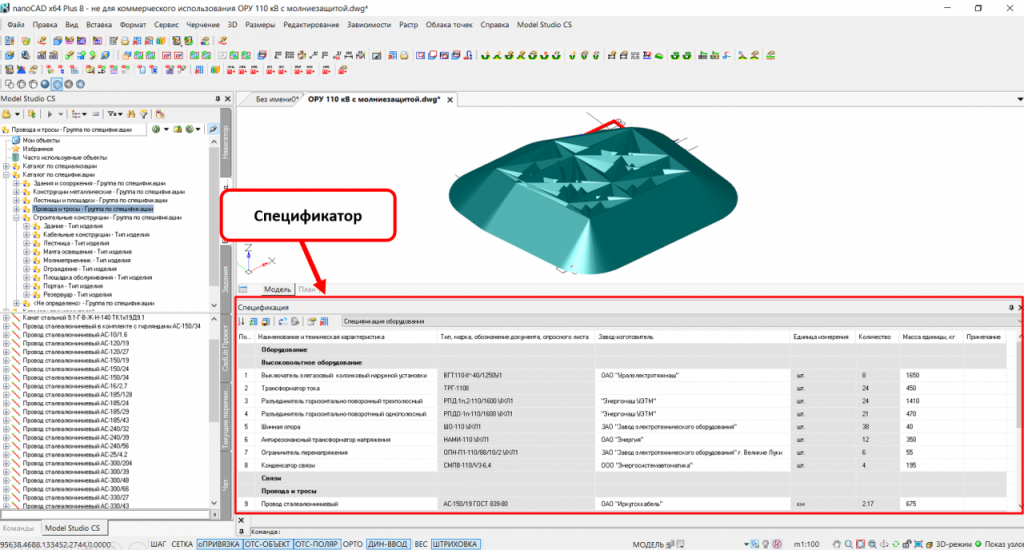

Рис. 10. Просмотр спецификации оборудования в Спецификаторе

Комплекс Model Studio CS Молниезащита позволяет нажатием одной кнопки формировать спецификации, экспликации, ведомости, расчеты, сохраняя их в наиболее востребованных форматах (MS Word, MS Excel, RTF), а также непосредственно на чертеже в AutoCAD/nanoCAD (DWG).

Табличные документы представляют собой отчеты по результатам расчета различных зон.

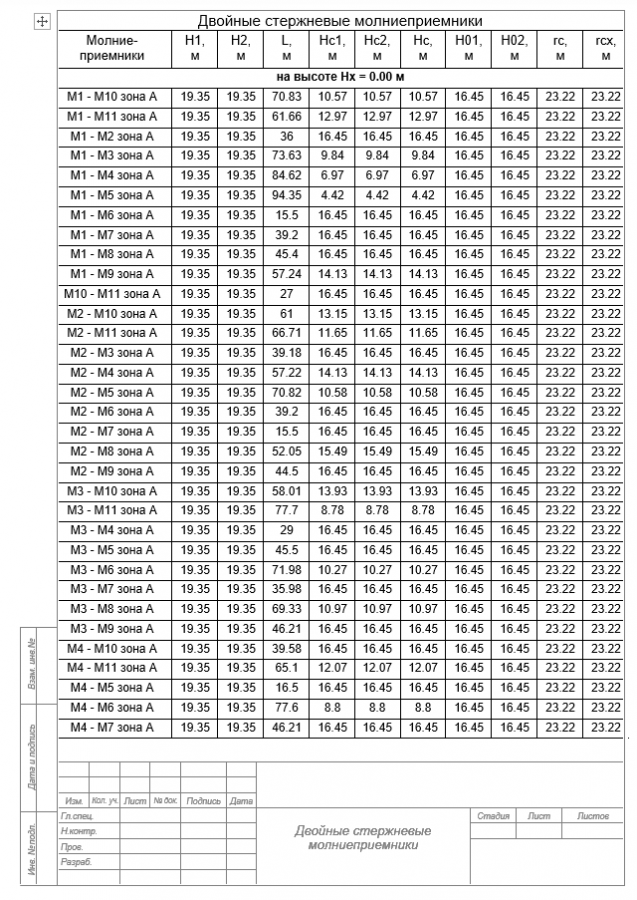

Рис. 11. Полученные табличные расчеты

Сразу после установки программа предоставляет в распоряжение пользователя несколько пакетов таких отчетов, сгруппированных по руководящим документам. При полноценном компоновочном решении могут быть получены спецификации на оборудование молниезащиты.

Программный комплекс Model Studio CS Молниезащита позволяет уже на этапе освоения значительно ускорить выпуск документации и существенно сократить количество ошибок проектирования. Он располагает большими возможностями и в то же время предлагается по очень привлекательной цене, доступной как проектному институту, так и проектировщику, работающему дома.
