nanoCAD BIM Электро 24

nanoCAD BIM Электро 24

nanoCAD BIM Электро 24

Производитель - Нанософт разработка
Сделать заказ


Программный продукт  для автоматизированного проектирования электроосвещения промышленных и гражданских объектов



Программный продукт nanoCAD BIM Электро предназначен для автоматизированного проектирования в части силового электрооборудования (ЭМ), внутреннего (ЭО) и наружного (ЭН) электроосвещения промышленных и гражданских объектов.

Программный продукт nanoCAD BIM Электро включает в себя профессиональные инструменты проектировщика инженерных систем. Наличие собственного графического ядра делает nanoCAD BIM Электро независимым от других графических систем, а поддержка форматов *.dwg и IFC гарантирует беспрепятственный обмен информацией со смежниками и заказчиками. Основные преимущества программного комплекса: дружественный и интуитивно понятный интерфейс; встроенный Менеджер проекта; широкий перечень настроек, позволяющий подстроить программу под внутренние стандарты предприятия и особенности конкретного проекта; автоматическая маркировка оборудования и кабелей по настраиваемой маске и др.

Область применения

nanoCAD BIM Электро предназначен для автоматизированного выполнения проектов в частях силового электрооборудования (ЭМ), а также внутреннего (ЭО) и наружного (ЭН) электроосвещения промышленных и гражданских объектов строительства.
nanoCAD BIM Электро позволяет решить следующие задачи:
  • проведение всех необходимых светотехнических расчетов;
  • проведение всех необходимых электротехнических расчетов;
  • расстановка оборудования и прокладка кабельных трасс;
  • выбор уставок защитных аппаратов и сечений кабелей;
  • кабельная раскладка по кабельным трассам;
  • формирование информационной модели (BIM);
  • формирование проектной документации.
Ядро системы

Платформа nanoCAD — российская универсальная САПР-платформа, содержащая все необходимые инструменты базового проектирования и выпуска чертежей.
Удобство и «дружественность» Платформы nanoCAD обеспечиваются принятыми традиционными методами работы и знакомым интерфейсом.

Основные возможности

Инженерные расчеты



В nanoCAD BIM Электро реализованы все необходимые электротехнические и светотехнические расчеты:

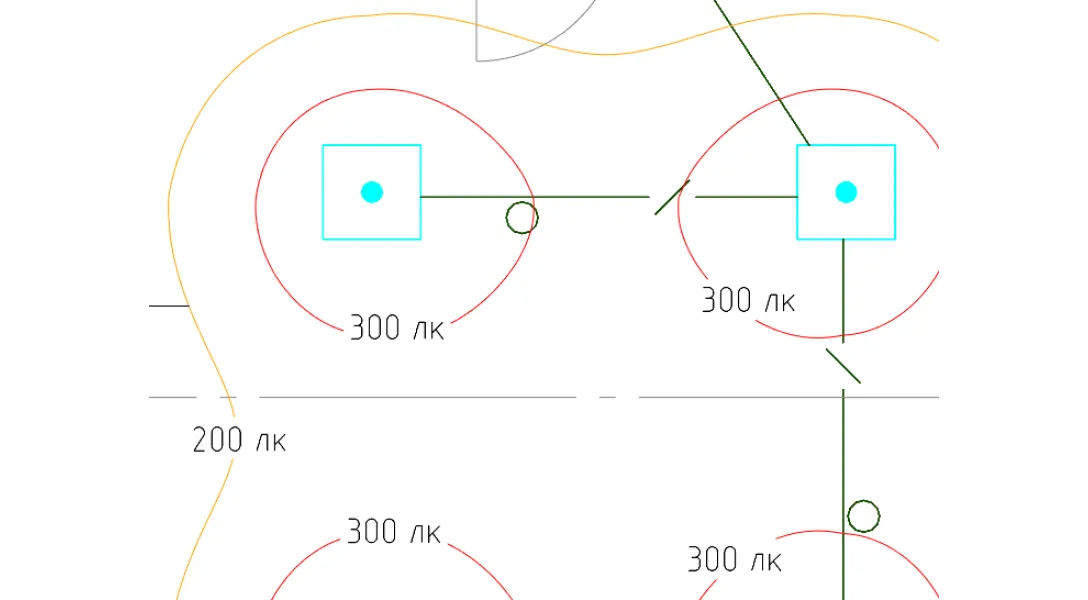

  • расчет освещенности по методикам:
    • метод коэффициента использования,
    • точечный метод;
  • расчет электрических нагрузок по методикам:
    • РТМ 36.18.32.4−92,
    • СП 256.1325800.2016,
    • ТЭП;
  • расчет токов одно-, двух- и трехфазного короткого замыкания по методикам:
    • ГОСТ 28249–93,
    • «Петля фаза-ноль»;
  • расчет кабеля на невозгорание согласно Циркуляру № Ц-02−98 (Э);
  • расчет токов утечки через изоляцию согласно ПУЭ 7, п. 7.1.83;
  • расчет падения напряжения.

Информационное моделирование (BIM)


В процессе работы в nanoCAD BIM Электро инженер создает информационную модель проектируемой электрической сети.

Интеграция

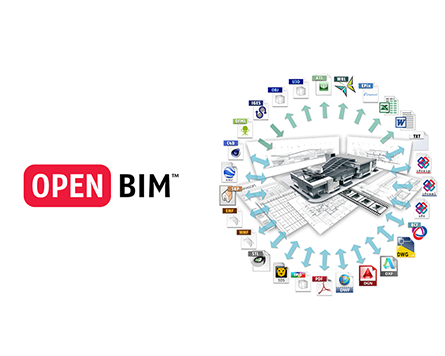

nanoCAD BIM Электро в полной мере реализует основной принцип OpenBIM: построение единой информационной модели здания набором специализированных инструментов. Благодаря поддержке экспорта в обменные файлы стандарта IFC информационные модели электрических сетей без каких-либо затруднений вливаются в общую информационную модель проектируемого объекта, реализуемую на любой BIM-платформе: Archicad, Revit, Allplan и др.

Документирование

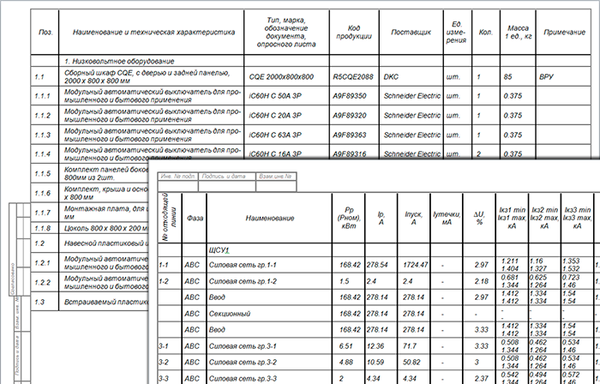

По результатам работы в nanoCAD BIM Электро формируются следующие проектные документы:
  • планы расположения оборудования и прокладки кабельных трасс;
  • принципиальные схемы щитов;
  • спецификация оборудования, изделий и материалов;
  • кабельный журнал;
  • расчетные ведомости.

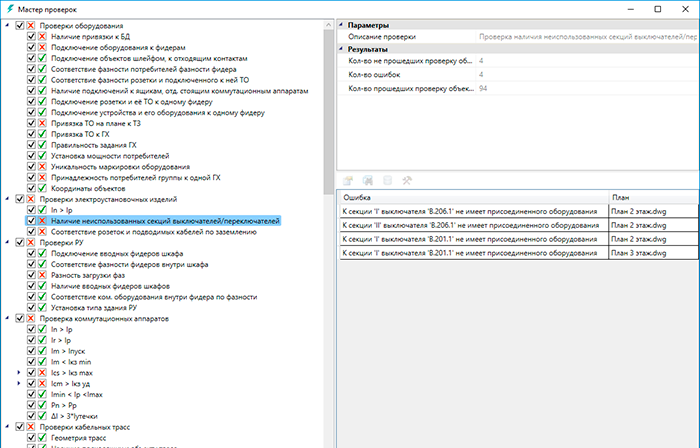

Автоматизация рутинных процессов

Набор инструментов программы позволяет сосредоточить внимание на решении концептуальных вопросов, освободившись от трудоемкой рутинной работы: маркировки оборудования, проведения необходимых расчетов, подсчета всего оборудования, изделий, материалов и сведения их в спецификацию, составления кабельного журнала, формирования принципиальных схем сети. При этом риск появления в проектной документации ошибок, вызванных действием так называемого «человеческого фактора», сведен к минимуму. Таким образом, nanoCAD BIM Электро позволяет существенно сократить сроки проектирования и при этом повысить качество проектной документации. Наличие собственного графического ядра делает nanoCAD BIM Электро независимым от других графических систем, а поддержка форматов *.dwg и IFC гарантирует беспрепятственный обмен информацией со смежниками и заказчиками.


Уникальные возможности nanoCAD BIM Электро

Пользовательские таблицы коэффициента спроса


Появилась возможность задать пользовательскую таблицу коэффициента спроса, а также зависимость Кс либо от количества электроприемников, либо от их мощности.

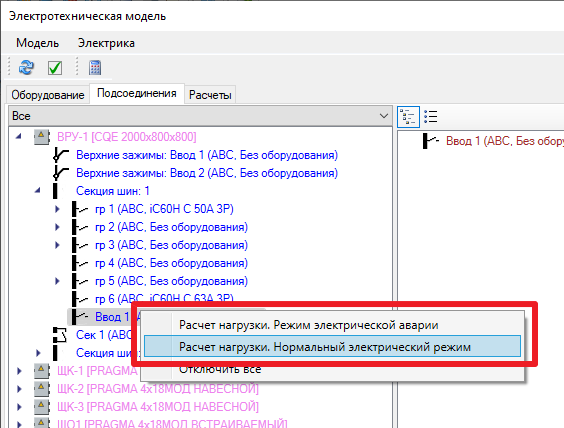

Отчет по расчету нагрузок в нормальном режиме


Отчет по расчету электрических нагрузок формируется не только в режиме электрической аварии (работает только один ввод), но и в нормальном режиме (работают оба ввода).

Линии шлейфов в однолинейной схеме


При подключении нескольких электроприемников шлейфом или от одного шкафа управления в однолинейную схему выводится информация по всем линиям.

Поправочный коэффициент нагрузки жилого дома


В расчете электрических нагрузок учтено Изменение 4 к СП 256.1325800.2016. Задать поправочный коэффициент для определения расчетной нагрузки жилого дома можно во вкладке Проект окна Настройки.

Выбор номинального напряжения сети


Возможность выбора номинального напряжения проектируемой сети.


Новые возможности nanoCAD BIM Электро 24

Актуальная графическая платформа
nanoCAD BIM Электро 24 устанавливается на Платформу nanoCAD версии 24.

Основные новшества

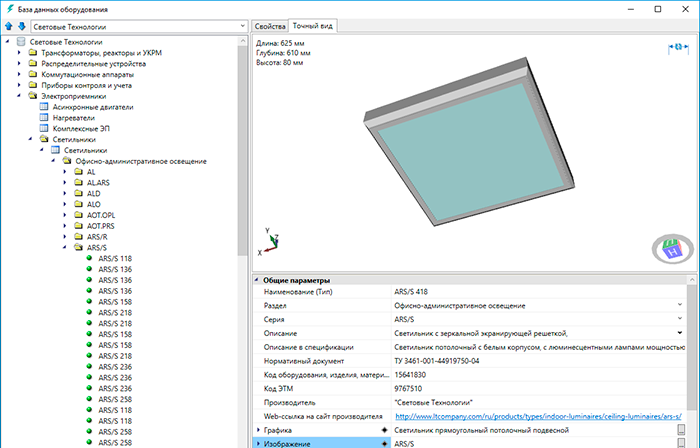

  • В окне База данных оборудования реализован инструмент поиска элементов по базе.


  • Актуализирована и значительно расширена база прототипов помещений.


  • В окне Прокладка кабелей/проводов выполняется сортировка щитов, как в окне Электротехническая модель. Также в этом окне теперь сохраняется состояние дерева.

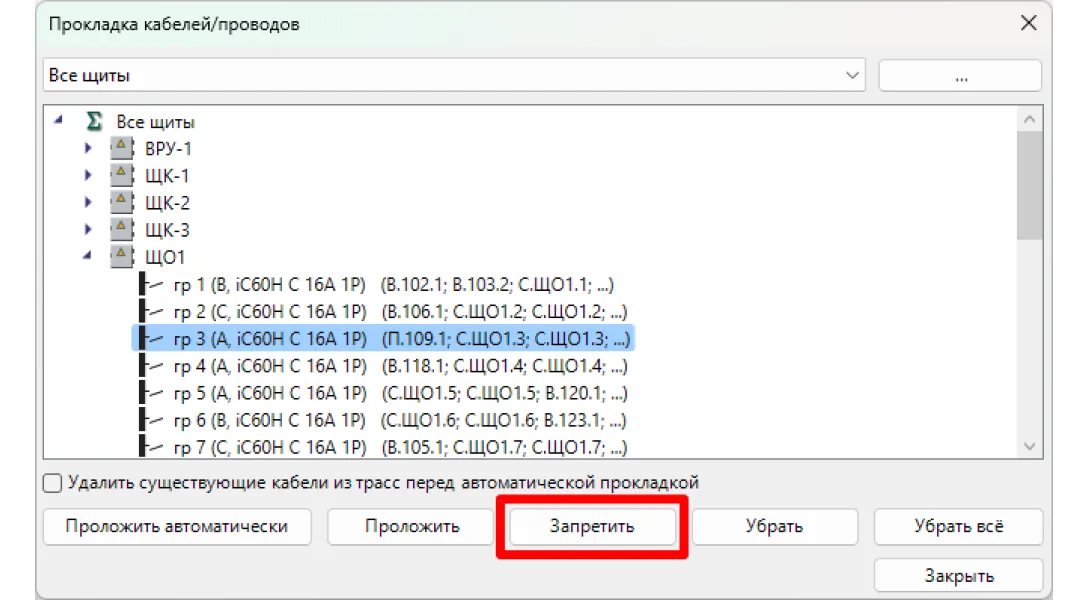

  • Появилась возможность установить запрет на прокладку кабеля по выбранному участку трассы. Этот механизм необходим, если нужно автоматически проложить кабель не по кратчайшему пути.

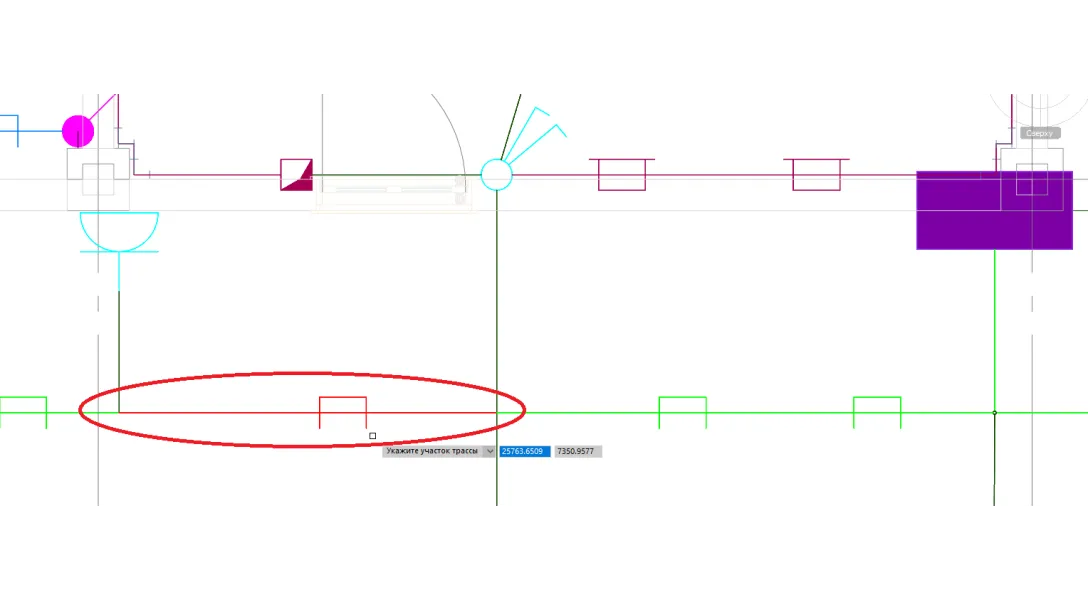

В процессе прокладки кабелей запрещенные участки трасс подсвечиваются красным цветом.


  • Добавлена возможность создавать специальные выноски к изолиниям.




Новые возможности nanoCAD BIM Электро 23

Актуальная графическая платформа
nanoCAD BIM Электро 23 устанавливается на Платформу nanoCAD версии 23.
К перечню поддерживаемых операционных систем добавлена Windows 11.


Доработки в окне «Прокладка кабелей/проводов»
В структуру добавлен корневой элемент «Все щиты».
Добавлена возможность установить на фидере правило, что от него кабели прокладываются только вручную.


Доработки выносок кабелей
Параллельные кабели в одной кабельной линии отображаются отдельно.
Возможность сгруппировать одинаковые кабели и отобразить их количество.
Откорректирована выноска сечений, применяемая по умолчанию.


Добавлены три новых шаблона однолинейной схемы
«Групповая сеть. ГОСТ 21.613-2014 Рис. А.5»; «Групповая сеть. ГОСТ 21.608-2021 Приложение А.10» и «Распределительная и групповая сеть. Вариант 1».


Таблица потребности кабелей
Появился новый отчет: «Таблица потребности кабелей». Его можно выводить как в отдельный документ, так и размещать в виде таблицы на чертежи – например, однолинейные схемы.


Команда «Распределить фидеры по фазам»
Добавлена команда, которая позволяет достичь минимальной разности загрузки фаз на вводе щита.


Слои по умолчанию
По-новому настроены параметры слоев по умолчанию. Цвета слоев подобраны таким образом, чтобы элементы чертежа хорошо читались как на белом, так и на черном фоне.




Новые возможности nanoCAD BIM Электро 22

Актуальная графическая платформа


nanoCAD BIM Электро 22 устанавливается на Платформу nanoCAD версии 22

Дополнительная нагрузка на щитах


В версии 22 появилась возможность задавать на распределительном устройстве дополнительную электрическую нагрузку при расчете по методике РТМ 36.18.32.4−92.

Выносные линии


В новой версии выносную линию можно привязать к любому углу многострочной выноски.

Номер этажа и помещения в однолинейной схеме


Исправлена ошибка, при которой в однолинейную схему для распределительных устройств не выводились номер этажа и номер помещения.

Улучшенные параметры и команды

Код по классификатору

Степень защиты IK

Всем элементам в базе оборудования добавлены параметры Код по классификатору и Степень защиты IK.

Автоматическая прокладка трасс вдоль стен

Автоматическая прокладка трасс вдоль стен

В контекстное меню к помещению добавлена команда Проложить трассу вдоль стен.

Автоматическое встраивание розеток в трассу

Автоматическое встраивание розеток в трассу

В контекстное меню к помещению добавлена команда Встроить розетки в трассу.

Вывод кабелей в спецификацию

Вывод кабелей в спецификацию

В окне ЭТМ силовым кабелям добавлен параметр Выводить в спецификацию.
