Программный продукт  для автоматизированного проектирования электроосвещения промышленных и гражданских объектов



Программный продукт nanoCAD BIM Электро предназначен для автоматизированного проектирования в части силового электрооборудования (ЭМ), внутреннего (ЭО) и наружного (ЭН) электроосвещения промышленных и гражданских объектов.

Функционал программы позволяет инженеру-проектировщику сосредоточить внимание на решении концептуальных вопросов, освободившись от трудоемкой рутинной работы: маркировки оборудования, проведения необходимых расчетов, подсчета всего оборудования, изделий, материалов и сведения их в спецификацию, составления кабельного журнала, формирования принципиальных схем сети. При этом риск появления в проектной документации ошибок, вызванных действием так называемого «человеческого фактора», сведен к минимуму. Таким образом nanoCAD BIM Электро позволяет существенно сократить сроки проектирования и при этом повысить качество проектной документации.

Наличие собственного графического ядра делает nanoCAD BIM Электро независимым от других графических систем, а поддержка форматов DWG и IFC гарантирует беспрепятственный обмен информацией со смежниками и заказчиками.

nanoCAD BIM Электро позволяет решить следующие задачи:
  • проведение всех необходимых светотехнических расчетов;
  • проведение всех необходимых электротехнических расчетов;
  • расстановка оборудования и прокладка кабельных трасс;
  • выбор уставок защитных аппаратов и сечений кабелей;
  • кабельная раскладка по кабельным трассам;
  • формирование информационной модели (BIM);
  • формирование проектной документации.


Базы данных оборудования

Элементы в базе данных оборудования содержат всю необходимую информацию, начиная с наименования и заканчивая 3D-моделью. Базы данных оборудования nanoCAD BIM Электро полностью открыты для редактирования и пополнения. С программой бесплатно поставляются базы данных всех производителей электротехнического оборудования, имеющих партнерские отношения с «Нанософт разработка». С перечнем баз данных оборудования вы можете ознакомиться в разделе Базы данных.





Проверки

В программу заложен обширный перечень проверок модели на правильность выполнения. Если какой-либо элемент модели отклоняется от нормативов, программа сигнализирует об этом пользователю.



Кабеленесущие системы и кабели

В nanoCAD BIM Электро можно формировать кабельные трассы любой сложности: одноярусные и многоярусные, односторонние и двухсторонние. Программа автоматически подбирает соединительные элементы вплоть до гаек и болтов, если база данных оборудования достаточно подробная.

Программа автоматически рассчитывает длины кабелей с учетом всей специфики: запаса кабеля на укладку, запаса кабеля на разделку, округления длины кабеля до заданного значения и так далее. Кроме того, для силовых кабелей программа автоматически определяет необходимое количество жил.




Инженерные расчеты

В nanoCAD BIM Электро реализованы все необходимые электротехнические и светотехнические расчеты:
  • расчет освещенности по методикам:
    • метод коэффициента использования,
    • точечный метод;
  • расчет электрических нагрузок по методикам:
    • РТМ 36.18.32.4−92,
    • СП 256.1325800.2016,
    • ТЭП;
  • расчет токов одно-, двух- и трехфазного короткого замыкания по методикам:
    • ГОСТ 28249–93,
    • «Петля фаза-ноль»;
  • расчет кабеля на невозгорание согласно Циркуляру № Ц-02−98 (Э);
  • расчет токов утечки через изоляцию согласно ПУЭ 7, п. 7.1.83;
  • расчет падения напряжения.


Электрические расчеты в nanoCAD BIM Электро

Настройки

Гибкие и разнообразные настройки позволяют адаптировать программу и к отраслевым требованиям, и к требованиям заказчика, и к особенностям конкретного проекта.

Проектная документация

По результатам работы в nanoCAD BIM Электро формируются следующие проектные документы:
  • планы расположения оборудования и прокладки кабельных трасс;
  • принципиальные схемы распределительной и питающей сетей;
  • спецификация оборудования, изделий и материалов;
  • кабельный журнал;
  • расчетные ведомости.


Автоматизация рутинных процессов

Функционал программы позволяет сосредоточить внимание на решении концептуальных вопросов, освободившись от трудоемкой рутинной работы: маркировки оборудования, проведения необходимых расчетов, подсчета всего оборудования, изделий, материалов и сведения их в спецификацию, составления кабельного журнала, формирования принципиальных схем сети. При этом риск появления в проектной документации ошибок, вызванных действием так называемого «человеческого фактора», сведен к минимуму. Таким образом, nanoCAD BIM Электро позволяет существенно сократить сроки проектирования и при этом повысить качество проектной документации. Наличие собственного графического ядра делает nanoCAD BIM Электро независимым от других графических систем, а поддержка форматов DWG и IFC гарантирует беспрепятственный обмен информацией со смежниками и заказчиками.

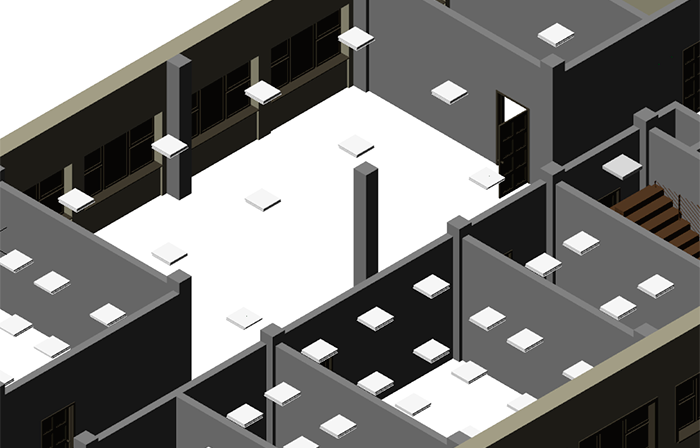

Информационное моделирование (BIM)

Система nanoCAD BIM Электро в полной мере реализует основной принцип проектирования Open BIM: построение единой информационной модели здания с помощью наиболее подходящих и проверенных временем инструментов. Благодаря поддержке экспорта в обменные файлы стандарта IFC, информационные модели электрических сетей, выполненные в nanoCAD BIM Электро, легко встраиваются в общую информационную модель проектируемого объекта на любой BIM-платформе, будь то Archicad, Revit, Allplan или какая-либо другая.
Уникальные возможности nanoCAD BIM Электро 21

nanoCAD BIM Электро — отдельная программа
nanoCAD BIM Электро — это отдельная программа, которая устанавливается на Платформу nanoCAD. Можно использовать nanoCAD BIM Электро совместно с модулем nanoCAD BIM СПДС.

Пользовательские таблицы коэффициента спроса

Пользовательские таблицы коэффициента спроса

Появилась возможность задать пользовательскую таблицу коэффициента спроса, а также зависимость Кс либо от количества электроприемников, либо от их мощности.

Отчет по расчету нагрузок в нормальном режиме

Отчет по расчету нагрузок в нормальном режиме

Отчет по расчету электрических нагрузок формируется не только в режиме электрической аварии (работает только один ввод), но и в нормальном режиме (работают оба ввода).

Линии шлейфов в однолинейной схеме

Линии шлейфов в однолинейной схеме

При подключении нескольких электроприемников шлейфом или от одного шкафа управления в однолинейную схему выводится информация по всем линиям.

Поправочный коэффициент нагрузки жилого дома


Поправочный коэффициент нагрузки жилого дома

В расчете электрических нагрузок учтено Изменение 4 к СП 256.1325800.2016. Задать поправочный коэффициент для определения расчетной нагрузки жилого дома можно во вкладке Проект окна Настройки.

Выбор номинального напряжения сети

Выбор номинального напряжения сети

Возможность выбора номинального напряжения проектируемой сети.

Улучшенные параметры и команды

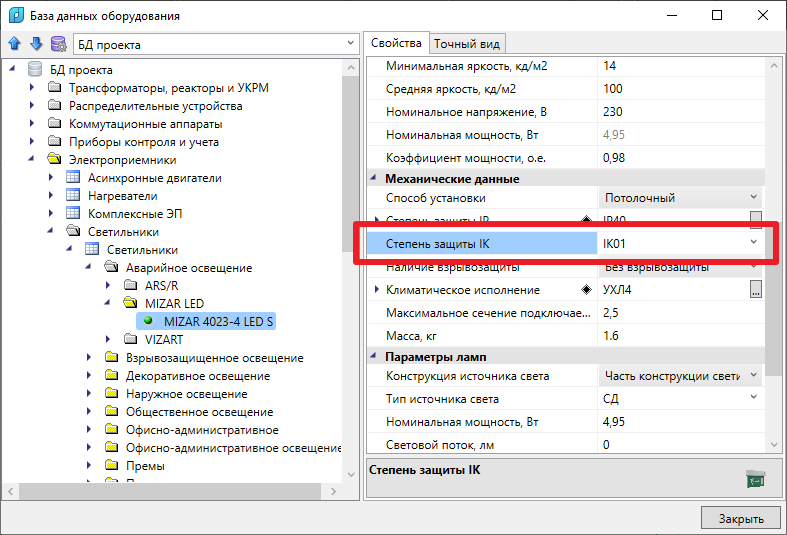

Код по классификатору

Степень защиты IK

Всем элементам в базе оборудования добавлены параметры Код по классификатору и Степень защиты IK.

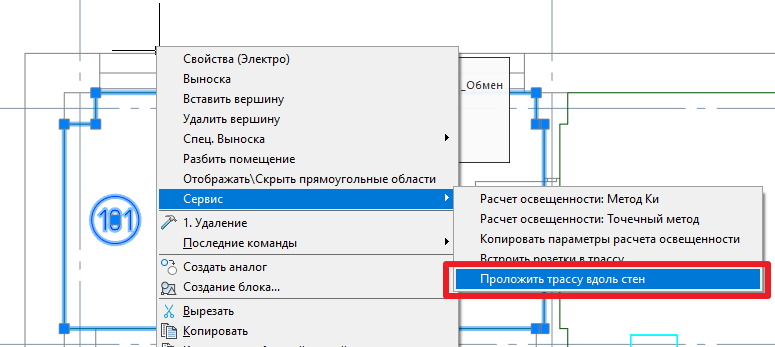

Автоматическая прокладка трасс вдоль стен

Автоматическая прокладка трасс вдоль стен

В контекстное меню к помещению добавлена команда Проложить трассу вдоль стен.

Автоматическое встраивание розеток в трассу

Автоматическое встраивание розеток в трассу

В контекстное меню к помещению добавлена команда Встроить розетки в трассу.

Вывод кабелей в спецификацию

Вывод кабелей в спецификацию

В окне ЭТМ силовым кабелям добавлен параметр Выводить в спецификацию.

Интеграция со сметной системой

Интеграция с системой ABC

В nanoCAD BIM Электро реализована интеграция со сметной системой АВС. Более подробная информация о механизме интеграции приведена в экспертной статье.

Другие функции
В расчет электрических нагрузок добавлен режим Технологическая авария, который теперь может быть определяющим при вычислении расчетной мощности и, соответственно, при выборе оборудования и кабельно-проводниковой продукции.
Сетка освещенности корректно формируется и для помещений с сильно вытянутой геометрией.
