nanoCAD BIM ОПС 22

nanoCAD BIM ОПС 22

nanoCAD BIM ОПС 22

Производитель - Нанософт разработка

Сделать заказ


Программный продукт предназначен для автоматизированного проектирования охранно-пожарной сигнализации, систем контроля и управления доступом (СКУД) зданий и сооружений различного назначения



Область применения

Специализированное программное обеспечение nanoCAD BIM ОПС – второй инструмент для проектировщиков «слаботочки», который разработан с учетом основных стандартов СП 5.13130.2009, СП 3.13130.2009, РД 25.953-90, РД 78.36.002-99, РМ 78.36.001-99, НПБ 160-97, ГОСТ Р 21.1101-2013. Наличие собственной графической платформы делает nanoCAD BIM ОПС независимым от других графических систем, а поддержка формата *.dwg способствует обмену информации со смежниками и заказчиками.

Программный комплекс nanoCAD BIM ОПС предназначен для автоматизированного проектирования систем безопасности в следующем составе: пожарная сигнализация, оповещение, система контроля и управления доступом, охранная сигнализация, видеонаблюдение промышленных и гражданских объектов. nanoCAD BIM ОПС позволяет осуществлять комплексное проектирование систем:
  • пожарной сигнализации;
  • оповещения;
  • охранной сигнализации;
  • контроля и управления доступом;
  • кабельных каналов;
  • видеонаблюдения;
  • порошкового и газового пожаротушения.


Ядро системы

Платформа nanoCAD — российская универсальная САПР-платформа, содержащая все необходимые инструменты базового проектирования и выпуска чертежей.

Удобство и «дружественность» Платформы nanoCAD обеспечиваются принятыми традиционными методами работы и знакомым интерфейсом.


Основные возможности

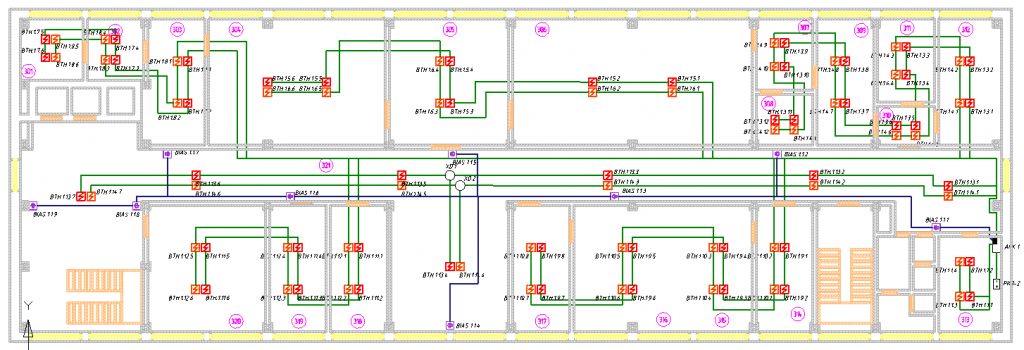

Автоматическая расстановка пожарных извещателей



Согласно СП 484.1311500.2020, в nanoCAD BIM ОПС поддерживается объединение помещений в ЗКПС, разделение одного помещения на несколько ЗКПС. Установка каждой ЗКПС индивидуальна в рамках алгоритма принятия решения о пожаре. Согласно выбранному алгоритму, извещатели в ЗКПС размещаются с возможностью отображения зоны контроля каждого из них. Также реализованы алгоритмы контроля расстановки извещателей и их объединения в шлейфы.

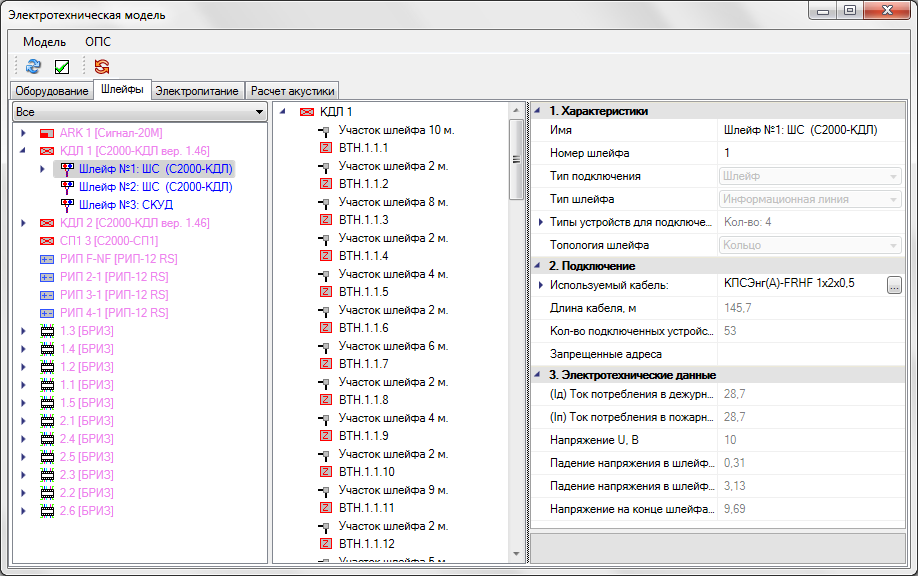

Расчет токовой нагрузки


Расчет токовой нагрузки на РИП и емкости аккумуляторных батарей ведется от АКБ, добавленных к РИП. К тому же, если РИП поддерживает установку двух АКБ, то программа добавит их обе и автоматически пересчитает параметры РИП по емкости. Кроме того, предусмотрена функция выбора типа подключения АКБ (параллельно или последовательно) для установки правильных значений емкости и напряжения РИП. Емкость РИП можно увеличить путем добавления на чертеж боксов для АКБ и подключения их к РИП.

Расчет уровня звука оповещателей


В nanoCAD BIM ОПС реализован расчет уровня звука речевых и звуковых оповещателей. В зависимости от исполнения оповещателей (настенные или потолочные) программа автоматически рассчитывает расстояние (L-проекцию) от точки установки оповещателей до точки проведения измерений уровня звука: на расстоянии 1,5 м от пола в соответствии с п. 4.2 СП 3.13130.2009 и в зависимости от угла поворота оповещателя.

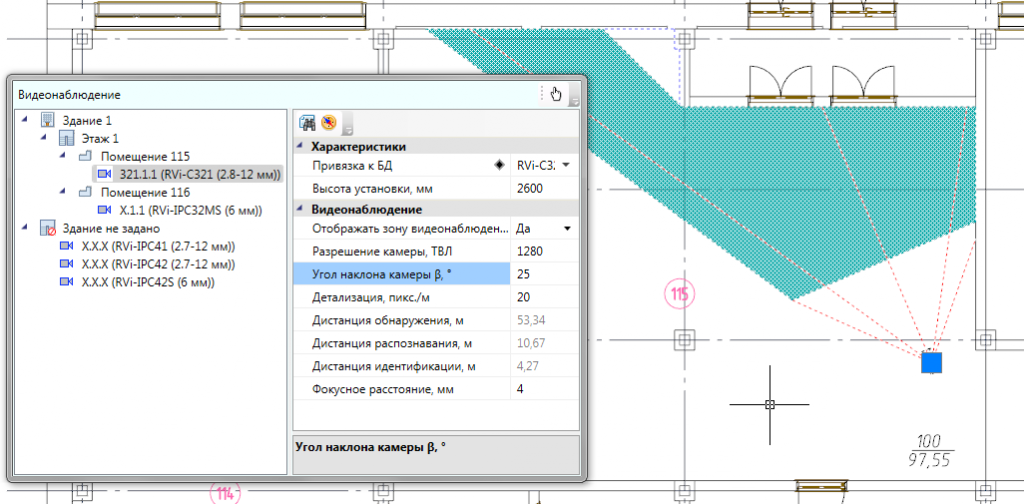

Расчет углов и зон обзора


Программный комплекс nanoCAD BIM ОПС вычисляет углы и зоны обзора для камер системы видеонаблюдения с учетом высоты установки видеокамеры, угла наклона видеокамеры по вертикали, а также технических характеристик видеокамеры и объектива. В итоге на чертеж добавляются углы и зоны обзора с учетом геометрии помещения, а результаты расчета сводятся в отчетную таблицу.

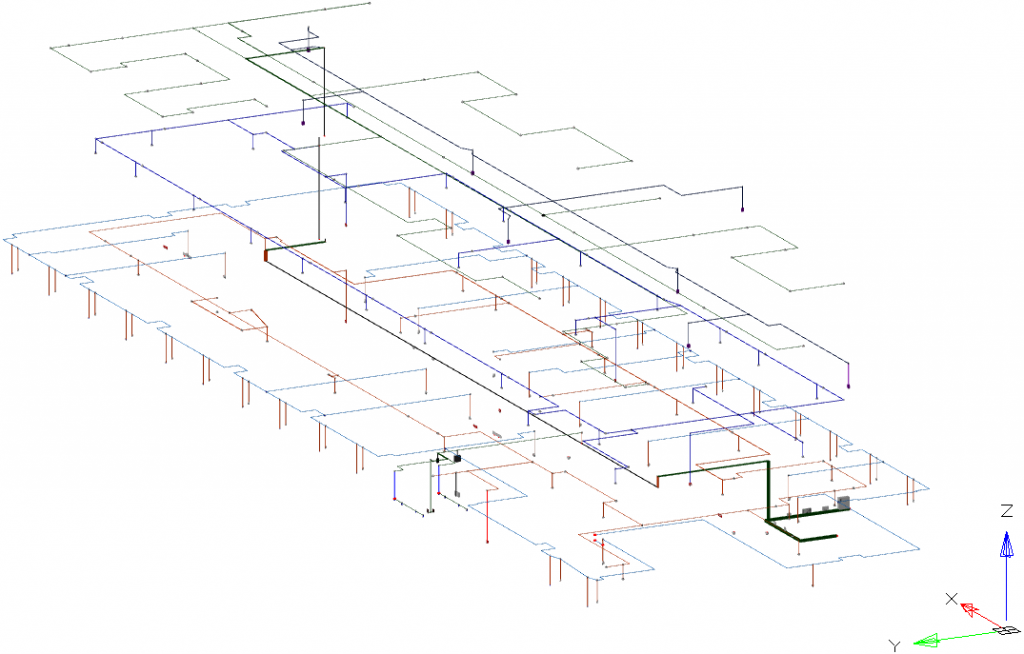

Выгрузка в IFC


nanoCAD BIM ОПС полностью реализует основной принцип OpenBIM-проектирования: создание единой информационной модели проектируемой системы с помощью наиболее подходящих и проверенных временем инструментов. Благодаря поддержке экспорта в обменные файлы стандарта IFC информационные модели систем безопасности, выполненные в nanoCAD BIM ОПС, легко встраиваются в общую информационную модель проектируемого объекта, реализованную на любой BIM-платформе, будь то Archicad, Revit, Allplan или какая-либо другая.

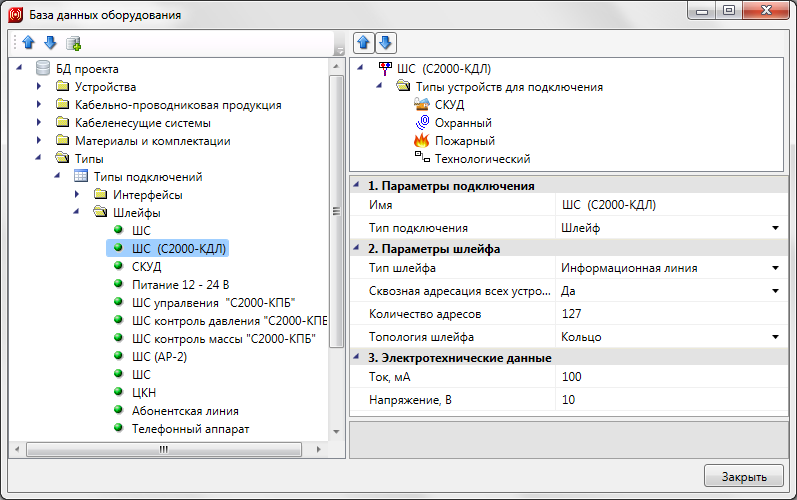

Базы данных производителей оборудования


К программе nanoCAD BIM ОПС прилагаются более 50 баз данных производителей охранно-пожарных систем, извещателей, систем оповещения и кабеленесущих систем. Прозрачный импорт из баз производителей позволяет всегда иметь под рукой любое оборудование, представленное в этих базах, а значит быстрее и успешнее разрабатывать проект. Все базы данных открыты для редактирования. Кроме того, пользователю предоставлена возможность создавать любые другие базы производителей оборудования.

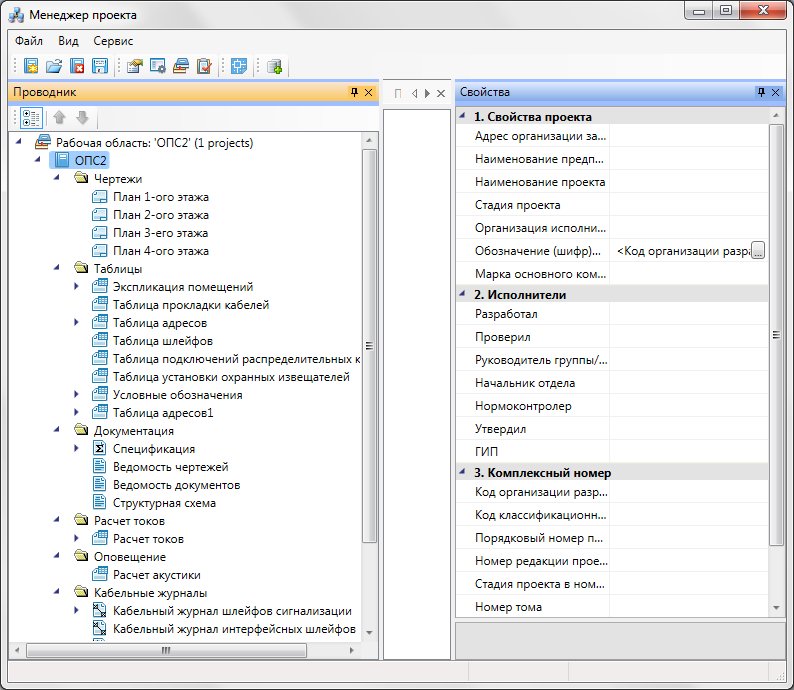

Документирование проекта


Система nanoCAD BIM ОПС не только минимизирует ошибки при проектировании, но и автоматически формирует отчетные документы по отечественным стандартам для последующей выгрузки либо на поле чертежа, либо в Microsoft Office.

Уникальные возможности nanoCAD BIM ОПС

Зоны контроля пожарных извещателей


Зоны контроля пожарных извещателей

Зона контроля извещателей представляет собой круг радиусом, соответствующим Таблице 1 для тепловых извещателей (п. 6.6.15) и Таблице 2 для дымовых извещателей (п. 6.6.16).

Зоны контроля пожарной сигнализации (ЗКПС)


Зоны контроля пожарной сигнализации

При создании или импорте помещений в свойствах помещений на чертеже появляется группа свойств ЗКПС, в которой можно установить позиционное обозначение ЗКПС, алгоритм принятия решения о пожаре. Реализована возможность объединять несколько помещений в одну ЗКПС.

Алгоритмы расстановки пожарных извещателей


Расстановка пожарных извещателей

Реализованы три алгоритма расстановки извещателей по ЗКПС. Сочетая свойства ЗКПС и свойства извещателей, можно добиться желаемого результата при автоматической расстановке.

Варианты установки извещателей

Варианты установки извещателей

Реализованы два варианта установки извещателей, когда каждая точка помещения должна контролироваться двумя извещателями: «Со сдвигом» и «В одной точке».


Визуальный контроль ЗКПС

Визуальный контроль ЗКПС

Для визуального контроля расстановки извещателей реализовано отображение зон контроля извещателей. Если в помещении определены ЗКПС самого помещения и ЗКПС фальшпотолка, то отображение зон будет доступно для каждой ЗКПС различными слоями.

Линейные дымовые пожарные извещатели

Линейные дымовые пожарные извещатели


Линейные дымовые пожарные извещатели устанавливаются согласно п. 6.6.18 в один ярус с расстоянием между оптической осью и стеной в 4,5 м и расстоянием между оптическими осями в 9 м. Расстояние между перекрытием и оптической осью задается в настройках проекта.

Таблица ЗКПС

Таблица ЗКПС

Разработан отчет «Таблица ЗКПС», в котором отображаются имя ЗКПС, номера одного или нескольких помещений, входящих в ЗКПС, алгоритм принятия решения о пожаре для ЗКПС, тип и маркировка извещателей, контролирующих ЗКПС.

Алгоритмы контроля

Алгоритмы контроля в Мастере проверок

Для контроля требований СП 484.1311500.2020 реализованы алгоритмы контроля, доступные в Мастере проверок: Покрытие зон извещателямиПодключение в неадресный радиальный шлейфПодключение в адресный шлейф и др.

Кольцевой интерфейс

Кольцевой интерфейс

Для выполнения п. 5.3 СП 484.1311500.2020 в свойствах БД для типа подключения «Интерфейс» добавлено свойство Топология с возможностью задать кольцевую топологию интерфейсного соединения.

Вводы и выводы для шлейфов

Вводы и выводы для шлейфов

Для создания подключений от прибора СПС к другим системам тип подключения «Шлейф» пополнен свойством Назначение со значениями Ввод/Вывод.

Выводы на структурной схеме

Выводы на структурной схеме

При установке свойства в значение Вывод шлейфы будут отображены на структурной схеме отдельным слоем, а подключения будут учитываться в кабельном журнале электропитания.

Автономные извещатели

Автономные извещатели

Для точечных автоматических пожарных извещателей в БД добавлено свойство Автономный. В Мастере проверок извещатель не будет проходить проверки на подключение, прокладку трасс и выбор кабеля.

Радиоканальные подключения

Радиоканальные подключения

Для типа подключения «Шлейф» добавлено свойство Среда передачи данных со значениями Проводная/Радиоканальная. В Мастере проверок подключенные приборы не будут проходить проверки на прокладку трасс и выбор кабеля.

Радиоканал на структурной схеме

Радиоканальное подключение на структурной схеме

Радиоканальные подключения на структурной схеме отображаются отдельным слоем с возможностью его отключения или установки отличительного типа линий.

Аккумуляторные батареи

Аккумуляторные батареи

При использовании в проекте автономных пожарных извещателей или при проектировании радиоканальных линий связи реализовано добавление встроенных элементов питания для приборов и устройств.

Адреса для извещателей

Адреса для извещателей

Реализована возможность задавать количество адресов для пожарных и охранных извещателей.

Наличие АКБ

Наличие АКБ

В Мастере проверок реализована проверка Наличие АКБ. Если для РИП или для приборов с питанием от АКБ не будет задана используемая АКБ, программа выдаст сообщение об ошибке.

Расчет токов

Расчет токов

Для отчета «Расчет токов» реализован параметр Ток потребления в тревожном режиме, мА.


Новые возможности nanoCAD BIM ОПС 22

  • В контекстное меню отчетного документа «Таблица ЗКПС» добавлена новая команда Выгрузить конфигурацию Сириус.



  • В Сетевых устройствах добавлен новый тип устройств «Блок коммутации», который служит для подключения приборов по нерезервированному интерфейсу.



  • После выгрузки конфигурации ППКУП «Сириус» загрузить ее можно как в офлайн-конфигуратор, так и непосредственно в сам прибор по веб-интерфейсу.


  • При загрузке конфигурации сохраняется вся структура подключений — как ДПЛС, так и по интерфейсу.


  • Добавлена возможность вывода длины трасы в выноску маркировки. Длина трассы может выводиться как в метрах, так и в миллиметрах.


  • Добавлена возможность вывода наименования помещений в отчет «Таблица ЗКПС».



  • Добавлена новая проверка Принадлежность извещателей к ЗКПС, которая контролирует размещение извещателей в прямоугольной области помещения.


  • Для отчетного документа «Таблица прокладки кабелей» добавлена возможность использования двузначного числа после запятой в столбце Способ прокладки: Проектируемая длина, м.


  • Добавлены новые и обновлены существующие базы данных производителей оборудования.
