Project StudioCS Электрика 2022

Project StudioCS Электрика 2022

Project StudioCS Электрика 2022

Производитель - CSoft Development

Сделать заказ


Специализированная программа для автоматизированного выполнения проектов в части силового электрооборудования (ЭМ), внутреннего (ЭО) и наружного (ЭН) электроосвещения промышленных и гражданских объектов



Функционал Project StudioCS Электрика позволяет инженеру-проектировщику сосредоточить внимание на решении концептуальных вопросов, освободившись от трудоемкой рутинной работы: маркировки оборудования, проведения необходимых расчетов, подсчета всего оборудования, изделий, материалов и сведения их в спецификацию, составления кабельного журнала, формирования принципиальных схем сети. При этом риск появления в проектной документации ошибок, вызванных действием так называемого «человеческого фактора», сведен к минимуму.

Таким образом, Project StudioCS Электрика позволяет существенно сократить сроки проектирования и при этом повысить качество проектной документации.

Назначение


Программный продукт Project StudioCS Электрика предназначен для автоматизированного проектирования в части силового электрооборудования (ЭМ), внутреннего (ЭО) и наружного (ЭН) электроосвещения промышленных и гражданских объектов.

Функционал программы позволяет инженеру-проектировщику сосредоточить внимание на решении концептуальных вопросов, освободившись от трудоемкой рутинной работы: маркировки оборудования, проведения необходимых расчетов, подсчета всего оборудования, изделий, материалов и сведения их в спецификацию, составления кабельного журнала, формирования принципиальных схем сети. При этом риск появления в проектной документации ошибок, вызванных действием так называемого «человеческого фактора», сведен к минимуму. Таким образом Project StudioCS Электрика позволяет существенно сократить сроки проектирования и при этом повысить качество проектной документации.

Project StudioCS Электрика позволяет решить следующие задачи:
  • проведение всех необходимых светотехнических расчетов;
  • проведение всех необходимых электротехнических расчетов;
  • расстановка оборудования и прокладка кабельных трасс;
  • выбор уставок защитных аппаратов и сечений кабелей;
  • кабельная раскладка по кабельным трассам;
  • формирование информационной модели (BIM);
  • формирование проектной документации.

Светотехнические расчеты

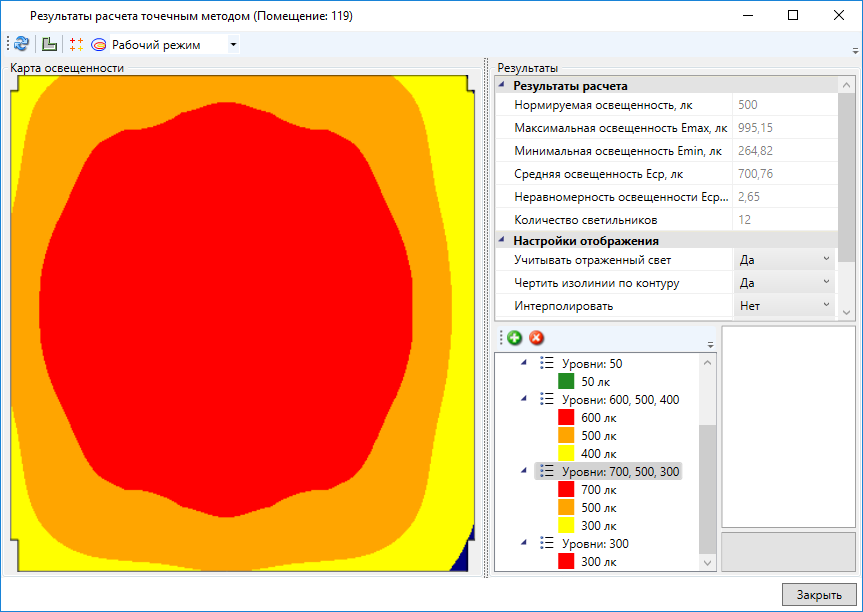

В Project StudioCS Электрика реализованы обе методики расчета освещенности: метод коэффициента использования и точечный метод. После проведения расчета методом коэффициента использования программа автоматически расставляет светильники в помещении.




Электротехнические расчеты


В Project StudioCS Электрика реализованы все необходимые электротехнические расчеты:
  • расчет электрических нагрузок по методикам:
    • РТМ 36.18.32.4−92,
    • СП 256.1325800.2016,
    • ТЭП;
  • расчет токов одно-, двух- и трехфазного короткого замыкания по методикам:
    • ГОСТ 28249–93,
    • «Петля фаза-ноль»;
  • расчет кабеля на невозгорание согласно Циркуляру № Ц-02−98 (Э);
  • расчет токов утечки через изоляцию согласно ПУЭ 7, п. 7.1.83
  • расчет падения напряжения.

Базы данных оборудования


Элементы в базе данных оборудования содержат всю необходимую информацию, начиная с наименования и заканчивая 3D-моделью.


Базы данных оборудования Project StudioCS Электрика полностью открыты для пополнения и редактирования.

С Project StudioCS Электрика бесплатно поставляются базы данных всех производителей электротехнического оборудования, имеющих партнерские отношения с CSoft Development.


Информационное моделирование (BIM)

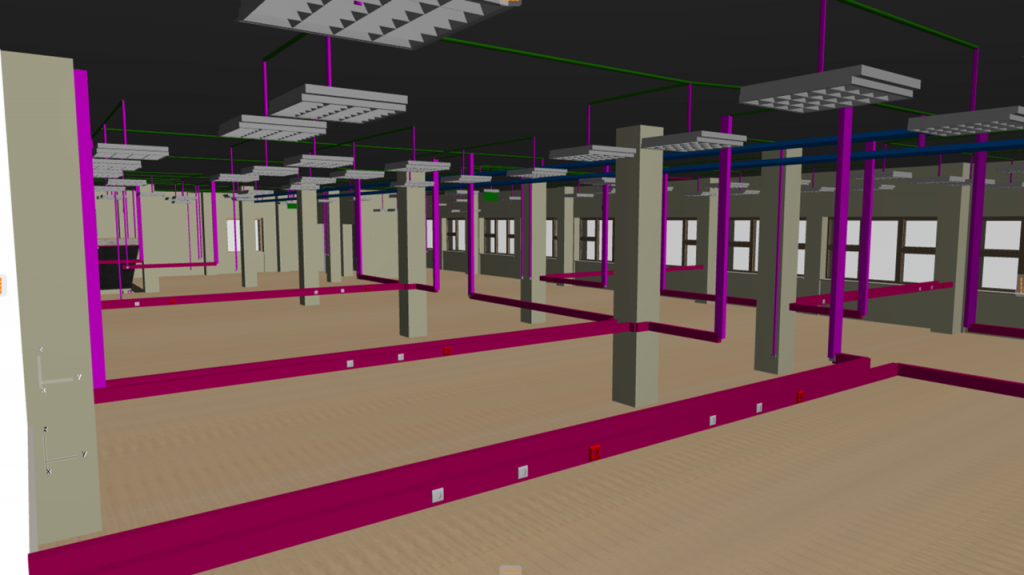

В процессе работы в Project StudioCS Электрика инженер создает информационную модель проектируемой электрической сети.





Интеграция


Программный продукт Project StudioCS Электрика в полной мере реализует основной принцип OpenBIM-проектирования: построение единой информационной модели здания набором специализированных инструментов, который состоит из наилучших в своей области решений и оптимально решает поставленные проектные задачи. Благодаря поддержке экспорта в обменные файлы стандарта IFC, информационные модели электрических сетей, выполненные в Project StudioCS Электрика, без каких-либо затруднений вливаются в общую информационную модель проектируемого объекта, реализуемую на любой BIM-платформе, будь то ARCHICAD, Revit, Allplan или какая-либо другая.


Документирование


По результатам работы в Project StudioCS Электрика формируются следующие проектные документы:

  • планы расположения оборудования и прокладки кабельных трасс;


  • принципиальные схемы распределительной и питающей сетей;


  • спецификация оборудования, изделий и материалов;


  • кабельный журнал;

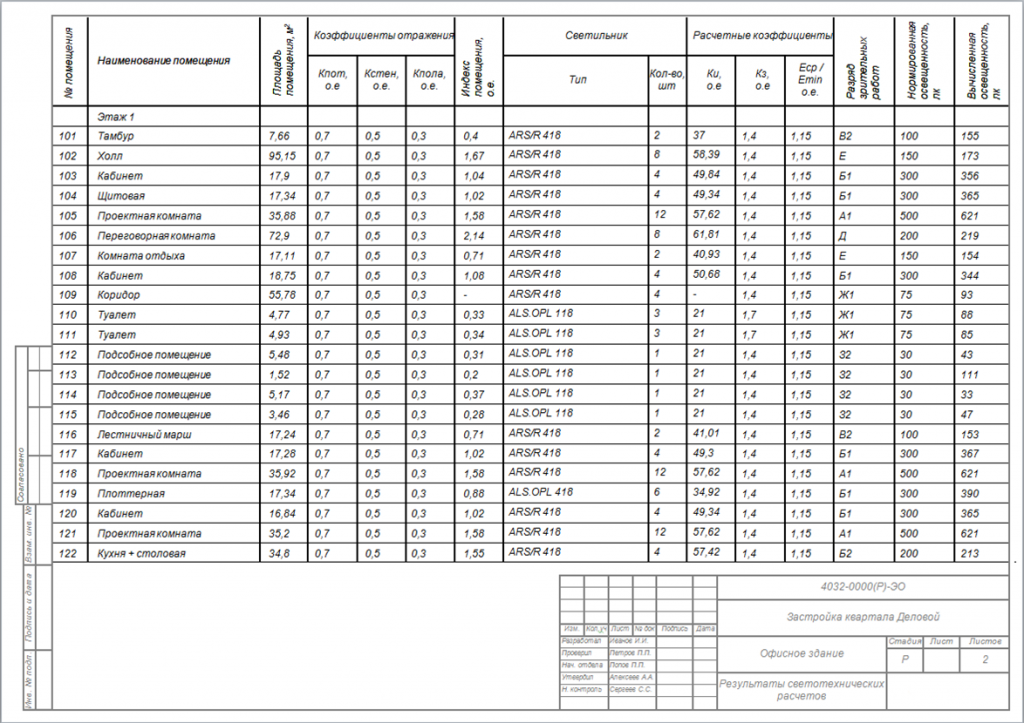

  • отчеты с результатами светотехнических расчетов;


  • отчеты с результатами электротехнических расчетов.




Изменения в Project StudioCS Электрика 2022

(в сравнении с версией 2021)

  • Добавлена поддержка AutoCAD 2022.
  • Plug-in Engineering BIM Exchanger поддерживает Revit вплоть до версии 2022.
  • В Project Studio CS Электрика 2022 включена поддержка актуальной версии CADLib Модель и Архив.
  • Реализована интеграция со сметной системой АВС.

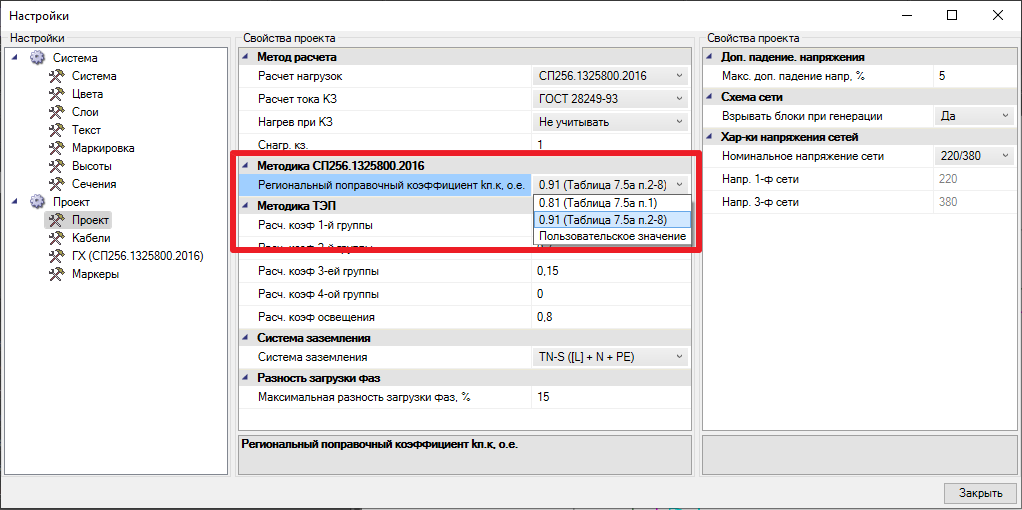

  • В расчете электрических нагрузок учтено Изменение 4 к СП 256.1325800.2016.


Задать поправочный коэффициент для определения расчетной нагрузки жилого дома можно во вкладке Проект окна Настройки.

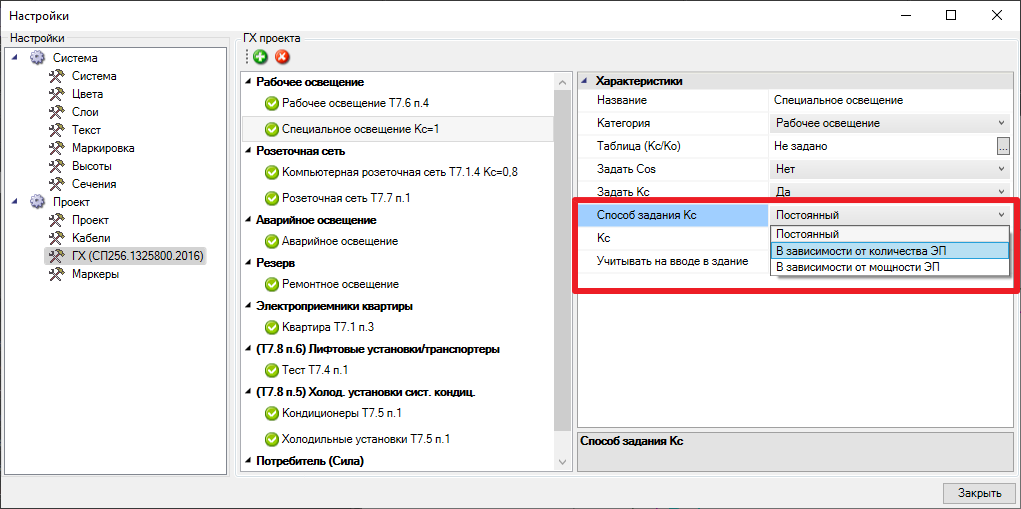

  • В версии 2022 появилась возможность задать пользовательскую таблицу коэффициента спроса. Можно задать зависимость Кс либо от количества электроприемников, либо от их мощности.


  • В расчет электрических нагрузок добавлен режим Технологическая авария. Теперь этот режим может быть определяющим при вычислении расчетной мощности и, соответственно, при выборе оборудования и кабельно-проводниковой продукции.
  • Добавлена возможность формировать отчет по расчету электрических нагрузок не только в режиме электрической аварии (работает только один ввод), но и в нормальном режиме (работают оба ввода).

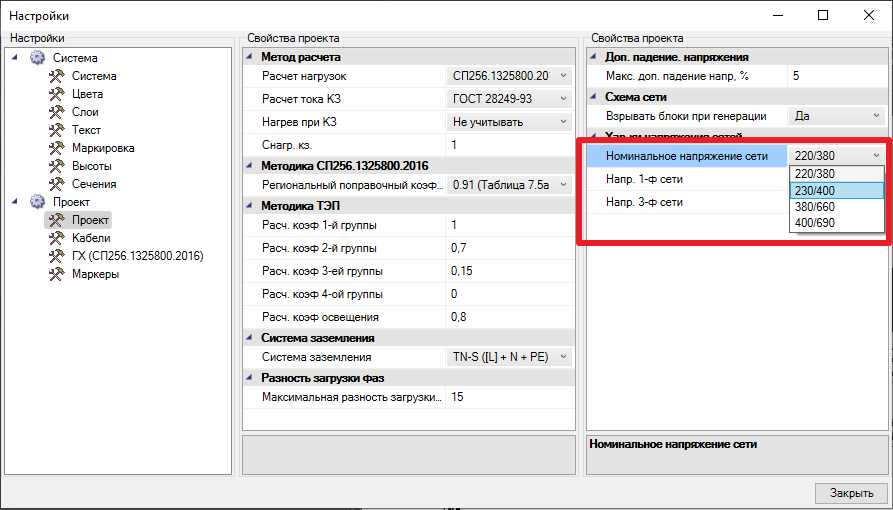

  • Добавлена возможность выбора номинального напряжения проектируемой сети.


  • В контекстное меню к помещению добавлена команда Проложить трассу вдоль стен.


  • В контекстное меню к помещению добавлена команда Встроить розетки в трассу.


  • Всем элементам в базе оборудования добавлены параметры Код по классификатору и Степень защиты IK.

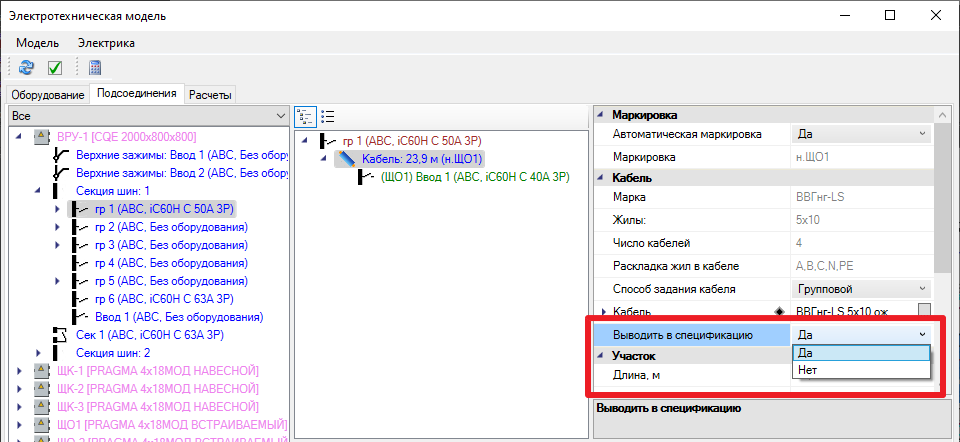

  • В окне ЭТМ силовым кабелям добавлен параметр Выводить в спецификацию.

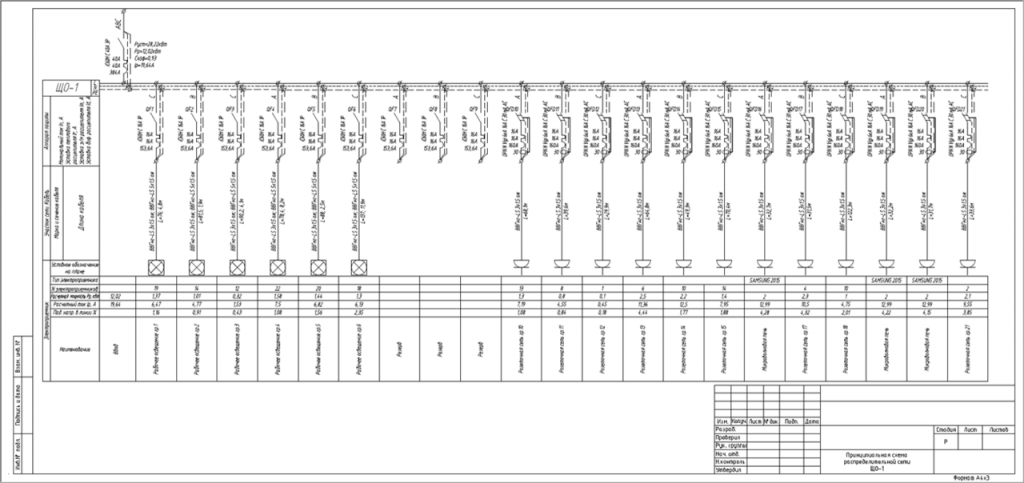

  • При подключении нескольких электроприемников шлейфом или от одного шкафа управления в однолинейную схему выводится информация по всем линиям.


  • Реализована возможность указать абсолютные координаты здания или сооружения при экспорте информационной модели в IFC, RBIM или DWG.


  • Сетка освещенности корректно формируется и для помещений с сильно вытянутой геометрией.
  • Из свойств помещений исключено свойство Рекомендуемый источник света.
