Производитель - CSoft Development

Сделать заказ


Информационная система для поддержки жизненного цикла объектов капитального строительства и технологического оборудования промышленных предприятий



CADLib Модель и Архив — это информационная система для поддержки жизненного цикла объектов капитального строительства и технологического оборудования промышленных предприятий, которая обеспечивает управление процессом проектирования, проверку 3D-моделей, информационную поддержку в процессе строительства и эксплуатации зданий, сооружений и оборудования.

Программный продукт предназначен для организации среды общих данных, коллективного доступа и управления инженерными данными информационной модели, обеспечивает структурирование, хранение, визуализацию, проверку коллизий информационных моделей.

CADLib Модель и Архив — инструмент для управления инженерными данными

Программное обеспечение CADLib Модель и Архив разработано для управления 3D-проектом в условиях совместной работы. Оно позволяет создать и наполнить информационную модель 3D-проекта на основе технологии баз данных и выполнить проверку проектных решений, анализ объектов модели, получить отчеты по совмещенной модели и т.д. Информационная модель в CADLib Модель и Архив создается на базе специализированных АРМ Model Studio CS и импортированных данных и может использоваться на всех стадиях жизненного цикла промышленного предприятия или объекта строительства.

Состав базы данных проекта в CADLib Модель и Архив:
  • комплексная 3D-модель, распределенная по иерархической структуре и собранная из специализированных приложений для проектирования;
  • 2D-документация, связанная с 3D-моделью;
  • исходная и дополнительная документация в различных форматах;
  • календарные планы для управления процессом проектирования, строительства, техобслуживания и ремонта;
  • отчеты по объединенной модели, в которых используются атрибутивные данные 3D-объектов, а также вычисления и формулы;
  • сообщения и задания участников данного проекта;
  • найденные коллизии;
и т.д.
Эта информация может пополняться и изменяться в течение всего срока использования базы данных проекта.

Интерфейс CADLib Модель и Архив

Структура базы данных

Объекты базы данных распределены по иерархическим структурам: структуре зданий и сооружений, структуре разделов проекта и по произвольной структуре, заданной пользователем. CADLib Модель и Архив поддерживает возможность создания иерархии разделов согласно требованиям Минстроя и Госэкспертизы по Постановлению № 87, а также по ГОСТ Р 21.1101.

Школа. Структура по 87 постановлению

Структура систем

Стандартное распределение объектов по зданиям/сооружением и разделам проекта пополнилось возможностью разделить объекты по системам, подсистемам, линиям, группам оборудования и т.д. Такое распределение позволяет проводить визуальный анализ инженерных систем, получать отчеты по выбранной структуре, отображать/скрывать в окне просмотра модели или в чертеже объекты иерархии. Структура систем может быть разработана вручную, получена из Model Studio CS Технологические схемы, импортирована из расчетной программы HYSYS с помощью файла CSV или сгенерирована на основе 3D-модели в Model Studio CS.

Отображение систем

Проверка коллизий

Приложение предоставляет инструменты проверки совмещенной 3D-модели на наличие пересечений между объектами, нарушение допустимых расстояний, наличие необходимых объектов, соответствие параметров 3D-объектов заданным требованиям и др. Найденные коллизии анализируются с помощью окна коллизий, а заинтересованные пользователи получают сообщение об обнаруженных нарушениях.

Коллизии

Обмен сообщениями и заданиями внутри базы данных проекта

Инструмент обмена сообщениями и заданиями внутри проекта предоставляет полезные возможности по ведению переписки между участниками. В сообщения можно добавлять ссылки на 3D-объекты проекта и объекты иерархии, чтобы получатель мог отобразить их в CADLib Модель и Архив и в Model Studio CS или взять на правку. Помимо сообщений, можно выдавать подключенным к проекту пользователям задания и поручения и отслеживать их выполнение.

Пользовательские сообщения




Связь между 2D-чертежами и 3D-объектами

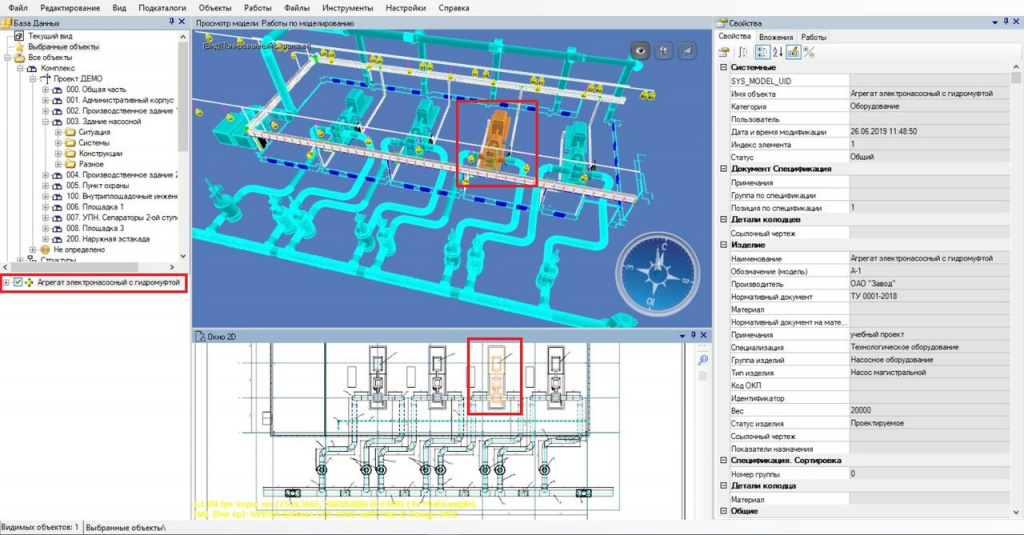

Разработанная поддержка связи между трехмерными объектами и их обозначениями на чертеже позволяет отобразить в CADLib Модель и Архив все 2D-чертежи, полученные в Model Studio CS по 3D-модели. При этом связь между 2D- и 3D-объектами двусторонняя: при выборе 3D-объекта можно перейти к соответствующему ему 2D-объекту и наоборот.

Связь 2D и 3D




Цветовое представление модели

Использование разветвленной структуры открывает дополнительные возможности для визуального анализа комплексной 3D-модели. Благодаря инструменту Представления модели пользователь может выполнить контрастную раскраску 3D-модели, основываясь на значениях заданного параметра. Разветвленная иерархия систем позволяет создать представление модели, в котором каждая система или ее часть будут отображаться разными цветами. Это улучшит восприятие инженерных и технологических систем. Раскраску можно легко отменить и вернуться к стандартной цветовой палитре.

Цветовое представление модели на основе системы вентиляции

Календарное планирование

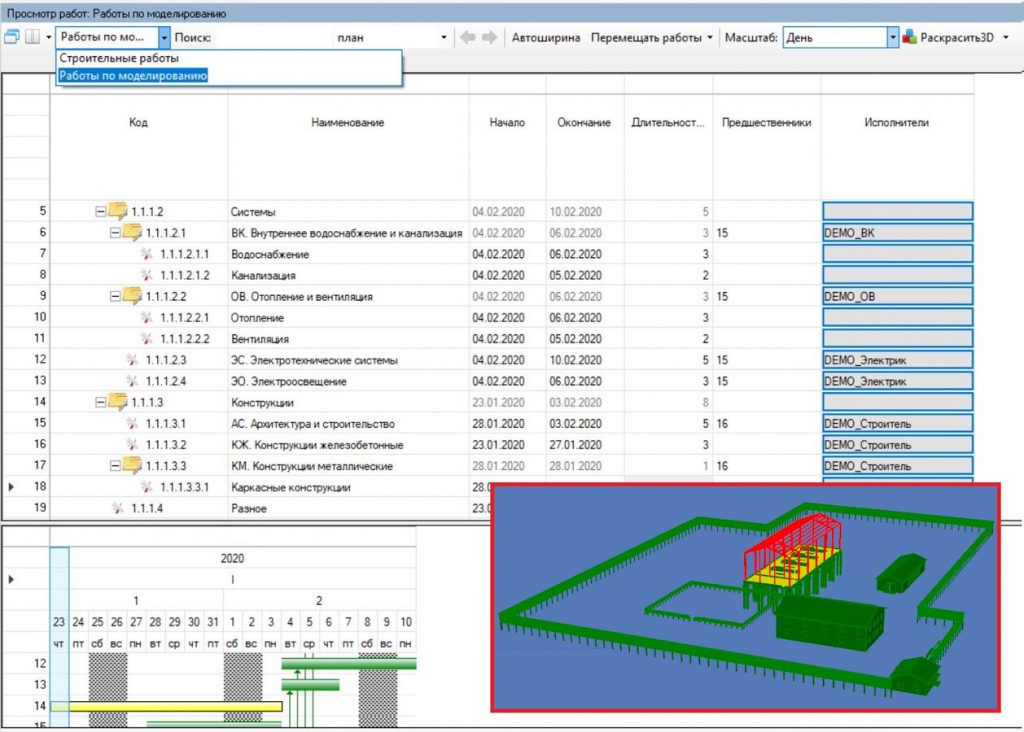

CADLib Модель и Архив поддерживает использование нескольких календарных планов. Например, проекты по моделированию объектов, по строительству, техническому обслуживанию, ремонту. При этом поддерживается импорт графика работ из Microsoft Project. При формировании плана по проектированию список работ можно создать автоматически на основе заданной структуры проекта, в которую входят здания/сооружения и их части, системы коммуникаций и разделы проекта. Для каждой работы из списка пользователей базы можно задавать исполнителя, который получит автоматическое сообщение о назначенной работе. Для проектов по строительству, техническому обслуживанию и ремонту в базах с готовой 3D-моделью можно привязывать 3D-объекты к работам, к которым они относятся. Это позволяет проводить визуальный анализ на 3D-модели процесса строительства или ремонта в зависимости от сроков: состояние на определенную дату, выполнение работ за определенный период и т.д. Для каждого проекта поддерживаются два календарных плана: в одном задаются запланированные сроки выполнения работ, а в другом — фактические. Диаграмма Ганта позволяет контролировать время выполнения работ и сравнивать плановый и фактический графики.

Календарный план




Публикация в базу данных проекта из приложений Autodesk

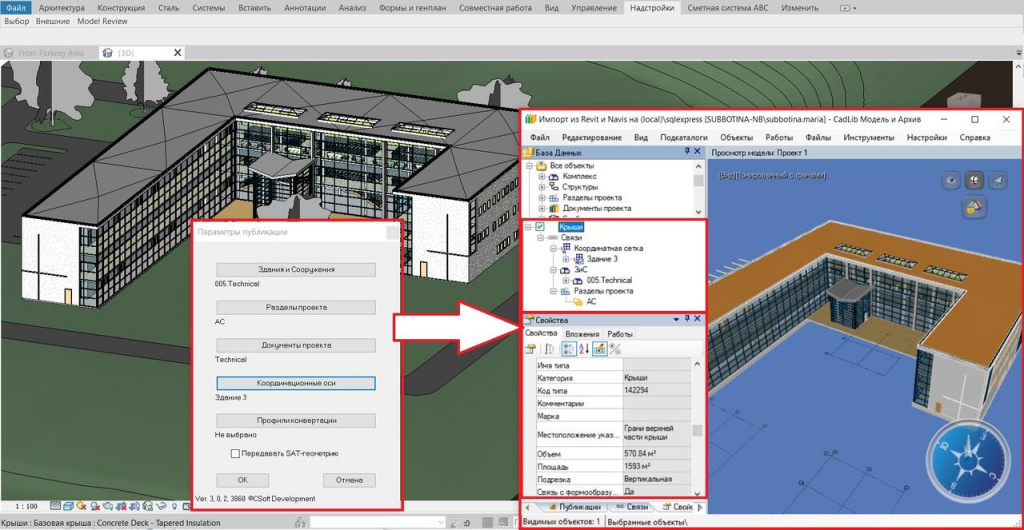

В процессе выполнения проектных работ возможно использование разнообразного программного обеспечения проектировщиками смежных специальностей. Для создания максимально взаимосвязанной 3D-модели в компании CSoft были разработаны плагины, обеспечивающие прямую публикацию 3D-модели и 2D-документации из программных продуктов Autodesk Revit, Autodesk Navisworks и Autodesk Inventor. Плагины позволяют привязать 3D-объекты к нужному уровню иерархии базы данных проекта и координатной сетке. Двумерные чертежи при публикации привязываются к карточке документа в структуре документов проекта.

Публикация из Revit

Поддержка импорта файлов из AVEVA PDMS

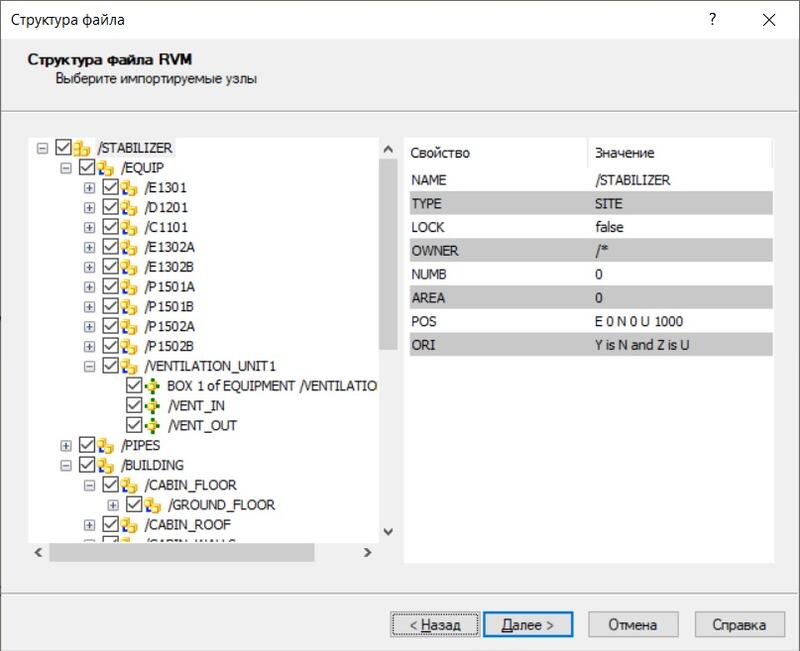

Новый функционал импорта данных из программного продукта AVEVA PDMS позволяет импортировать в базу данных проекта трехмерную графику с атрибутами, связанную с собственной иерархией. Иерархия систем импортируется в базу проекта и встраивается в иерархию свободных структур.

Импорт из PDMS

CADLIb Персональная модель — приложение для просмотра базы проекта

Актуальной является необходимость просмотреть всю модель проекта на рабочих местах без доступа к серверу базы данных, например, в офисе у заказчика или на стройплощадке. Для этой цели было разработано приложение CADLib Персональная модель. Это свободно распространяемое программное обеспечение позволяет открыть созданный из базы данных файл информационной модели, просмотреть 3D-объекты и 2D-документы, выполнить измерения, создать заметки.

CADLib Персональная модель

Файл информационной модели содержит полную структуру базы данных проекта, в том числе пользовательские выборки и классификаторы, что позволяет отображать и скрывать объекты по зданиям/сооружениям, разделам, системам и пользовательским каталогам. Также в нем хранится 2D-документация, привязанная к элементам 3D-модели, которая при необходимости может быть открыта в исходном ПО.




Последние изменения в CADLib Модель и Архив

Интеграция с Model Studio CS Технологические схемы

Инструменты иерархии в CADLib Модель и Архив позволяют проработать структуру для строительных объектов как гражданского, так и промышленного назначения. Кроме того, при комплексной работе в Model Studio CS и использовании программного продукта Model Studio CS Технологические схемы такая структура формируется автоматически на основании данных технологической схемы, а затем с ее помощью осуществляется подбор оборудования в Model Studio CS Трубопроводы. В базе данных проекта в CADLib Модель и Архив разработан инструмент, позволяющий проводить проверку соответствия объектов модели объектам схемы.

Интеграция с Технологическими схемами

Использование шаблонов для создания базы

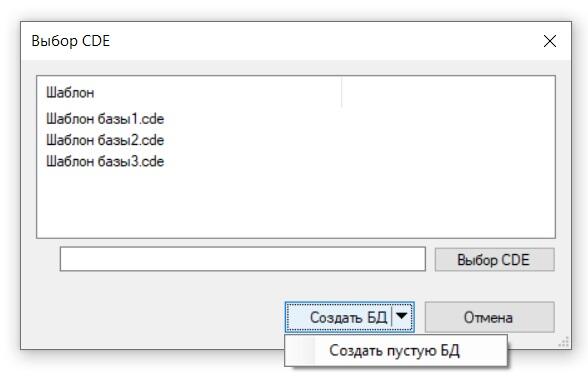

Дополнительным удобством для администраторов проекта и BIM-менеджеров является возможность использования шаблонов при формировании новой базы. В качестве шаблона используется файл CDE, который можно создать на основе существующей базы данных. В комплект поставки входят шаблоны промышленных площадок и гражданского здания, в каждом из которых заданы иерархии разделов проектной документации по Постановлению № 87.

Создание базы по шаблону

Добавление параметров к импортируемым объектам

При импорте объектов базы данных из файла CDE используется инструмент, позволяющий добавить к выбранным объектам (как к корневым, так и к дочерним) новые параметры, например, дату импорта или номер версии импортируемой базы.

Присвоение параметра импортируемым объектам

Формирование опросных листов

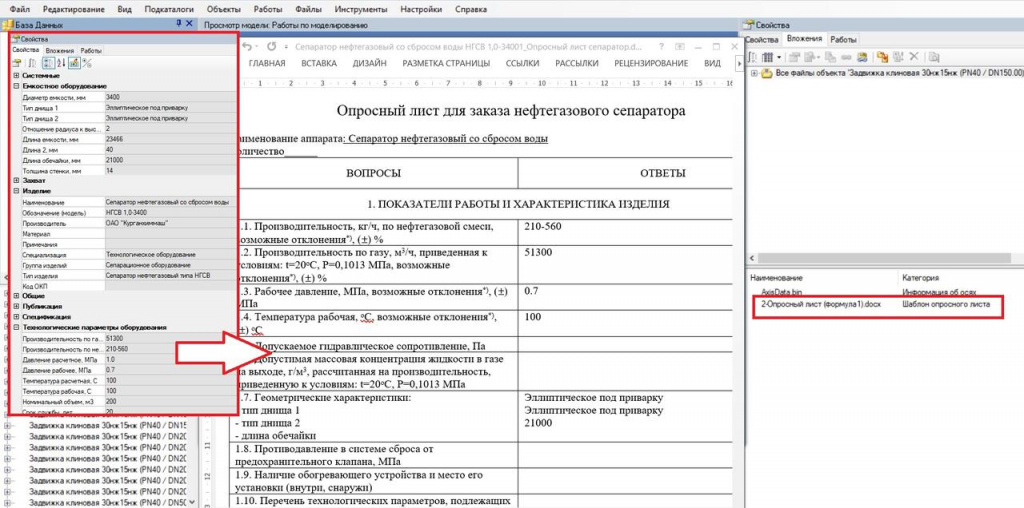

Проектировщики оценят новый инструмент, позволяющий автоматически формировать опросные листы для выделенных объектов. В зависимости от той информации, которая должна быть передана в опросный лист, создается шаблон листа на основе атрибутов объектов, и на его основе компонуются опросные листы выбранных объектов.

Получение опросных листов
