CADLib Веб-сервер

CADLib Веб-сервер

CADLib Веб-сервер

Производитель - CSoft Development

Сделать заказ


Cовременное портальное решение, обеспечивающее персонифицированный и/или универсальный доступ к BIM-моделям c помощью стандартных браузеров через интернет



CADLib Веб-сервер — портальное решение, предназначенное для удаленного доступа к BIM-моделям с целью получения информации из базы данных проекта, анализа инженерных данных.

Пользователям CADLib Веб-сервер не требуются дополнительные лицензии, доступ к BIM-моделям осуществляется через стандартные браузеры на любых устройствах. Для подключения к базе данных проекта необходимы логин и пароль.

CADLib Веб-сервер предоставляет каждому пользователю следующие возможности:
  • просмотр 3D-объектов проекта с использованием иерархии зданий, разделов;
  • просмотр атрибутивной информации объектов базы данных;
  • просмотр 2D-документации, привязанной к объектам базы данных;
  • анализ обнаруженных коллизий;
  • выполнение измерений;
  • выполнение сечений 3D-модели по осям X, Y, Z;
  • добавление замечаний и информации от проверяющего.

Единое хранилище и универсальный доступ

При использовании решения CADLib Веб-сервер на сервере организации создается база данных проекта. Для работы с BIM-моделью пользователи (администраторы базы данных, проектировщики, руководители) подключаются к этой базе со своих рабочих мест с помощью Model Studio CS или CADLib Модель и Архив

Технология Model Studio CS объединяет данные различных инженерных специальностей в общую информационную модель объекта строительства или промышленного предприятия.

Архитектура решения

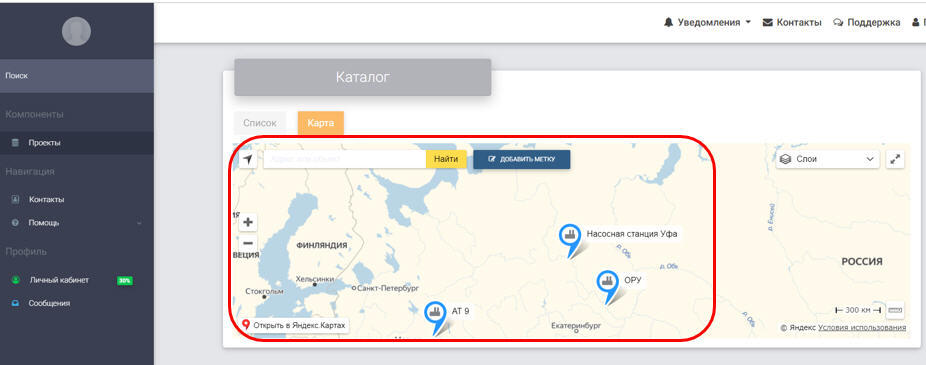

CADLib Веб-сервер: список BIM-проектов с привязкой к ГИС

Визуализация модели и структуры проекта

CADLib Веб-сервер включает все необходимое для удобной навигации по модели: реализованы режимы обзора окружающего виртуального мира, полета в виртуальном пространстве, осмотра выбранного объекта, а также удобные функции ограничения просматриваемых частей модели.


CADLib Веб-сервер: возможности просмотра модели

CADLib Веб-сервер: возможности просмотра модели

Возможности просмотра модели: режим обрезки

Работа с любыми инженерными данными

Хранение модели в базе данных осуществляется пообъектно. Пообъектный доступ к информации позволяет путем простого выбора получить все сведения об объекте (наименование, марка, производитель, материал, вес и т.д.). Для получения информации достаточно щелкнуть на объекте модели и просмотреть свойства.

Для просмотра файлов поддерживаемых браузером форматов (например, PDF) щелкните по имени файла. После этого активируется раздел Документы, и в нем откроется выбранный файл.

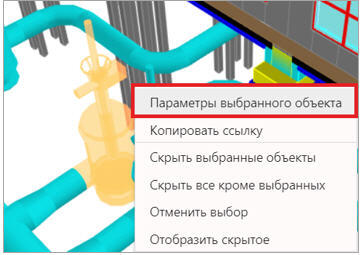

CADLib Веб-сервер: выбор объектов

Пользователю, работающему с виртуальной моделью CADLib Модель и Архив, доступны не только данные о модели, но и связанные документы. Чтобы получить информацию обо всех документах, связанных с объектом, требуется лишь выбрать объект модели и просмотреть его свойства. Таким образом, по документу можно найти связанную модель, а по модели — связанные документы.

CADLib Веб-сервер: встроенный просмотр документов

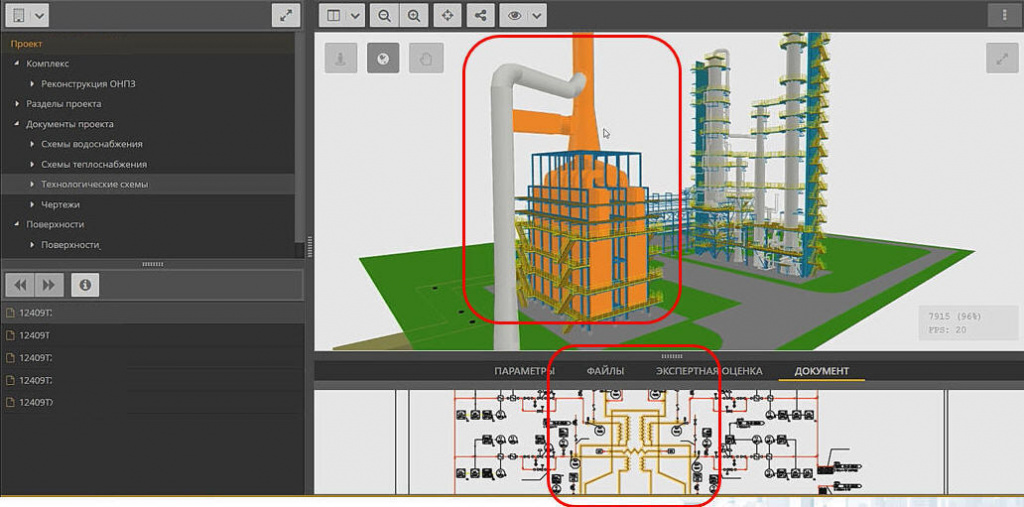

Интерактивная связь «технологическая схема - 3D-модель»

Экспертиза, авторский и технический надзор

CADLib Веб-сервер располагает инструментами, фиксирующими замечания и ответ на модели и в документах, предназначенных для проведения экспертизы, авторского и технического надзора.

Раздел «Экспертная оценка» включает в себя предназначенные для эксперта или заказчика функции написания замечаний, а также инструменты исполнителя, позволяющие вносить комментарии к замечаниям. К инструментам экспертной оценки относятся:
  • замечания от проверяющего;
  • комментарии (обсуждение замечаний);
  • загрузка файлов, изображений и ссылок к замечаниям;
  • статус исполнения замечания;
  • срок исполнения замечания.

CADLib Веб-сервер: инструменты экспертной оценки

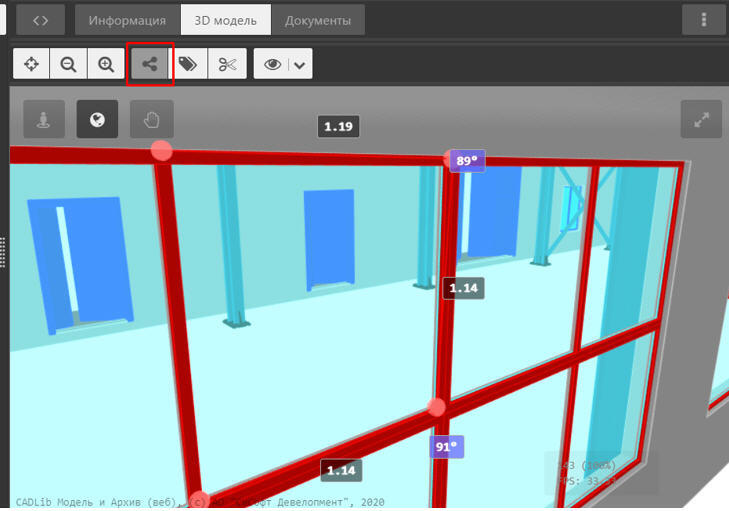

Средства CADLib Веб-сервер позволяют производить измерения на модели
